Светильник Фокус УСС-36/100 - обзор от инженера ЦТО
Рис. Электронный балласт DRV-USS-2-140911 для светильника Фокус УСС-36/100.
Светильник используется в качестве светильников уличного освещения. Сборка очень добротная и приятно удивила. Внутренняя часть корпуса выполнена в виде полностью герметизированного пространства, в котором расположен электронный балласт. Сразу оговоримся – ремонт выполнить не удалось, электронный балласт починить не удалось, выгорела даже плата, без отсутствия заведомо исправного электронного балласта, подобрать аналог не удалось.

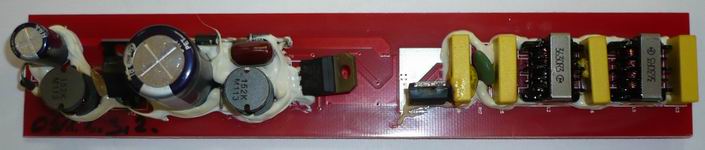

Рис. Электронный балласт DRV-USS-2-140911 для светильника Фокус УСС-36/100. Редкое явление при ремонте - ВСЕ! видимые детали неисправны.

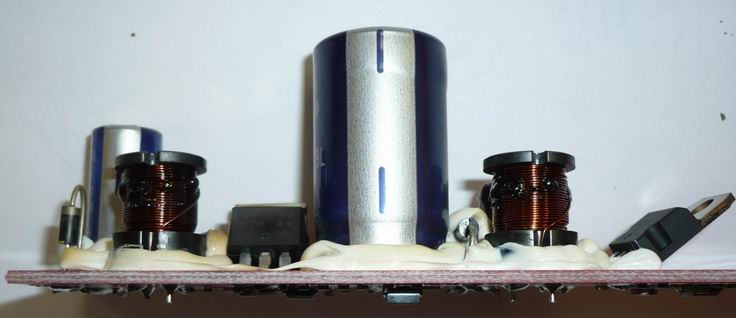

Рис. Электронный балласт DRV-USS-2-140911 для светильника Фокус УСС-36/100. Выходные цепи, видно, что электролитические конденсаторы вспухли по ширине.
Рис. Электронный балласт DRV-USS-2-140911 для светильника Фокус УСС-36/100. Входной фильтр – неисправные элементы видны невооруженным взглядом.
Рис. С обратной стороны ситуация не лучше, диодный мост пробит насквозь, в прямом смысле, под ним даже пробило текстолит. Так же под силовым ключом текстолит прогорел насквозь
После ремонта остались наброски схем и наработки, может, кому они и помогут.
Светодиоды собраны в три линейки по 12 светодиодов, все 36 диодов подключены последовательно. Линейка светодиодов зажигается от 36-48В, средний оценочный ток на светодиод, около 0,3А.

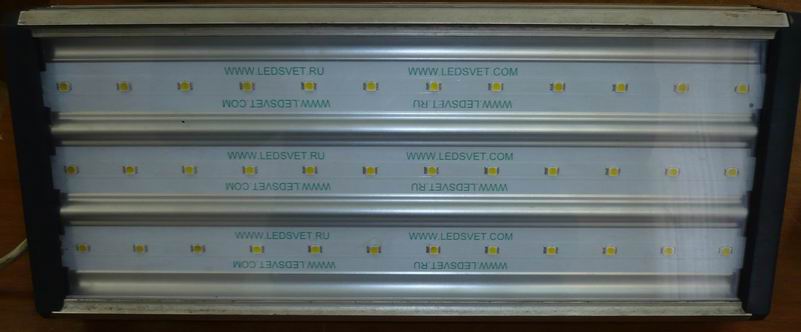

Рис. Светильник Фокус УСС-36/100. Три линейки по 12 мощных светодиодов.
Весь светильник зажигался от тестового электронного балласта 110В - 0,24 А, но яркость была маловата.
Рис. Электронный балласт DRV-USS-2-140911 для светильника Фокус УСС-36/100. Примерный вариант принципиальной схемы, возможны ошибки.
UPD 20/12/2014 Коллега Виктор выполнил замеры на исправном светильнике: стандартный балласт зажигает 3 линейки, замеры показали 106В 0.31А.
8 комментариев
Я тоже чинил как-то баласт от светодиодной лампы, был пробит шим-контроллер со странной маркировкой 0100231, причем цифры написаны в 2 ряда. Все было цело кроме этой микросхемы. Найти не удалось. Соответственно - на распайку.
Источник должен обеспечивать защиту от короткого замыкания и обрыва нагрузки.
Входной помехоподавляющий фильтр и выпрямитель в зависимости от количества плечей от 3 элементов
Входной преобразователь со схемой управления - микросхема плюс обвязка от 5 элементов
Выходной выпрямитель двухплечевой- от 5 элементов
Источник питания вторичных цепей (при необходимости) - от 5 элементов
Источник тока - от 8 элементов
Источник опорного напряжения (при необходимости) - от 8 элементов
Блин ну не получается стабилизированный блок питания на светильник из 5 элементов
