Navigator NFL-P-30-4K-BL-SNR-LED - горят часть светодиодов. Ремонт. Схема.

March 12, 2014 19353 просмотров

Светодиодный прожектор Navigator NFL-P-30-4K-BL-SNR-LED пришел в ремонт со следующим диагнозом. Работает часть  только светодиодного прожектора, причем  часть,  которая светилась, напоминала больше работу стробоскопа, чем прожектора. Схемы на это устройство не было, очередной раз пришлось убедиться,  чем меньше схема,  тем удивительнее фантазия инженера создавшего ее. Но если не рассматривать инвертор, то вся остальная конструкция  вызвала серьезное недоумение, качество намного выше, по сравнению с инвертором. Хотя сами светодиоды (предположительно 5730-1) припаяны вкривь и вкось, помимо пайки под контакт, припаян также корпус светодиода, своей охлаждающей площадкой к тонкой подложке в 2-2,5 мм толщиной, из алюминия (может керамики).

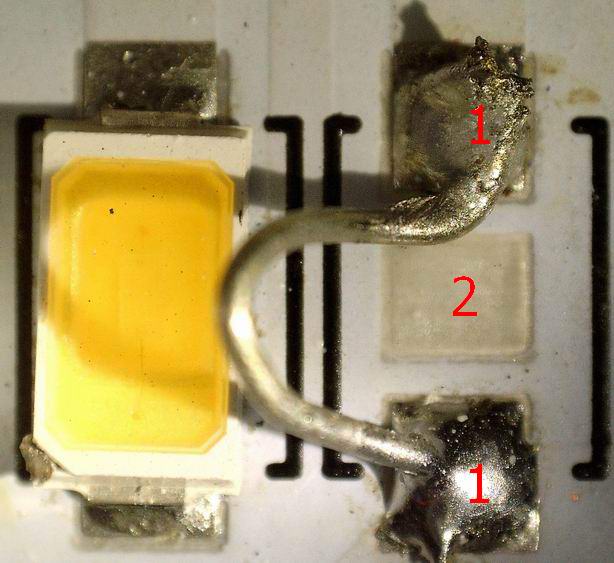

Рис. 1 Демонтированный светодиод, 1- контактные площадки, 2 - радиаторная площадка (контакт под радиаторную площадку оторвался вместе со светодиодом)

Сама подложка механически прижата к мощному черненому радиатору, один вид которого  вызывает уважение. Подводящие провода в силиконовой оболочке довольно редко использующейся в бытовой технике, так же вызывают положительные эмоции.

Рис. 2 Охлаждающий радиатор, подложка светодиодов.

И немножко дегтя в бочку меда – мощный радиатор не дает безболезненно снять неисправные светодиоды, в отсутствие паяльной станции, фен и два паяльника не сильно помогают, вместе со светодиодом поднялась и площадка радиатора под корпусом светодиода. Неудобный демонтаж на фоне отсутствия блочной конструкции делают блок светодиодов 50254 V-0.5 неремонтопригодным в бытовых условиях (напоминаем, перегрев кристалла светодиода свыше 110С-130С приводит к летальному исходу для последнего ),  да и не всякая мастерская возьмется за демонтаж монтаж светодиодов, учитывая стоимость деталей плюс работа  - дешевле купить новый.

Инвертор GT-50254 V.06 хоть и доставил удовольствие, эдакий ребус, но, в конечном счете, отремонтировать его не удалось. За время обеда - это было нереально, а терять время - собирать новый инвертор, нет желания. ШИМ –контроллер имеет заводскую маркировку AFB3HF, найти такой не  удалось. Приблизительно в голову не приходил ни какой аналог. Если предположить, что светодиоды 5730-1, то выходное напряжение инвертора 19В, таким образом при 40 Вт  потребляемой мощности получаем 2А на выходе, а значит напряжение обратной связи по току 0,3В, таких ШИМ –контроллеров по памяти вспомнить не удалось, а учитывая факт обратной связи по напряжению вообще на переменном напряжении (!!!), то были оставлены всякие попытки найти аналог.  ULVO где то в  стандартном диапазоне, по крайне от внешнего блока питания 13,5В ШИМ -контроллер запускается и работает стабильно.

Рис. 3 Схема светодиодного светильника Navigator NFL-P-30-4K-BL-SNR-LED

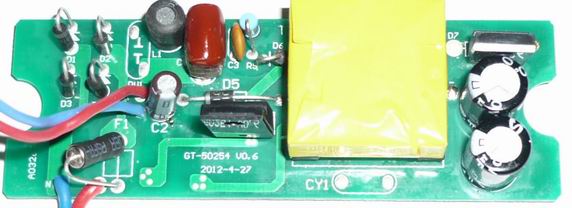

Рис.4 Инвертор вид №1

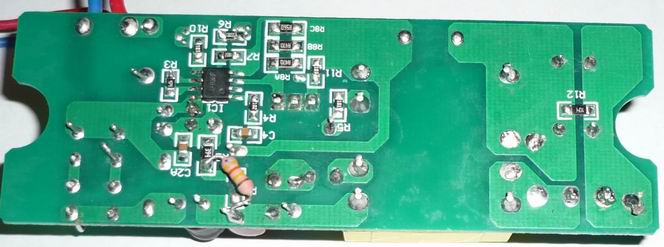

Рис. 5 Инвертор вид №2

UPD 09/12/2014.


От нашего читателя Юрия.

Светодиодный прожектор Navigator NFL-50-4K-WH-IP56-LED .

Две неисправности

  • Прожектор не включатся. Вышел из строя сдвоенный диод шоттки во вторичном выпрямителе в корпусе TO-220 (такие стоят в БП компьютеров). После замены диода прожектор включился.
  • Прожектор мерцает. Неисправность резистора на 100 ом (R5 100 Ом по аналогии со схемой на рис. 3) в цепи питания обмотки трансформатора (обмотка обратной связи), питание 12V, оно же питает и микросхему ШИМ .

От нашего читателя Юрийник.

  • При выходе из строя одного светодиода в линейке. Перемкнуть в каждой шестёрке светодиодов неисправные, их по одному в группе. В исправных шестерках перемкнуть так же по одному (для согласования нагрузки).
  • Электронный балласт  релаксирует (мерцает. zival). Шунтировать резистор R7 (рис. 6) емкостью 1000пФ
  • Режим светодиодной матрицы можно менять.  Для этого, подключаем к плюсовому выводу электронного балласта  последовательно резистор от 5 до 100 Ом

Рис. 6. Ремонт светодиодного светильника по совету читателя Юрийник
