Терминал ФизТех Т-3, краткое описание

November 1, 2014 5409 просмотров

Введение.

Основой для публикации стало разнообразие инструкций  и непревычный способ калибровки весового терминала. В обилии инструкций можно даже запутаться, каждая была по своему была права, но в то же время в каждой были отличия друг от друга.

Описание делалось для версии Терминал ФизТех Т-3 у которого тестирование при включении выполняется отображением во всех разрядах цифр от 0 до 9, но думается, может подойти и для других версий.



Описание клавиш и индикаторов.

Этот пункт хоть и является дублем из руководства по эксплуатации, но мы хотели бы заострить на нем внимание. Инструкций в интернете нашлось довольно много, но не все содержали информацию, достаточную для понимания оператором первый раз встретившего подобный терминал.

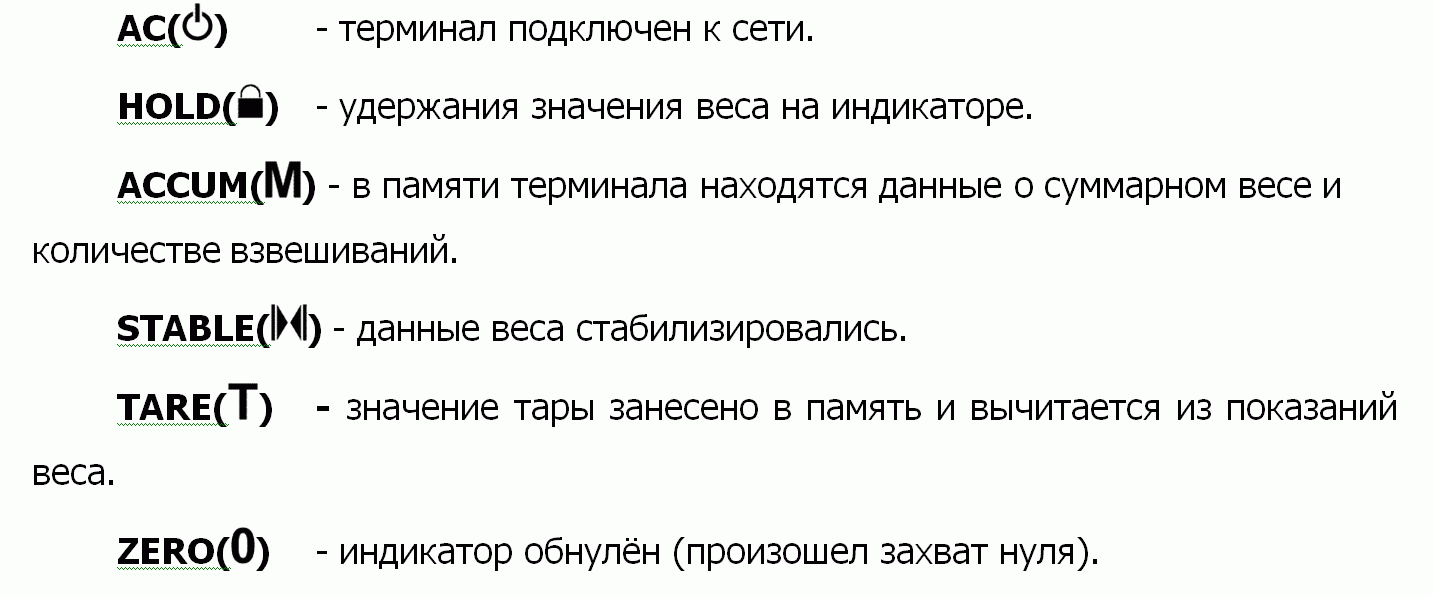

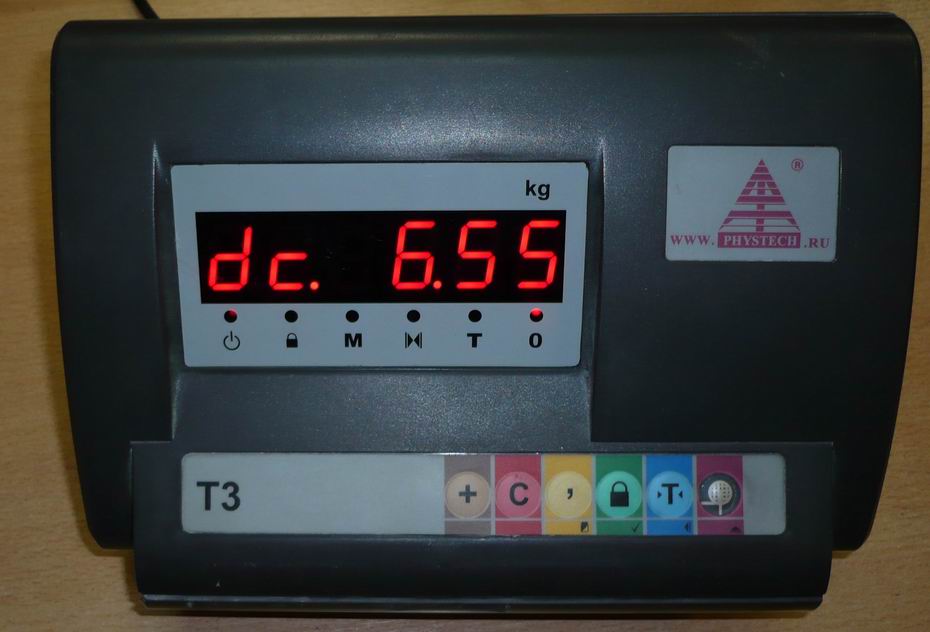

Рис. Весовой терминал Т-3 (ФизТех).  Описание индикаторов.



Весовой терминал Т-3 (ФизТех) Данная клавиша используется для обнуления табло (если его значение не превышает 4% от наибольшего предела взвешивания (НПВ)). До нажатия убедитесь, что горит точечный индикатор STABLE. После нажатия загорается точечный индикатор ZERO.

Весовой терминал Т-3 (ФизТех) Используется для задания веса тары, равного весу на платформе. После нажатия загорается точечный индикатор TARE. Для обнуления тары нажмите клавишу еще раз при разгруженной платформе.

Весовой терминал Т-3 (ФизТех)Клавиша уменьшения дискретности в 10 раз (для особо чувствительного взвешивания). Десятичная запятая смещается на позицию влево. Повторное нажатие приведёт к возвращению дискретности к обычному значению и смещению десятичной запятой в исходное состояние.

Весовой терминал Т-3 (ФизТех) Используется для удержания значения веса на табло. Значение будет оставаться неизменным, даже если будет изменён вес на платформе. Для возвращения в режим взвешивания нажмите клавишу повторно.

Весовой терминал Т-3 (ФизТех) Суммирует вес на платформе (если он больше 20 дискрет) с уже имеющимся в памяти. Табло отображает количество слагаемых и сумму.

Весовой терминал Т-3 (ФизТех) Нажмите данную клавишу в режиме взвешивания для стирания из памяти суммарного веса и количества взвешиваний.

Как можно понять,  инструкция по эксплуатации допускает два типа обозначений мнемонический (в скобках) и буквенный (слева / в квадратиках). Глубокого смысла в  задвоении обозначения клавиш и индикаторов мы не увидели, оба варианта доступны для понимания.





Калибровка.

Процесс калибровки хоть и идентичен калибровке стандартного весового терминала, но есть некоторые нюансы. Весь процесс калибровки проводится не реальным весом, а дискретой, это немного непривычно для механиков привыкшим к весовым терминалам CAS или им подобным.

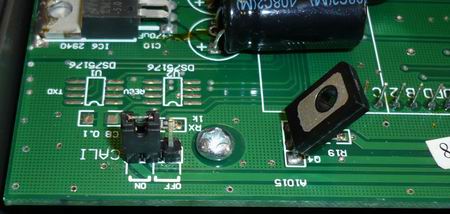

Рис. Весовой терминал Т-3 (ФизТех).  Перемычка CAL

  • Переключаем перемычку в положение CAL
  • Включаем весы
  • После завершения самотестирования, одновременно нажимаем Весовой терминал Т-3 (ФизТех) и Весовой терминал Т-3 (ФизТех)
  • На дисплее значение дискреты  <d      n>  нужное значение выбираем клавишами  Весовой терминал Т-3 (ФизТех)  Весовой терминал Т-3 (ФизТех) введенное значение подтверждаем  клавишей Весовой терминал Т-3 (ФизТех)

    n принимает значения


    Параметр d

    0

    1

    2

    3

    4

    5

    Дискретность

    1

    2

    5

    10

    20

    50
  • На дисплее значение положения десятичной точки  <dP      n>  нужное значение выбираем клавишами  Весовой терминал Т-3 (ФизТех) Весовой терминал Т-3 (ФизТех) введенное значение подтверждаем  клавишей Весовой терминал Т-3 (ФизТех)

    n принимает значения от 0 до 5 (0 – нет дробной части, 1-5 – количество знаков после запятой)
  •
  • На дисплее наибольший предел взвешивания – НПВ в дискретах   <F   nnnnn>  нужное значение выбираем клавишами  Весовой терминал Т-3 (ФизТех) Весовой терминал Т-3 (ФизТех) введенное значение подтверждаем  клавишей Весовой терминал Т-3 (ФизТех). Если значение НПВ не вводить – то весы не войдут в режим установки рабочих точек по весу.
  • На дисплее  <nloAd>  -  освобождаем платформу и нажимаем  клавишу Весовой терминал Т-3 (ФизТех)



  • На дисплее  <loAd>  -  нагружаем платформу весом более 50% НПВ и нажимаем  клавишу Весовой терминал Т-3 (ФизТех)
  • На дисплее значение массы калибровочного груза.  Вводим значение массы в дискретах  клавишамиВесовой терминал Т-3 (ФизТех) Весовой терминал Т-3 (ФизТех) введенное значение подтверждаем  клавишей Весовой терминал Т-3 (ФизТех)
  • На дисплее значение скорости  обмена с компьютером  <bt      n>  n принимает значения

    n принимает значения


    Параметр bt

    0

    1

    2

    3

    Скорость передачи

    1200

    2400

    4800

    9600





Практика.

В теории несколько все запутанно, на практике, все не так сложно.

Калибруем весы с погрешность 0,1кг, 1 знак после запятой, скорость обмена 9600 и НПВ 600кг.

  • <d      1>
  • <dP      1>
  • <F     6000>
  • <nloAd> пустая платформа
  • <nloAd> груз 310 кг соответствует  <3100>
  • <bt      3>

Попавшие в ремонт весы показали удивительную живучесть, на весах были погнуты 3 тензодатчика из 4. Из этих трех тензодатчиков  два погнуты в одной плоскости, один в двух плоскостях. При включении, весы сразу показывали массу в 460кг. На калибровку особых надежд не возлагали, однако повторная калибровка – полностью устранила проблему. Весам дали отстоятся с ненагруженными балками почти 5 дней, калибровка не сбилась, весы отдали заказчику, жалоб не поступало.



Комментарии.

На практике приходилось сталкиваться с двумя модификациями весового терминала ФизТех T3. Модификации отличаются прошивками и методиками калибровки. Формально будем называть рассматриваемую версию – версией 2 (при включении [-UHt3-]->[9...0]->[dc. 6.55] - dc. 6.55 в данном примере напряжение на аккумуляторе). Руководство эксплуатации весового терминала ФизТех T3 с методикой калибровки версия 2.
