Тестер компонентов «Малыш»

 Введение.

Времена, когда единственным прибором в распоряжении мобильного специалиста по ремонту радиоаппаратуры был только один прибор «Цешка», канули в прошлое. На смену классическому стрелочному прибору пришла целая армия разработок, некоторые приборы вызывают восхищение, некоторые удивление, а некоторые чувство незаменимости. В этой публикации мы рассмотрим прибор, без которого можно обойтись, но, попользовавшись им некоторое время, понимаешь его незаменимость.

 Устройство прибора.

  Корпус.

Сказать, что корпус тестера имеет минимальные размеры, это не сказать ничего. Экстремально малые габариты не стали помехой не только для дисплея, кнопки управления и измерительной панельки цангового типа, но и нашлось место для пиктограмм краткой инструкции пользователя. Отдельно стоит отметить один нюанс: надписи на приборе выполнены на русском языке, до этого производитель придерживался английского языка. В комплекте с прибором идут две измерительные площадки, которые компенсируют ограниченные размеры корпуса прибора.


Измерительные площадки.

По механической защищенности корпус продуман до мелочей: защитный экран дисплея выполнен из жесткого пластика, а не гибкой пленки. Клавиша «Тест» утоплена заподлицо с корпусом для предотвращения случайных нажатий. Кроме USB разъема для зарядки есть дополнительный светодиод индикации процесса заряда аккумулятора.

 Питание.

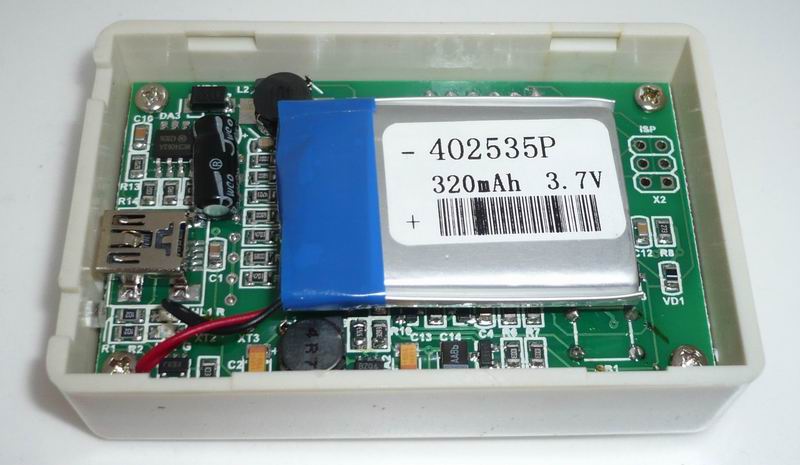

В качестве источника питания используется Li Pol аккумулятор.

Удобной фишкой прибора является использование в качестве источника питания аккумулятора с подзарядкой от стандартного USB кабеля. Новый формат питания измерительных приборов - от аккумуляторов - само по себе не является ноу-хау и, как правило, делается самостоятельно после покупки прибора. Однако в коммерческом проекте такое решение встречается впервые.  Дело в том, что, несмотря на удобство, питание от аккумулятора резко повышает стоимость прибора, что не всегда является хорошим маркетинговым ходом.

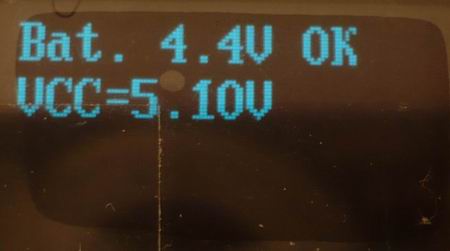

При каждом включении прибора  происходит тестирование аккумулятора с выводом состояния аккумулятора по параметру - напряжение. Кроме того происходит измерение цепей питания обоих преобразователей.


При каждом включении прибора происходит тестирование аккумулятора и преобразователя на +5В.




Если при включении прибора удерживать клавишу, то на дисплей выводятся значения второго преобразователя (для измерения напряжения стабилизации стабилитронов).

Алгоритм работы светодиода на торцевой грани прибора; горит красный - идет зарядка, зеленый - зарядка закончена. Контроллер заряда на борту прибора присутствует, поэтому перезарядить литиевый аккумулятор невозможно.

 Энергосбережение.

Для увеличения срока службы аккумулятора от одной зарядки в приборе предусмотрен режим энергосбережения: примерно через 30 секунд после включения прибор автоматически выключается. Сам режим энергосбережения реализован гораздо сложнее, чем у классических измерительных приборов. Для измерения сопротивлений, резисторов и дросселей предусмотрены два режима - с энергосбережением и с отключением энергосбережения:

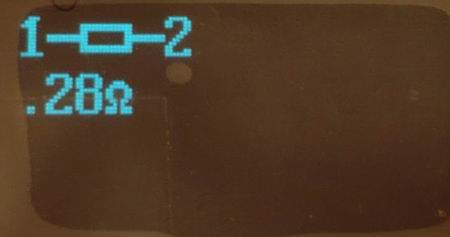

Измерение пассивного радиоэлемента в режиме энергосбережения.

-При измерении пассивного радиоэлемента между 1-2 измерительным выводом прибора, происходит стандартное измерение в режиме энергосбережения.


Измерение пассивного радиоэлемента в режиме отключенного энергосбережения.

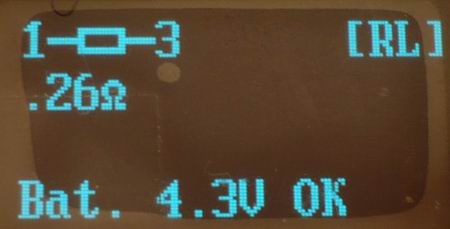

-при измерении пассивного радиоэлемента между 1-3 измерительным выводом прибора происходит измерения с отключенным режимом энергосбережения, об этом говорит значок элемента, заключенный в [квадратные скобки] в правом верхнем углу дисплея. Прибор в этом режиме будет работать до тех пор, пока не разрядится аккумулятор.

 Средства фиксации элементов для измерений.

Как уже было указано, прибор очень грамотно продуман для проведения измерений. Элементы с длинными гибкими выводами можно тестировать непосредственно в самом приборе, для этого установлена цанговая панелька для DIP микросхем. Левый ряд панельки - для измерения напряжения стабилизации стабилитронов. Правый ряд панельки -общего назначения с привычным разделением контактных измерительных площадок на 1-2-3. Для расширения функциональных возможностей прибора в комплекте идут две измерительные площадки:

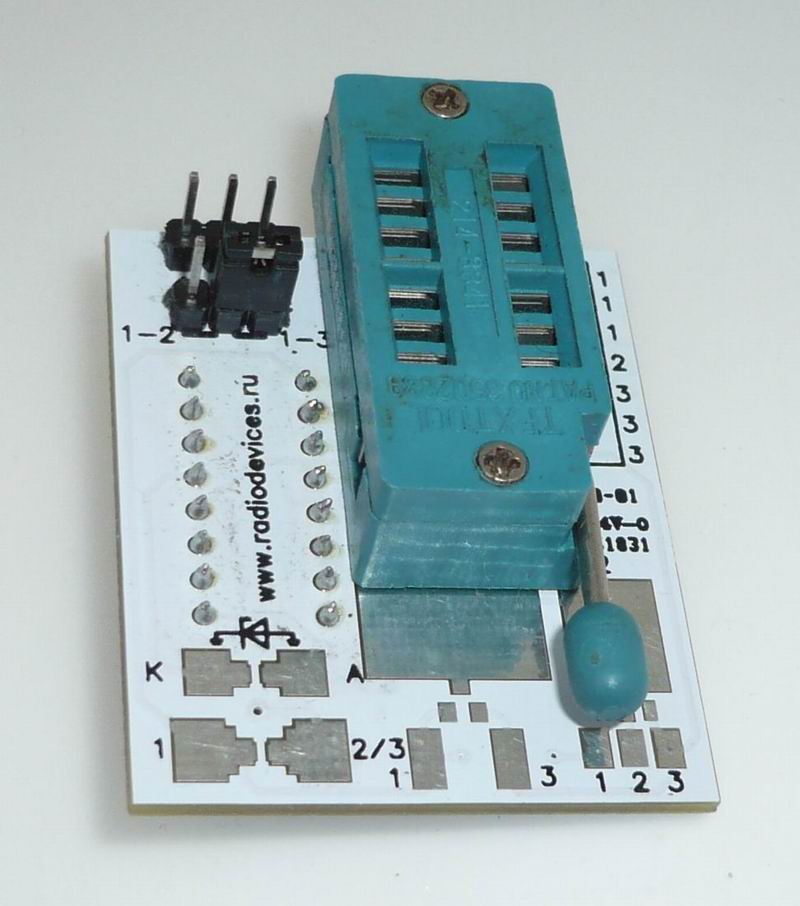

Площадка №1 имеет ZIF колодку для фиксации элементов.   Для работы с выводными элементами это самая удобная площадка.

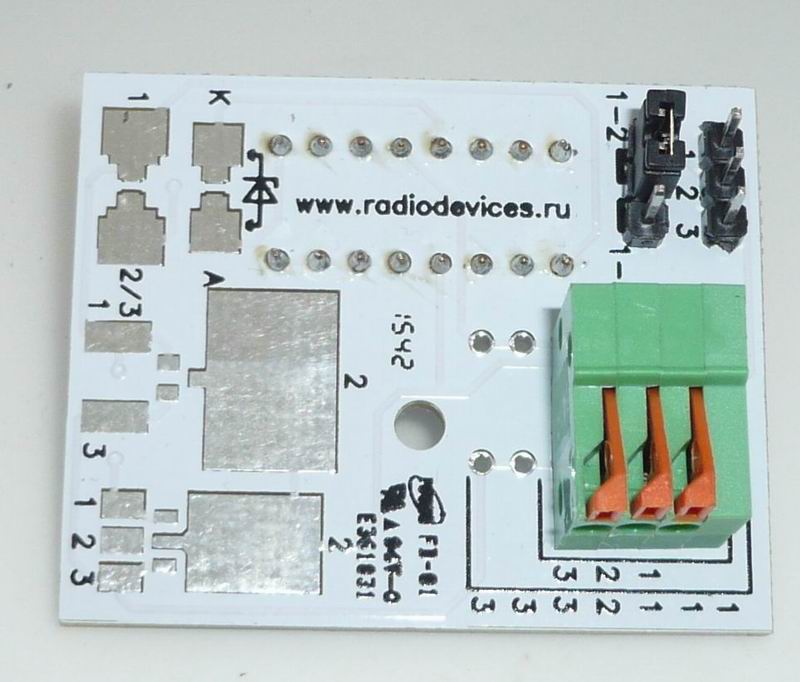

Площадка №2 имеет панельку с тремя контактами для фиксации.

Несмотря на то, что контактные площадки полностью идентичны, вторая измерительная площадка дает значительно больше удобства при измерении SMD элементов, а первая площадка эффективнее при измерении выводных элементов.
При использовании измерительных площадок появляется возможность использовать цанговые зажимы.


Цанговые зажимы из комплект прибора.

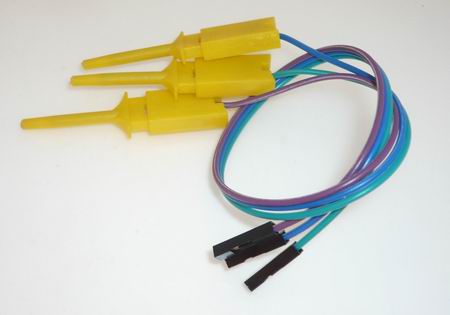

Особо стоит отметить -  в комплектации прибора три цанговых разъема для проверки элементов, которые значительно облегчают тестирование выводных элементов. Сами зажимы одного цвета, но провода имеют различные цвета, так что использование цанговых зажимов не вызывает проблем при измерении p-n переходов.

 Назначение прибора.

Прибор очень многофункционален и может пригодится для специалистов разного уровня знаний в электронике. Например, мы его используем для изучения оборудования, оказавшегося в ремонте без схем и ремонтной документации. Прибор удобен при определении неизвестных планарных транзисторов, маркировка которых иногда не находится в интернет поиске. Новичков в области электроники прибор так же не оставит равнодушным: не повышая уровень знаний, можно добиться очень хороших результатов в области деффектовки неисправных деталей. Ну а для таких хомяков, как мы, позволит обогатить личные запасы за счет давно лежащих без дела деталей, исправность которых по каким-то причинам оказалась под вопросом, и лежащих в закромах до поры до времени. Наконец, при рисовании схем мы будем указывать значение индуктивности неподписанных дросселей. Самое главное отличие приборов от своих китайских аналогов с алиэксперсс – это тот факт, что прибор можно купить со всеми бухгалтерскими документами, не заморачиваясь с наличкой.

 Недостатки.

Ложкой дегтя в бочке меда всегда оказываются недостатки или дефекты прибора. Недостатков немного, но они есть.

  • Мы не смогли научиться проверять напряжение открытия стабилитронов: прибор упорно не хотел видеть стабилитроны.
  • При получении прибора тестер определял симисторы (BTA08-600C), однако после того, как отвалился дроссель L2, прибор потерял такую возможность.
  • Механически прибор рассчитан на переноску в кармане, однако настоятельно не рекомендуем этого делать – результаты ужасают.

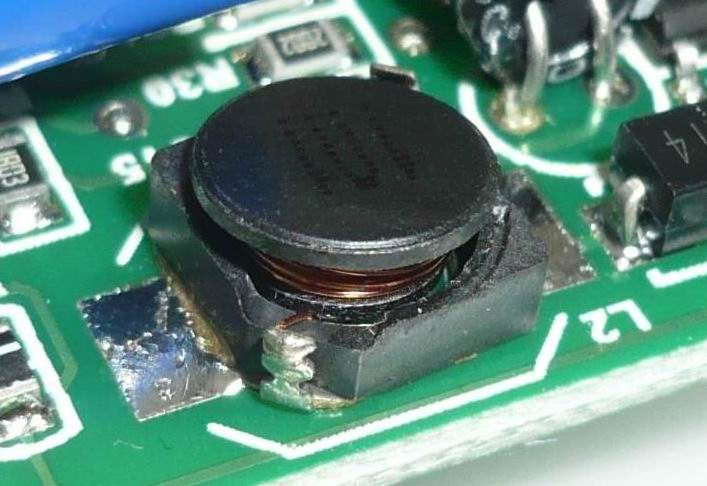

Результат ношения прибора в кармане – отвалившийся дроссель L2.

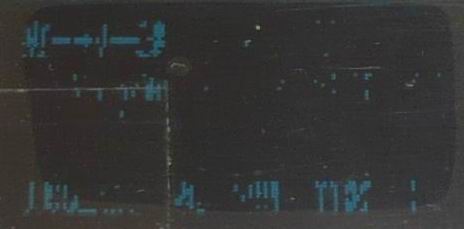

Результат ношения прибора в кармане – нечитаемая информация на экране.

 Ремонтопригодность.

Тут, наверное, прибор даст большую фору китайским собратьям. Все, абсолютно все поломки устраняются на раз, наличие технической поддержки, принципиальной электрической схемы тестера компонентов "Малыш"  делают этот процесс простым и прозрачным. В комплекте с прибором идут два даташита на русском языке, руководство пользователя, методы измерения транзисторов.

 Калибровка.

Сначала замыкаются все 3 контакта (вставляется перемычка) и нажимается кнопка. Покажет <?>, после этого в течении 1 сек. нужно еще раз кнопку нажать (подтвердить калибровку). Далее ждем когда напишет "изоляция", перемычку вынимаем и снова ждем когда напишет "С >100nF", подключаем к 1-3 контактам ХОРОШУЮ (фторопласт, пропилен...) качественную емкость от 0.1 до 5мкФ. Он ее померяет. Потом ждем окончания калибровки. Напишет версию устройства и перейдет в обычный режим.
