APC Smart 1000-1500 (640-7734D) - при включении все светодиоды моргают, ИБП не включается. Ремонт.
Рис. 1 Шасси 640-7734D с ИБП APC Smart SUA1500I
Что думает ремонтник, когда он видит ИБП APC Smart 1000(1500) со сроком эксплуатации более 6 лет? «Странно, он включается и не моргает всеми светодиодами».
Что думает пользователь, когда при включении ИБП APC Smart 1000(1500) моргает всеми светодиодами, и не включается? «Надо искать ремонтную организацию».
Мы уже не раз говорили о стандартных неисправностях ИБП APС Smart. Пришло время пополнить коллекцию стандартных неисправностей ИБП APC Smart на шасси 640-7734D, SUA1500I, SUA1000I, SUA1500RM2U и т.п. Привычная замена конденсаторов здесь обязательна, но не решает проблему на 100%. После замены, вполне вероятно ИБП запустится, но в скором времени вернется обратно с таким же дефектом, что и до ремонта, ИБП моргает всеми светодиодами при включении и отказывается включаться. Что бы избежать таких неприятных казусов, посмотрите на год выпуска. В ИБП старше 6 лет, на шасси 640-7734D, обязательной замене подлежат реле RY1, RY2.
Рис. 2 ИБП APC Smart SUA1500I, реле RY1 и посадочное место под реле RY2. Реле RY2 демонтировано для последующей замены.
 |
Для справки. Параметры реле. 1 группа контактов, на размыкание и замыкание, 16А 220В, катушка 24В, корпус узкий, конструкция ИБП не позволяет установить реле больших габаритов.
793-P-1C-S001 24V/16A 250VA (SONG CHUAN)
G2R-1-E 24V/16A 250V (OMRON)

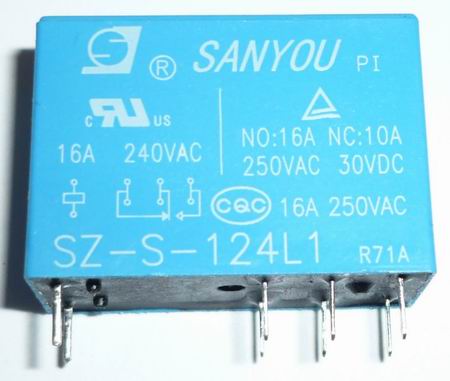

В качестве замены хорошо подходит реле которое не встречалось в ИБП, но которое очень просто купить
SZ-S-124L1 (SANYOU)
|
Подведем итоги.
Неисправность. При включении ИБП APC Smart 1000/1500 на шасси 640-7734D, ИБП не выходит в рабочий режим, а моргает всеми светодиодами. Неисправность относится к типовым.
Методика ремонта проста:
- меняем конденсаторы 22мкФ*16В на конденсаторы 22мкФ*50В
- меняем реле RY1, RY2
|
Важное замечание. Контакты реле чаще всего подгорают по причине обрыва резистора (20-200Ом) в искрогасящей цепи, подключенной параллельно силовым контактам.
Для примера схема Smart UPS SC620I. Резистор R47(200 Ом) находится в искрогасящей цепи для контактов реле RY2. |
|
Важное замечание. Контакты реле чистить бесполезно, но в случае если реле достать быстро не получается, то в омроновском реле можно почистить контакты – хватит недели на 2-3, срок вполне достаточный для закупа новых реле. |
UPD 17/10/2014 Переписка наших читателей, вполне возможно поломка типовая.
Вопрос.
«…
что за элемент Q45 в схеме Smart UPS 1000 640-7734l, вздулся на названии, что то типа DB3?at
…»
Ответ. (Chevyuser)
Это транзистор, с каналом Р-типа ,60 вольт 3 А RGS не хуже 0,5 Ом.(2955) Служит для отключения схемы в обесточенном состоянии, выходит из строя, в основном, при касании панелью управления корпуса, кроме него могут быть и проблемы во вспомогательном источнике на ic12 ,проверить резисторы 223.194,195 (1 Ом)
41 комментарий
Хотелось бы бы уточнить по режимам, мы их называем не столь вычурно, мы говорим об одном и том же? картинка ниже
Надо начать с проверки драйверов реле. Может банально пробит (скорее всего коротит) драйвер одного из реле?
Если же по включению при 220В входных напряжения, ИБП не включается, ужепора отключать повыщающие и понижающие обмотки трансформатора, дабы убедится, что у Вас не нарушена лоика работы реле.
Проверить нагрузочной вилкой оба аккумулятора, вполне возможно один из аккумуляторов неисправен, хотя в таком случае ИБП не проходил бы автотестирование.
Замена конденсаторов 22мкФ*50В, на самом деле менять надо один, который стоит рядом с бипером, но при отсутствии сноровки/инструмента найти его тяжело, поэтому меняем все, их 5-6 штук. Плата довольно капризная, а ножки конденсаторов загнуты и припаяны на совесть, нет опыта пайки – лучше не беритесь за это дело. С вероятностью 80% на этой процедуре ремонт закончится.
Проверить на задней стороне наличие дополнительного оборудования в виде платы расширения, если таковая есть, на время диагностики убрать.
Не помогли первых два совета, меняем силовые реле.
Итого эти три совета перекрывают 95% неисправностей при таких симптомах, если это не помогло, тут уже общими советами не обойтись, нужны опытные мастера.
Наши рекомендации.
Следует отметить ИБП не в состоянии полноценно зарядить аккумуляторы на 60ач. В стандартной схеме заряда аккумуляторов в ИБП существует два типа заряда, форсированный и капельный. Мы не очень хорошо знаем математику ИБП SmartUPS, но вполне возможно, что ИБП на протяжении некоторого времени не смог перейти из форсировнного режима работы в капельный, что и отработала математика ИБП. Вторым вариантом может быть банальный перегрев в форсированном режиме работы заряда аккумулятора, соответственно дополнительное охлаждение может решить проблему.
Как можно убедится, вариантов такого поведения ИБП множество.
Мы не знаем, как работает котел, но следует отметить, некоторые ИБП в принципе не могут работать на реактивную нагрузку, а значит даже абсолютно исправный ИБП может не справится с возложенной на него задачей. Следует почитать форумы по котловой тематике, там возможно есть уже проверенные варианты.
включил до калибровки, показания на выходе не изменились, те же 220в, изменились соответственно часы работы аккумуляторов на отказ.
отнес в сервисный центр на калибровку и попросил дополнительно протестить плату на предмет выхода из строя радиодеталей, калибровку сделали, по плате сказали, что типа все норм и вольтаж на выходе тоже норм.
принес домой, включил: по часам работы аккумуляторов до отказа время прибавилось, а вот выход стал плавающий, сперва 240 вольт, через 40 мин. - 230вольт (измерял тестером), на прошлый режим в 220в на выходе переходить отказывается! На внешний вид, в плане звуковых, световых и тепловых неисправностей: работает исправно. Доп. оборудования нету, все режимы выставлял через PowerChute v.9.2. Подскажите как решить проблему? Если косяк в радиодеталях подскажите какие заменить? Возможен ли вариант, что в сервисном центре прописали скрипты ограничивающие внешнее программное управление? Заранее благодарен.
еще вопрос: этот бесперебойник питает компьютер с блоком питания Cougar PowerX 700 W (CGR B4-700)
Подробнее: http://www.overclockers.ru/lab/65800_4/vybiraem-blok-pitaniya-vysokoj-mo...
блок рассчитан на напряжение 100 - 240в, 12 - 5а,
по факту железо нагружает блок питания максимум до ~ 450 - 500ват и то в играх, плюс монитор.
в розетке напряжение постоянно скачет от 180 до 230 вольт
вопрос: на какую лучше чувствительность настроить APS, чтобы в итоге все оборудование как можно дольше проработало и как можно меньше тратился его ресурс?
ИБП - устройство, которое при определенном напряжении перейдет на работу от аккумуляторов.
Стабилизатор - устройство, которое всегда на выходе дает требуемое напряжение (в нашем случае 220В) при определенном диапазоне входных напряжений.
Попытка использовать ИБП в качестве стабилизатора - это пустая и расточительная затея!!! это абсолютно разные и несовместимые устройства. Реальный пример - онлайн ИБП, там эти функции совмещены - но ценниик и обслуживание такого ИБП не расчитаны на простого обывателя.
подскажите только, сколько времени, хоть приблизительно, прослужат аккумуляторы
(ставились оба csb gp 12120), да и сам ИБП, при его настройке на максимальную чувствительность,
если исходить, допустим, из того что ИБП совершенно новый?
Фирменные CSB имеют показатели в 2-2,5 раза выше.
Заранее спасибо за ответ.
1. Заменить Аккумляторы на заведомо исправные.
2. Проверить входное напряжение на предмет соотвествия 220В, затем ЛАТР-ом проверить работоспособность реле Boost и Trim режима - при понижении/повышении входного напряжения должно срабатывать соотвествующее реле, при этом ИБП не должен уходить в ошибку. При необходимости неисправное реле поменять.
3. Проверить конденсаторы 22мкФ*50В, если нет возможности проверить, то поменять - их там 4/5 штук.
Если указанные процедуры не помогли устранить неисправность, то ремонт не попадает в категорию ремонтов который сможем проконсультировать удаленно.
Достался мне APC SmartUPS 1500 (SMC 1500I, плата 640-3081F-Z_Rev1). Упсу реально года 3.
Но есть проблемка. Включается вроде норм, ошибок никаких не дает, аккумуляторы заведомо новые (ибо сам покупал), но при скачке напряжения начинает пищать и дает ошибку P06. Согласно документации ошибка означает AVR Relay Fault.
Сразу по звуку понял, что релешка не срабатывает, хотя при включении самоюстировку проходит без проблем.
Разобрал, посмотрел, приглянулся, кондёры норм, ничего подгорелого нету, стоит 4 релешки 793-P-1C-F 001 24 Vdc 16A 250VAC/20A 125VAC Song CHUAN и одна того же производителя 894H-2AH1-F-S U04 24VDC 12A 270VAC.
Вопрос: как их грамотно проверить дабы точно знать какие требуют замены (желательно детально и без выпаивания) и на какие именно модели реле их можно заменить, поскольку уже смотрел и именного такой маркировки не находил, а только есть 793-P-1С-С (да и характеристики у него другие). Заранее благодарен.
210 это нормально, вы ведь измеряете среднеквадратичное значение.
Если отключить акб и включить их назад и нажать на включение то реле опять щёлкает кратковременно и опять на этом все
Периодически ИБП уходил в защиту, решил произвести ремонт по данному мануалу.
Неисправность была в реле, реле контактами сварилось. Поменял реле и заодно поменял все электролиты 22 мкф, а так же остальные присутствующие на плате. После включения индикаторная панель не заработала, потом заработала и зависла в одном состоянии, на нажатие кнопок реагирует, звуки переключение нагрузки работает нормально, вполне себя обычно ведет, но вот лампочки залипли в одном состоянии.
Так же при включении его к сети лампочки загораются в этом состоянии. Подскажите, в чем может быть проблема? Кроме реле и электролитов ничего не трогал.
короче грел грел уже реле разломал и никак, как итог: гнезда от перегрева выпали, подлил олова, но понимаю, что контакт там уже не такой как раньше, особенно на контактах которые закорочены на плате через реле, отсюда вопрос спецам:
1. Плата односторонняя?
2. Чем грозит потеря металлизации гнезд?
3. В реле 8 контактов, а по схеме используется 6, зачем тогда 8?
Имеется apc sua 1500i не выключался, поковырялся запаял 0 резистор, в APC-fix поправил константы на 0 4 5 6 имя UPS, итог запускаться вроде работает, НО есть некоторые не моменты: при выключенном из розетки UPS запускаться от аккумуляторов щелкает реле но 220в на колку не выдает, стоит подключить к UPS 220в переходит на работу от сети и подает напряжение на колодку, если после этого выдернуть питание 220в переходит на аккумуляторы.
Подскажите в чем может быть проблема?(аккумуляторы новые)
Кто бы знал, что данная статья поможет, из всего что есть в интернете. Большое спасибо!
Суть проблемы такая же. Ибп apc smartups 1000, плата такая же, 640-7734l_rev08 2006 года.
При включении и попытке перехода в рабочий режим после теста выключается и мигают все огни.
В чипдипе приобрел все конденсаторы бочонки, тех же самых номиналов что и на плате , а так же три реле 793P-1C-S 24VDC (реле выпаивал феном, на вб продается, там называется "для теомоусадки", он жарит так, что плата мякнет). Потом не забыл все протереть от флюса.
После замены все заработало! Аккумуляторы поставил новые и все. Стоит трудится уже вторые сутки!
