Типовая неисправность Samsung 510N

11 февраля 2014

Заявленная неисправность. Не включаются лампы, картинка видна на отсвет (хорошо заметно на больших медленно двигающихся геометрических фигурах или при включении- выключении).

Краткое описание монитора. Монитор имеет инвертор/блок питания:

  • Model: IP-24135A

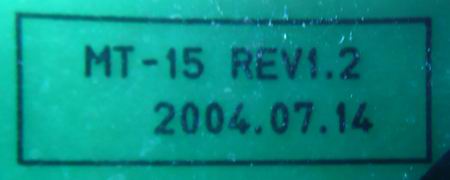

  • Добавочные надписи: MT-15 REV1.2
  • Фото:

 Вид со стороны деталей

вид со стороны пайки

Инвертор:

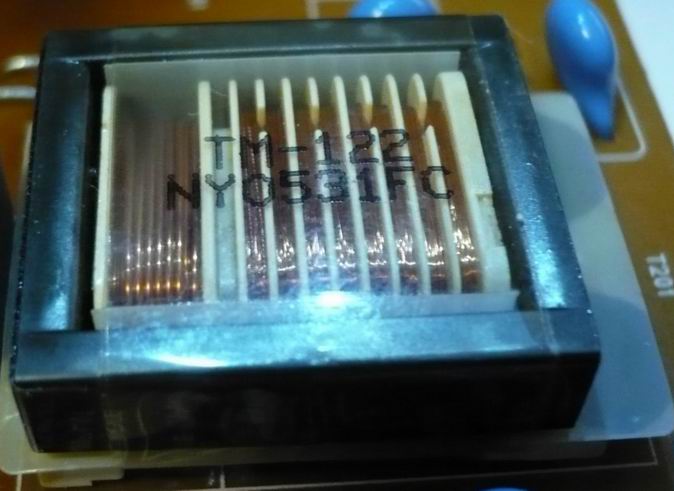

  • Трансформатор: TM-122
  • Драйвер: SEM2004
  • Маркировка ключей:

YC 429

встречались также YC 516

Блок питания:

  • Шим: 5L0365R

Первичная диагностика. Неполный разогрев ламп наводит на мысль о неисправном трансформаторе TM-122 .

Даташита на SEM2004 найти не удалось, как не удалось и опознать транзистор YC 429.

Ремонт. Так как схему на инвертор IP-24135A найти не удалось, снова обращаемся к универсальной схеме схема инвертора BN44-00082C



инвертор IP-24135A
Рис 1. Инвертор монитора Samsung 510N, очень, очень, приблизительная схема (оригинал BN44-00082C)

Из схемы, рассматриваем только одно плечо трансформатора, так как ламп всего две. Принудительное включение инвертора зажигает лампы в половину накала, неисправен трансформатор.

При внимательном изучении работы ключей, выясняется, работает только одно плечо автогенератора, этим и объясняется факт, почему не срабатывает защита и картинка на экране появляется, хоть и без подсветки. Ключевые транзисторы инвертора по маркировке удалось не идентифицировать, поэтому ставим стандартную, для Samsung-ов замену 2SC4672. Заменяем ключи и инвертор запускается, получается, зря грешили на трансформатор.

Но ремонт не закончен. Обязательно надо провести технологический прогон на компьютере, который уходит в спящий режим, и проверить, как монитор выходит из спящего режима. Если монитор не выходит из спящего режима, точнее выходит, но не включает лампы, а картинку выдает, то неисправен скалер! Не надо пытаться починить инвертор, надо устранять стандартную для Samsung–ов неисправность скалера, которую мы рассмотрим чуть позже. В двух словах – неисправен процессор на скалере.
