Транспортерная лента Intrac ACX-200 - замена датчиков
На транспортерных лентах Intrac, есть один постоянный дефект - выход из строя фотоприемника. Связана данная неисправность с конструкцией установки фотодатчика. Особо ретивые кассиры, вытирая ленту, как раз всю воду льют на фотодатчик, так как он ближе всего находится к кассиру. Как результат датчик просто сгнивает. Поэтому из пары излучатель - фотодатчик, чаще всего приходится менять фотодатчик, иногда вместе с платой, на которой он установлен. Хотя на других моделях кассовых узлов, картина обратная, излучатель выходит из строя чаще.
Рис. 1 Схема платы фотодатчика Intrac ACX 200
 |
 |
| Рис. 2 Плата фотодатчика, фотодатчик с отгоревшим средним контактом | Рис. 3 Плата фотодатчика, фотодатчик с отгоревшим средним контактом |

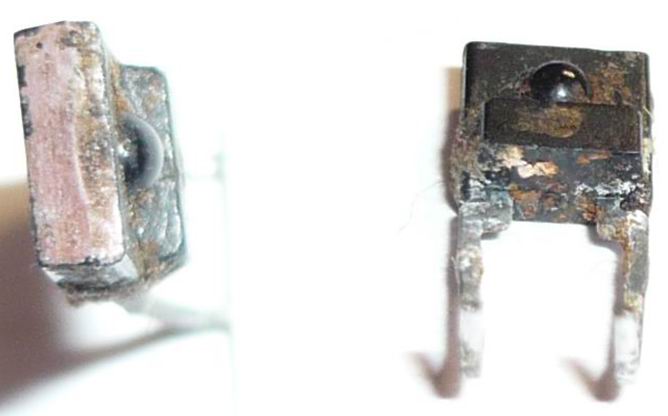

Рис. 4 Фотодатчик с отгоревшим средним контактом
Параметры оригинального фотодатчика:
Rx-Tx - разомкнуты 4...4,6В
Rx-Tx- замкнуты 0,8...1,5В
Сверху отметка розового цвета.
Именно такой фотодатчик, найти оказалось небольшой проблемой, поэтому заменяем на недорогой отечественный фотодатчик Теко, кстати в паспорте на данный датчик прописано, что он может применятся в терминалах Intrac. По надежности он даже лучше родного датчика, так как не боится воды. Конструкция датчика позволяет легко устанавливаеть взамен оригинального. Если излучатель исправный - его можно не менять фотоприемником Теко.
Рис. 5 Оптические датчики Теко для кассовых боксов, L=600мм.
Датчики Теко
