Узнаем пароль НИ

7 июля 2013 8875 просмотров

Очень часто возникает ситуация когда приходит ККМ в ремонт и требуется узнать пароль налогового инспектора для снятия фискальных отчетов (перерегистрации). В интернете множество программ для получения пароля НИ, в ЦТО всегда есть специалист для которого получить пароль не проблема. Однако возникают ситуации когда пароль нужно получить быстро, а специалиста под рукой нет, в его каталоге лежит куча программ, большинство из которых требуют очень осторожного обращения, во избежания летального исхода для ФП.

Так возник этот материал. Из множества программ были отобраны программы по принципу:

  • не требуют инсталяции
  • не требуют дополнительного оборудования
  • для работы используется стандартные кабеля, программаторы
  • не требовательны к железу и операционной системе

Основные принципы работы с блоком ФП, советы которые уберегут вас от множества неприятных ситуаций :

  • Если вам удалось считать дамп ФП обязательно его сохраняйте
  • Если для считывания дампа ФП требуется тех. процессор не перешивайте родной, а возьмите со склада новый и зашейте в него технологическую прошивку.
  • Если для считывания дампа ФП требуется тех. процессор старайтесь не менять его механически, а воспользуйтесь внутрисхемным программированием.
  • Если вы решили перешивать родной процессор под технологические нужды, обязательно считайте установленное в нем ПО, если ПО не считывается постарайтесь узнать его версию. Убедитесь, что у вас есть такая же прошивка.
  • Многие программаторы при записи требуют установить биты конфигурации после программирования, обязательно считайте эти биты до стирания родного ПО.
  • Если на складе есть новая материнская плата (можно даже не рабочая или глючная) устанавливайте на нее тех прошивки и используйте для считывания именно ее.

Список по моделям.

  1. Все фискальные регистраторы Штрих. (Вариант I устаревший, интересен только в доступности считывания)
  2. Все фискальные регистраторы Штрих. (Вариант II, рекомендуемый)
  3. Фискальный регистратор Меркурий МСК (протокол Штрих)
  4. Фискальный регистратор Феликс (Вариант I)
  5. Фискальный регистратор Феликс (Вариант II)
  6. Фискальный регистратор Феликс (Вариант III)
  7. Фискальный регистратор Меркурий МСК (Инкотекс протокол)
  8. ККМ ОКА102К
  9. ККМ ОКА102К(Ф)
  10. ККМ Элвес-микро-К
  11. АМС100К (Вариант I позволяет получить пароль в любом случае)
  12. АМС100К (Вариант II не позволяет получить пароль, если ККМ заблокирована по паролю НИ)




Модель ККМ. Все фискальные регистраторы Штрих. (Вариант I устаревший, интересен только в доступности считывания.)

Программное считывания пароля. Считывается стандартным драйвером ККМ (Скачать). Драйвер требует инсталяции, если нет прав администратора то есть возможность работать с драйвером не требующим инсталяции, можно запустить с флешки(Скачать).

Аппаратное считывание пароля. Не требуется.

Алгоритм.

I Заходим на вкладку данные ККМ

II Пароль 30 или 0 в зависимости от запрограммированного значения

1. Тип накопителя ФП1.

2. Нажать запрос дампа.

3. Нажать получить данные.

3.1. В окне блок данных находим 4 байта (8 цифр) перед FF. Если FF не наблюдается повторяем пункт 3 до появления FF.

4. Нажать клавишу прервать выдачу данных.

Пример.

В примере пароль 412345


Модель ККМ. Все фискальные регистраторы Штрих. (Вариант II, рекомендуемый)

Программное считывания пароля. Считывается модифицированным драйвером ККМ Скачать. Требуется установленный заводской драйвер ККТ А4.9.

Аппаратное считывание пароля. Не требуется.

Алгоритм.

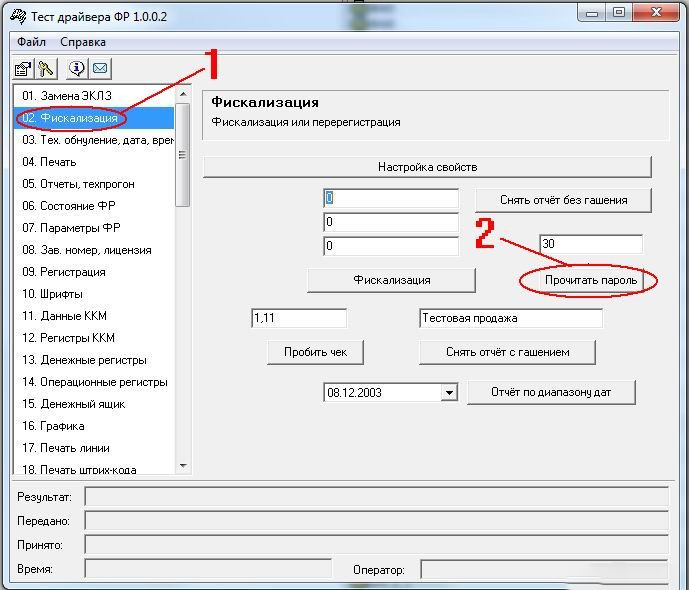

1. Заходим на вкладку 02.Фискализация.

2. Нажимаем клавишу прочитать пароль.

Пример.



Модель ККМ. Меркурий МСК (протокол Штрих)

Программное считывания пароля. Считывается стандартным драйвером ККМ (Скачать). Драйвер требует инсталяции, если нет прав администратора то есть возможность работать с драйвером не требующим инсталяции, можно запустить с флешки(Скачать).

Аппаратное считывание пароля. Не требуется.

Алгоритм.

I Заходим на вкладку данные ККМ

II Пароль 30 или 0 в зависимости от запрограммированного значения

1. Тип накопителя ФП1.

2. Нажать запрос дампа.

3. Нажать получить данные.

3.1. В окне блок данных находим 4 байта (8 цифр) перед FF. Если FF не наблюдается повторяем пункт 3 до появления FF.

4. Нажать клавишу прервать выдачу данных.

Пример.

В примере

1. № ККМ 8601410 в ФП 00 83 3F 42

2. Дата регистрации 27.11.08 в ФП 1B 0B 08

3. Пароль 860157 в ФП 00 0D 1F FD

4. Рег номер 1316 в ФП 05 24

5. ИНН 7451253688 в ФП 01 BC 21 1B B8




Модель ККМ. Фискальный регистратор Феликс (Вариант I)

Программное считывания пароля. Для считывания требуется программа считывания ФП и тех. процессор.Рекомендуется иметь уже готовую плату с установленным тех. процессором. Скачать

Аппаратное считывание пароля. Требуется тех. процессор Феликс 02К(Ф) (flx_con2.bin), Феликс РК(flx_con.bin)

Алгоритм.

1. Заменяем штатный процессор на тех. процессор.

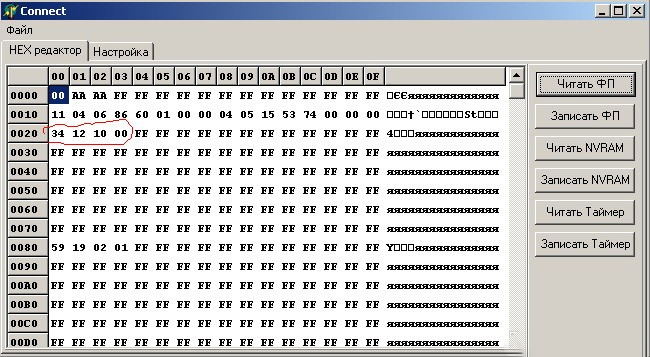

2. Скачиваем дамп ФП при помощи connect.exe, клавиша читать ФП

Пример.

В примере пароль 101234


Модель ККМ. Фискальный регистратор Феликс (Вариант II).

Программное считывания пароля.  Для считывания требуется программа считывания ФП и тех. процессор. Скачать. Рекомендуется иметь уже готовую плату с установленным тех. процессором. Программа загрузки тех процессора в ККМ. Скачать

Аппаратное считывание пароля. Требуется запрограммироавать тех. процессор Феликс 02К(Ф) (512_02k.bin), Феликс РК(512_rk.bin) программатором или через COM порт при помощи утилиты loader.exe

Алгоритм.

1. Заменяем штатный процессор на тех. процессор.

1.1 Устанавливаем перемычку в Boot

1.2 Включаем ККМ. Запускаем loader.exe. Выбираем нужный файл и дожидаемся окончания загрузки

1.3 Выключаем ККМ. Возвращаем перемычку из положения Boot.

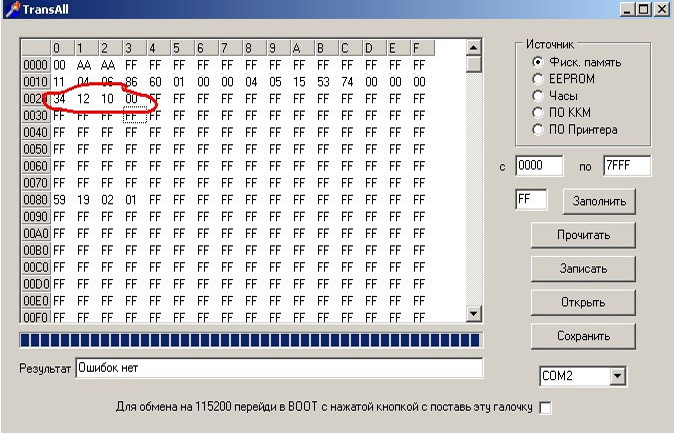

2. Запускаем программу transall.exe выбираем нужный порт выбираем ФП нажимаем "Прочитать".

3. Заливаем обратно рабочее ПО

Пример.

В примере пароль 101234


Модель ККМ. Фискальный регистратор Феликс  (Вариант III).

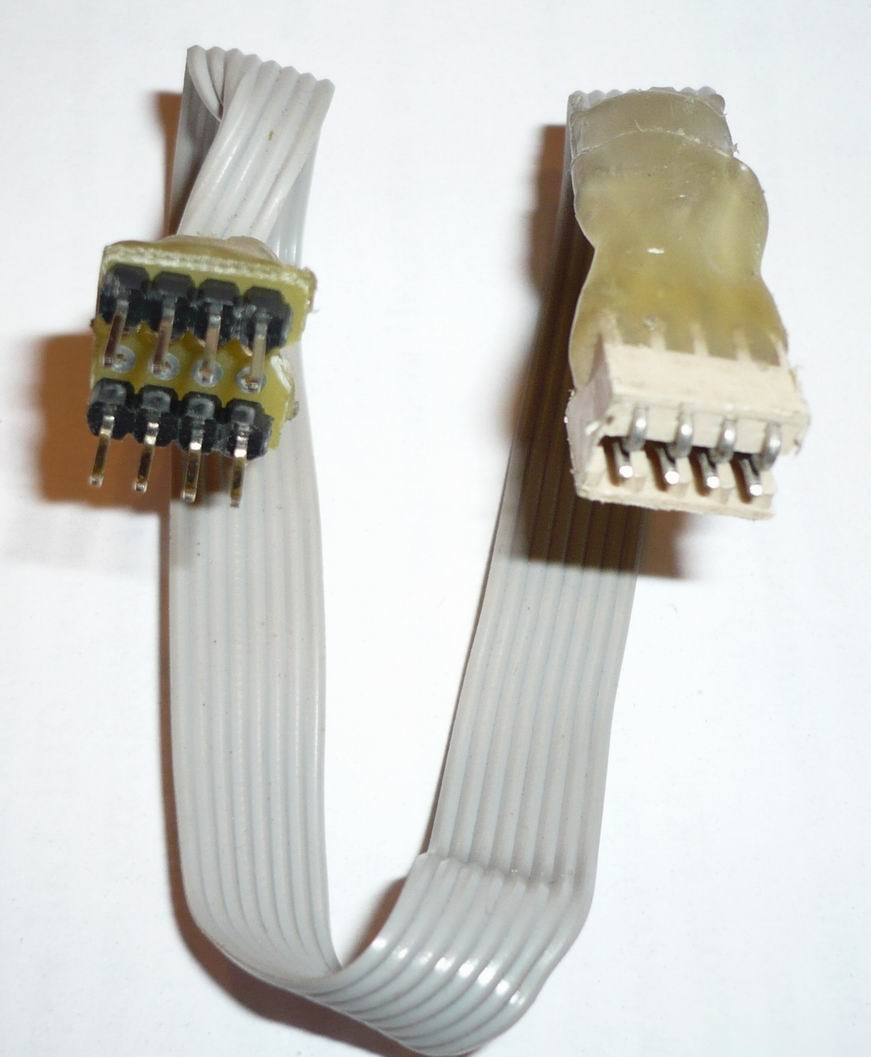

Программное считывания пароля. Для считывания требуется программа считывания пароля НИ, кабель чтения ЭКЛЗ по LPT и переходник ЭКЛЗ-ФП.

Аппаратное считывание пароля. Требуется наличие паралельного порта на компьютере и внимательность при подключении ФП к разьему. Осутствие такого порта на ноутбуке делает данный способ малопривлекательным для полевых условий. Однако это самый малобюджетный вариант для считывания пароля.

Алгоритм.

1. Подключаем кабель считывани ЭКЛЗ по LPT через переходник к ФП феликса

2.Выбрать чтение пароля, нажать прочитать пароль.

Пример

В примере пароль 101234


Модель ККМ. Фискальный регистратор Меркурий МСК (Инкотекс протокол)

Программное считывания пароля. Для считывания требуется программа считывания ФП и тех. процессор. Скачать. Рекомендуется иметь уже готовую плату с прошитым тех. процессором. Рекомендуемый программатор для загрузки тех процессора в ККМ PonyProg либо заводской приобретенный у ГП.

Аппаратное считывание пароля. Требуется запрограммировать программатором процессор тех. прошивкой (edit_fm.hex). Программатор либо покупается либо изготавливается самостоятельно

Алгоритм.

1. Следуем инструкции Порядок установки ПО редактирования ФП.txt из комплекта программы.

2. Зайти на вкладку перерегистрации.

3. Залить обратно рабочее ПО

Пример

В примере пароль 14123


Модель ККМ. ККМ ОКА102К

Программное считывания пароля. Не требуется

Аппаратное считывание пароля. Необходимо разобрать ККМ, для доступа в технологический режим. Установить перемычку.

Алгоритм.

1. Включаем ККМ с установленной перемычкой. На экране ddddddd
2. Последовательно нажимаем клавиши 9, СК1 (первая секция), 4.
3. Выключаем ККМ, снимаем перемычку.


Модель ККМ. ККМ ОКА102К(Ф)

Программное считывания пароля. Требуется программатор поддерживающий чтение AT25С256

Аппаратное считывание пароля.

Cчитывается через адаптер

Алгоритм.

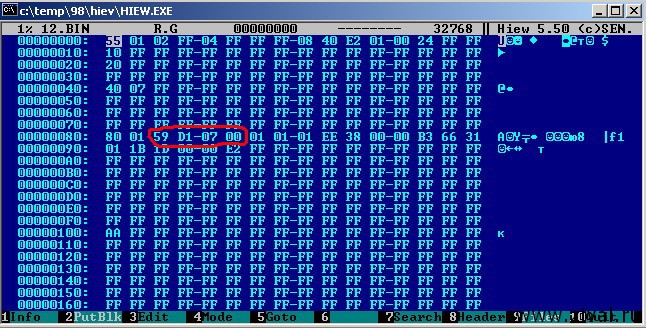

Открываем например в этом редакторе или в любом другом поддерживающем 16-ричное отображение символов.

В примере пароль НИ 512345 - что в HEX 07D159


Модель ККМ. ККМ Элвес-микро-К

Программное считывания пароля. Требуется тех. процессор

Аппаратное считывание пароля. Требуется тех. процессор. Скачать.

Алгоритм.

1. Устанавливаем процессор с тех. прошивкой

2. Включаем ККМ - на индикаторе tech

3.Жмем 3 на индикаторе edit 1-4

4. Жмем 2 - выходит чек с надписью "редактор перергистрации" на индикторе номерт последней перергистрации.

5. Жмем ОПЛ-выходит чек с реквизитами перерегистрации (регистрации), на нем смотрим пароль.

6. Выключаем ККМ


Модель ККМ. АМС100К (Вариант I позволяет получить пароль в любом случае)

Программное считывания пароля. Требуется технологическая прошивка в ПЗУ 27С512 и программа для считывания образа ФП и кабель.

Аппаратное считывание пароля. Требуется технологическая ПЗУ зашитая в 27С512

Алгоритм.

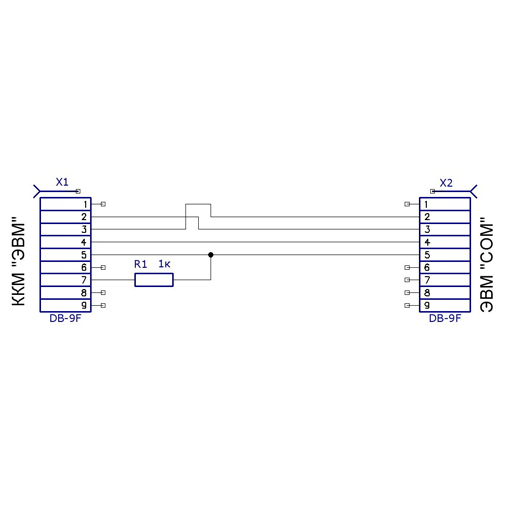

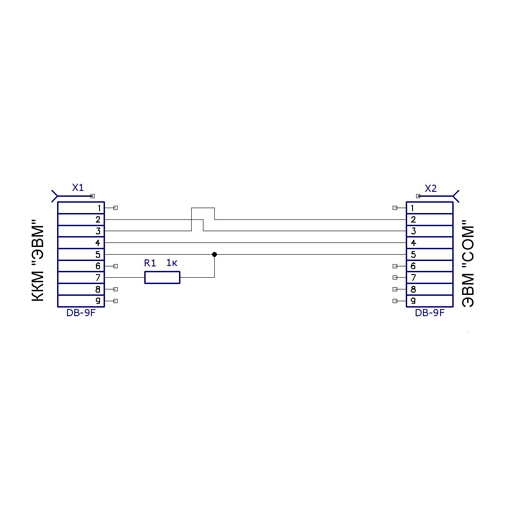

Шаг 1. Подключаем ККМ кабелем в разъем ЭВМ (ближний к выключателю) к компьютеру.

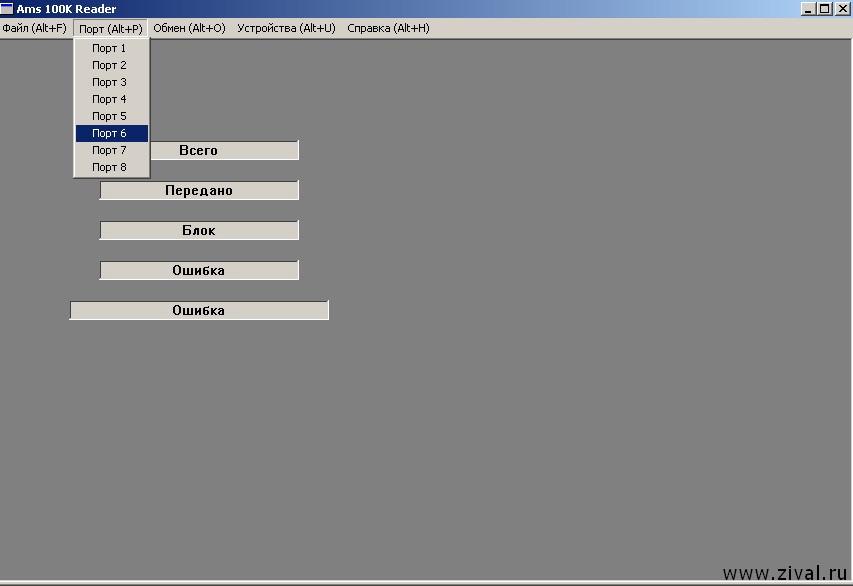

Шаг 2.

Запускаем программу и выбираем порт, в примере COM6.

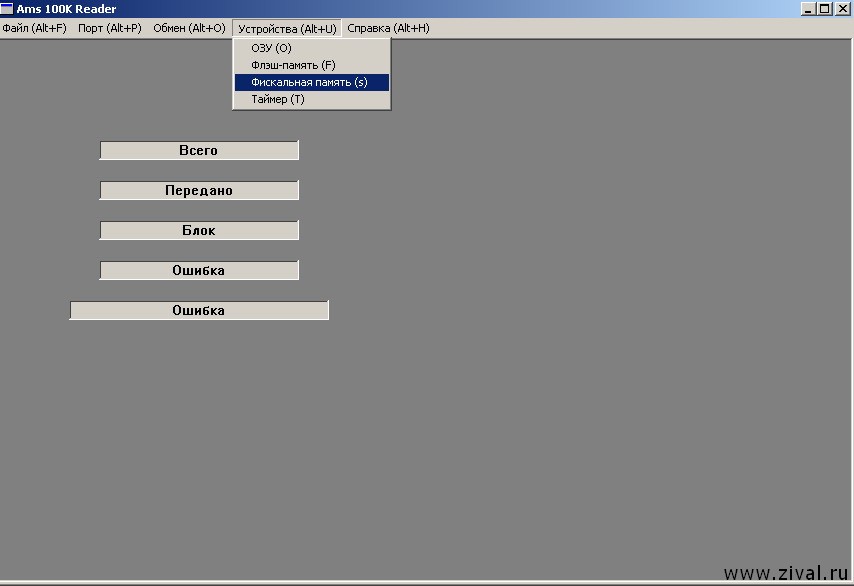

Шаг 3.

Выбираем тип считываемого устройства.

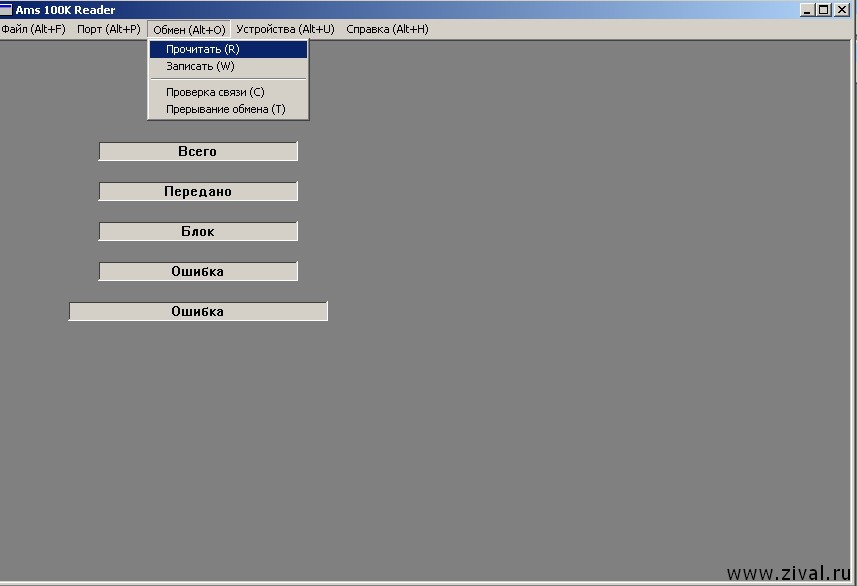

Шаг 4.

Читаем выбранное устройство.

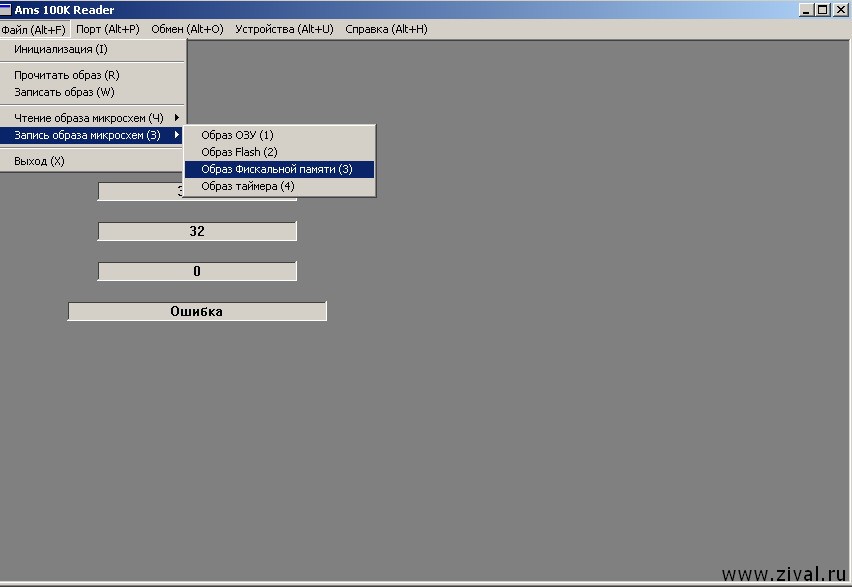

Шаг 5.

Сохраняем образ ФП, для дальнейшего просмотра.
Шаг 6. Просматриваем в редакторе например в этом


Модель ККМ. АМС100К (Вариант II не позволяет получить пароль, если ККМ заблокирована по паролю НИ)

Программное считывания пароля. Требуется программа для считывания и кабель.

Аппаратное считывание пароля. Не требуется

Алгоритм.

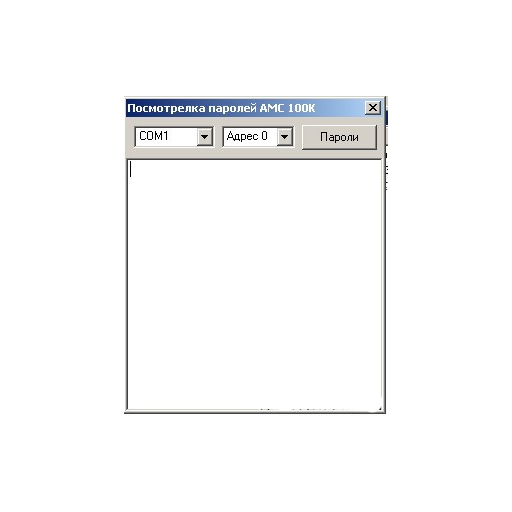

Шаг 1.

Подключаем ККМ кабелем в разъем ЭВМ (ближний к выключателю) к компьютеру.
Шаг 2.

Запускаем программу и выбираем порт(в примере COM1 стоит по умолчанию).

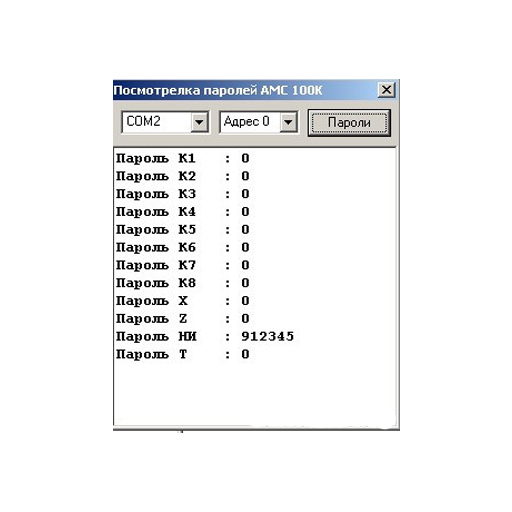

Шаг 3.

Нажимаем клавишу пароли и смотрим пароль НИ.


Ниже следует информация, лично автором не тестировалась


Модель ККМ. Прим 08ТК

Программное считывания пароля. Считывается родной программой в режиме монитор, телемакс или любой другой терминальной программой.

Аппаратное считывание пароля.

Требуется установить перемычку на плате

SHIFT+F10, SHIFT+F9
или один из них называется запуск монитора, другой окно монитора, какой то из них без перемычки

Алгоритм.

Перемычка. FRS, монитор, DB, дальше в зависимости от версии. Либо F110, 0010 либо F210, 0010. И глазками смотрите в десятичном виде : )
Прим 08 заблокирован по неправильному паролю НИ тогда поможет инициализация. а По поводу адресов для считывания кода активации:
1 версия контроллера (Версии ПО 5.0001L8, 5.0002L8 и 6.0001L6):
Db
C
6280
0008
2 версия контролера (Версии ПО 1.2LPC08 и 1.2LPC88) :
Db
C
4406
0008


Модель ККМ. Касби 02, 03Ф

Программное считывания пароля. Считывается этой программой

Аппаратное считывание пароля. Не требуется

Алгоритм.


Модель ККМ. Микро.

Программное считывания пароля. Считывается родным ПО

Аппаратное считывание пароля. Требуется установить перемычку 3-4 на плате.

Алгоритм.

Перемучку 3-4 в режиме 1 -3-
удерживая "Д" нажать "6"
клавишей "+" листать после 17 первые 6 цифр -пароль 1 рег, после 25 - пароль перерег


Модель ККМ. Fprint

Программное считывания пароля. Для считывания требуется программа считывания ФП и тех. процессор. Скачать. Рекомендуется иметь уже готовую плату с установленным тех. процессором. Программа загрузки тех процессора в ККМ. Скачать

Аппаратное считывание пароля. Требуется запрограммировать тех процессор идущий в комплекте с программой в зависимости от модели ККМ. Программатором или через COM порт при помощи утилиты loader.exe

Алгоритм.

Инструкция в комплекте с программой



Данная информация предназначается только для механиков ЦТО и была скачана с разных ресурсов в инернете. Автор не несет отвественность за возможный приченный вред, при неправильном использовании программы. Программы и алгоритмы проверены автором, по вопросам неудачного чтения паролей автор в переписку не вступает.
