Весы балочного типа, Уралвес

19 декабря 2015

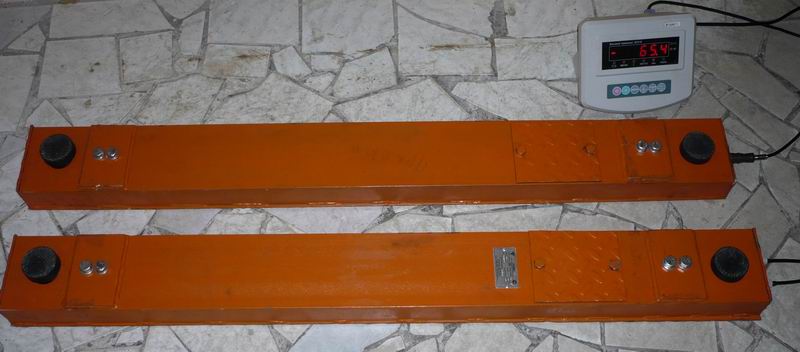

Весы балочного типа МВСК с индикатором КСК18.

Введение. Мы очень негативно относимся к ремонтам по типу «пропаял и все заработало», практика показывает, именно такие ремонты имеют самый большой процент возврата, однако иногда практика также дает и обратную картину. Несмотря на простоту рассматриваемого ремонта, симптомы поломки поставили в тупик даже опытных инженеров.
Неисправность со слов заказчика. Весы балочного типа МВСК с индикатором КСК18 неправильно взвешивают.

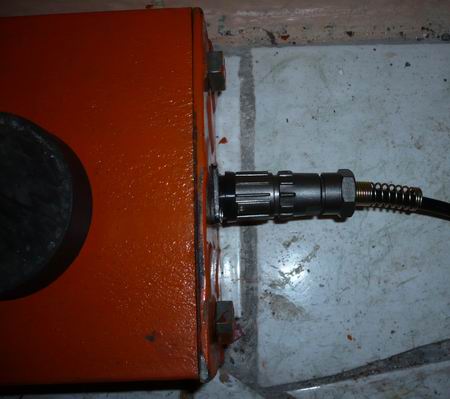

Первичная диагностика. При тестировании выяснилось, жульничает только одна балка. Балка, которая имеет только один разъем, до 60 кг дает правильные показания, а при нагрузке больше 60 кг начинает врать почти в 10 раз, например на 80 кг показания индикатора КСК18 около 8 кг. Ситуация не исправляется даже разгрузкой балок до нуля, не помогает даже выключение весового индикатора. Ситуация исправляется только отключением кабеля от неисправной балки.

Отключение и повторное включение разъема восстанавливает работоспособность весов.

Ремонт. Классический подход к ремонту на этот раз не подвел, простой визуальный осмотр выявил плохо прикрученный белый проводок в клемнике, с этой стороны клеммника кабель уходит на разъем.

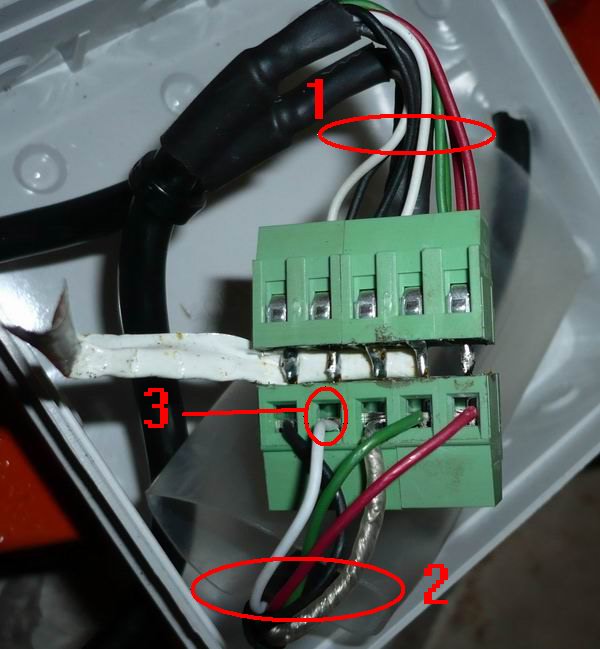

Клемник. 1 - Кабеля с датчиков, 2 –кабель внешнего разъема, 3 – не затянутый контакт.

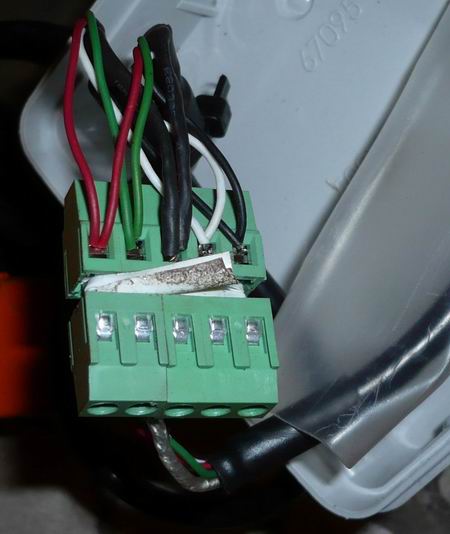

Для справки, клемник со стороны подключения датчиков.

После протяжки контактов весы заработали.
Заключение. Не смотря на то, что мы предвзято относимся к ремонтам такого характера, трехдневный тех. прогон не выявил повторения неисправности, а значит проблема устранена. Объяснения такого поведения весов при не протянутом контакте мы дать не можем, так как сбивает с толку тот факт, что весы оживали только при обесточивании датчика физическим размыканием контактов.
