Весы для мальчиша-плохиша.

23 марта 2014

Уже несколько раз приходили в ремонт весы под маркой Мехэлектрон-М ВЭТ-6-1С. Махровые китайские весы со всеми вытекающими последствиями, каждый элемент весов кричал о своем китайском происхождении. Обычно ремонт начинался и заканчивался устранением дефектов связанных с некачественной  сборкой. До тех пор пока не пришли в ремонт весы с более менее серьезной поломкой. Пришлось попробовать разобраться в схемотехнике этого чуда китайской промышленности.

Каково же было удивление, при внимательном рассмотрении весы были просто уникальны, и чем то, напомнили ККМ АМС 100Ф, для тех, кто понимает, о чем речь.   Но и этого было мало, весы были всеядны, легко ловили балку практически от любых весов. Уникальность схемотехники и калибровки можно оценить из приведенных ниже схем.



Схема.

Тут без комментариев, любой доморощенный «Кулибин» может превратить такие весы - в чудо торговой техники, которое бы с руками отрывали нечестные на руку торговцы.  Простота, с которой можно сделать такую доработку даже не скрывается производителем.

Материнская плата HYLCD3V-03.



Материнская плата HYLCD3V-03, вид сверху



Материнская плата HYLCD3V-03, вид снизу

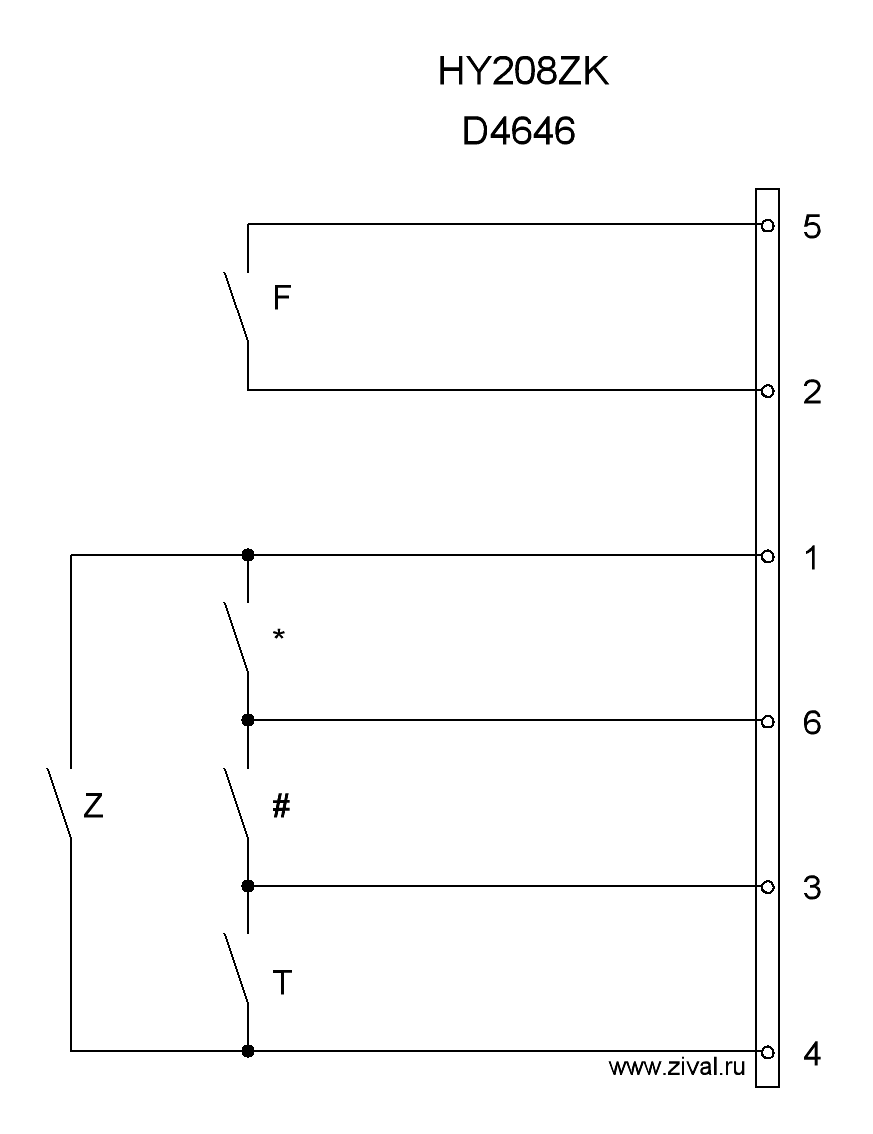

Клавиатура с исправлениями от vladnsk.

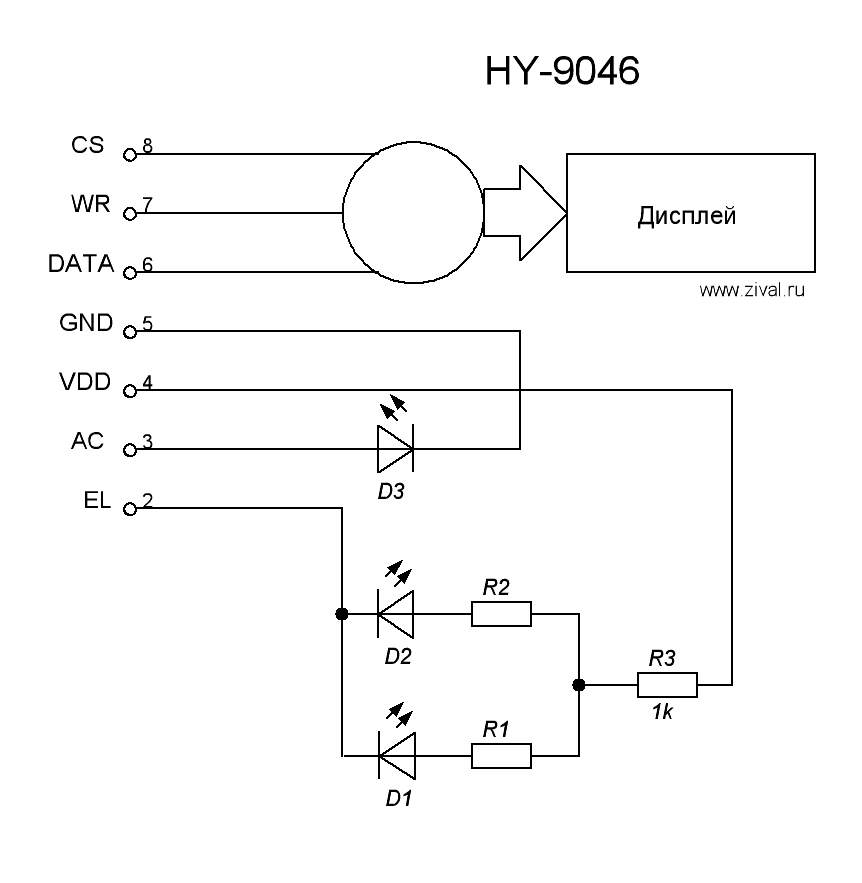

Дисплей.



Тензодатчик.

При более внимательном рассмотрении, мы видим довольно качественно изготовленный  тезодатчик, который легко заткнет за пояс отечественные разработки. Слишком шикарный тензодатчик для таких весов.

Тензодатчик для весов Мехэлектрон-М ВЭТ-6-1С, поломка датчика видна даже неспециалистам - датчик погнут.



На механический поломку тензодатчика не будем обращать внимание, на самом деле датчик неисправный и сильно погнут. Даже беглого взгляда достаточно, что бы оценить качество изделия, гравировка на боку хоть и не лазерная, но достаточно качественная. Редкое для  современных тензодатчиков  явление, как указание направления давления на датчик. Глухой заход кабеля в тензодатчик, ни одного провода наружу, фрезерованное углубление под пайку измерительных резисторов, сами резисторы покрыты компаундом без признаков экономии.



Калибровка

И снова без комментариев. Калибровка реально впечатлила, не надо иметь семь пядей во лбу, что бы понять ее уникальную простоту и незамысловатость – разбирать весы не надо! Достаточно взглянуть на схему материнской платы.

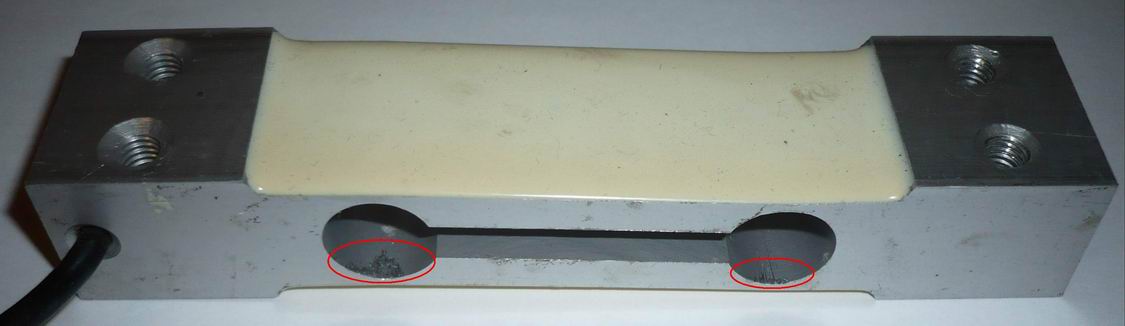

Припиловка тензодатчика.

Но и этого оказалось мало, впечатлила инструкция по настройке тензодатчика. Достаем напильник и начинаем обрабатывать тензодатчик до идеала.



UPD 05.04.2014. Уже после создания материала в ремонт пришли весы с аппендиксом, который при ближайшем рассмотрении оказался фабричного изготовления, если учесть наличие заводской пломбы, то создается впечатление, что устройство установлено при производстве еще в сараях дадюшки Ляо. К сожалению фотоаппарат под рукой не было, поэтому приведенные фото несколько отличаются от встреченного модуля, но отличия небольшие.

Китайская рука дружбы.

Для тех же мальчишей-плохишей, у которых нет знакомых «Кулибиных» - дядюшка Ляо готов предоставить готовое решение.

Чудо платка от дядюшки Ляо позволяющая при приемке занижать вес до 20%, а при отпуске завышать вес до 20%.

Наличие такой платы позволяет делать просто чудеса при взвешивании товара, причем даже проверка эталонной гирей не выявит погрешность!!! Это достигается установкой стандартного модуля связи с брелком используемого в сигнализациях автомобилей.

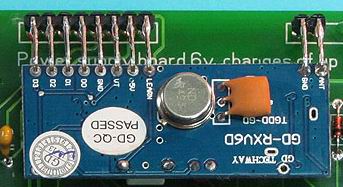

Модуль приемопередатчика, позволяет управлять весами с брелка.



UPD 16/10/2014. Коллега vladnsk нашел ошибки в публикации и существенно улучшил качество материала.

  • Во первых. Обнаружена неточность в схеме клавиатуры, старая редакция схемы клавиатуры от zival, новая редакция схемы клавиатуры от vladnsk.
  • Во вторых. Обнаружена неточность высказывания мыслей. По поводу калибровки весов - этот пункт подправили, надеемся мысль, которую хотели выразить, теперь читается более осмысленно.
  • В третьих. Публикация качественно улучшилась, добавилась инструкция по эксплуатации и методика калибровки.
  • В четвертых. Наши предположения по поводу всеядности весов подтвердились. Весы откалибровались на тензодатчике  1-PW6KRC3/20k-C от весов Меркурий - 315 с выходным сопротивлением в 350 Ом. Хотя датчик менять не стали, а подтянули один из выходов родного датчика через 160 кОм на питание. Линейность во всем диапазоне  - в норме.
