Весы Масса-К ВТ.
Сайт производителя весов Масса-К massa.ru, один из тех немногих сайтов сделанных не для галочки. Сайт полезен всем категориям – покупателям, дилерам, сервисным центрам.
Весы имеют довольно необычную архитектуру для весов. Блок АЦП находится непосредственно на тензодатчике, что делает процедуру калибровки довольно неудобным занятием, если не сказать больше – грязной и трудоемкой работой.
Архитектура весов Масса-К серии ВТ.
 |
Что бы понять, почему процесс калибровки весов Масса-К серии ВТ считается трудоемким процессом, рассмотрим на схематичном рисунке пасположение калибровочной перемычки. Калибровочная перемычка находится на блоке АЦП, под защитной крышкой, которая в свою очередь держится на четырех винтах. Для того что бы добраться до винтов 1,2 необходимо открутить 4 верхних крепежных болта, а что бы добраться до винтов 3,4 необходимо открутить 4 нижних крепежных болтов, то есть фактически полностью разобрать весы. Учитывая, что весы относятся к классу напольных, то надо понимать чистотой весовая платформа не отличается. Теперь можно понять, почему калибровка занимает несколько больше времени, чем на стандартной архитектуре весов.
Схематичное устройство платформы весов ВТ. |

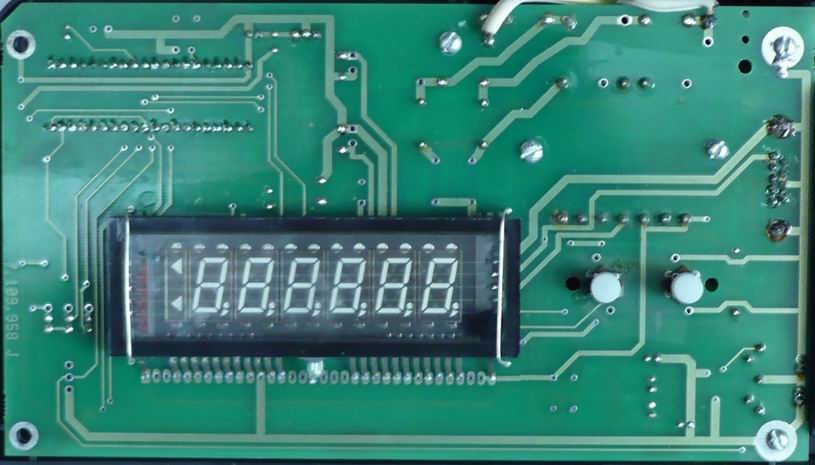

Для весового индикатора Масса-К серии ВТ используются два типа материнских плат. Возможно вариантов еще больше, но встречались только такие.
| Вариант I | Вариант II |
 |
 |
 |
 |
| 7.109.958 J | 7.109.958 O |
Для весовой платформы Масса-К серии ВТ используются два типа тензодатчиков. Цифры в конце названия тензодатчика, обозначают грузоподъемность весов, в которые эти датчики будут установлены.
| Вариант I | Вариант II |
| ЭЧ-150 | BT-DLC-300 |
 Тензодатчик ЭЧ-150 для весовой платформы ВТ |
 Тензодатчик BT-DLC-300 для весовой платформы ВТ |
 Тензодатчик ЭЧ-150 для весовой платформы ВТ |
 Тензодатчик BT-DLC-300 для весовой платформы ВТ |
 Тензодатчик ЭЧ-150 для весовой платформы ВТ, блок АЦП |
 Тензодатчик BT-DLC-300 для весовой платформы ВТ, блок АЦП |

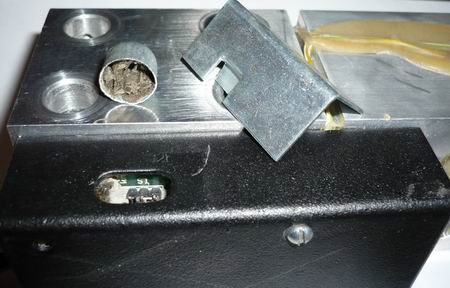

 Тензодатчик ЭЧ-150 для весовой платформы ВТ, калибровочная перемычка |
 Тензодатчик BT-DLC-300 для весовой платформы ВТ, калибровочная перемычка |
Тензодатчик ЭЧ-150 для весовой платформы ВТ |
Тензодатчик BT-DLC-300 для весовой платформы ВТ
Тензодатчик BT-DLC-150 для весовой платформы ВТ |
Настройка весов.
Просмотр программирующего кода (делается без включенной перемычки калибровки), во время прохождения теста нажать один раз клавишу "Т". По окончании теста нажать пять раз кнопку "->0<-". На индикаторе высвечивается программирующий код.

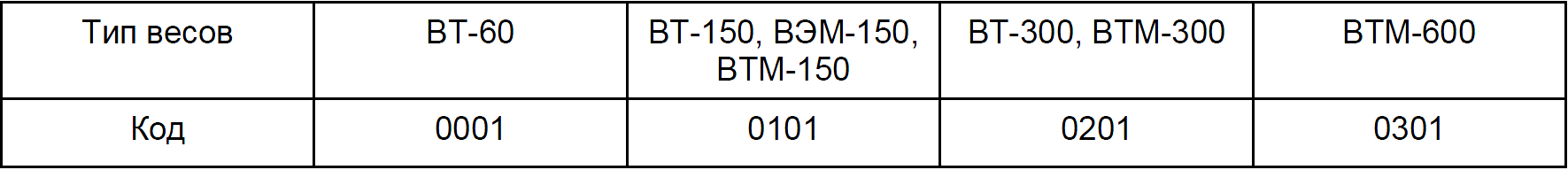

В зависимости от варианта исполнения тензодатчика
| Вариант I | Вариант II |
 Параметры меняются согласно инструкции.
|
 Параметры неизменяемые и программируются на заводе |
Смена внутреннего ПО.
Версия 8.4 (HEX) для платы с люминесцентным индикатором прошивается в процессор AT89C51, с последующим запаиванием на плату.
Ремонт
|
Важно! Датчики весов серии ВТ давно сняты с производства. Аналогов и замены нет. |
1. При включении на индикаторе высвечивается < 0.000.00 >.
Проверяем работоспособность процессора, для этого:
- Выключаем весовой индикатор.
- На 9-и пиновом разъеме X1 замыкаем 1 и 6 контакты.
- Включаем весовой индикатор.
- А - На индикаторе < 0.000.55 > - процессор исправен, дальше не читаем.
- В - На индикаторе < 0.000.00 > - процессор не исправен, читаем дальше.
- Выключаем весовой индикатор.
- Замыкаем 10-11 ноги процессора.
- Включаем весовой индикатор.
- А - На индикаторе < 0.000.00 > - неисправен процессор
- В - На индикаторе < 0.000.55 > - неисправна часть платы между процессором и разъемом.
В случае неисправности процессора, меняем. Процессор AT89C51 программируем прошивкой версия 8.4 (HEX), и только после этого устанавливаем процессор.
2. При включении на индикаторе высвечивается < 0.000.00 >, при проверке процессора на дисплее индикатора < 0.000.55 >. Возможно два варианта поломки:
- неисправен/перебит кабель от тензодатчика до весового индикатора.
-
неисправен тензодатчик, для полноценной диагностики требуется провести калибровку.
15 комментариев
Не светится индикатор
Обрыв нити накала, проверяется визуально - свечение нитей накала в темноте.
Перебит кабель (и/или закорочены провода в кабеле) от тензодатчика до весового индикатора.
Неисправен процессор, если напряжение на 40 ноге процессора (не 5-вольтовой цепи!!!, так как питание процессора и 5-вольтовая шина развязаны через резистор R24, которого нет на схеме из ремонтной документации) слишком мало или отсутствует - неисправен процессор.
пока не поставил 1 лок бит весы запускаться отказывались.
была засветка всех сегментов индикатора
про 31 ногу не знал спасибо заинформацию теперь буду знать.
Весы работают, но в первом сегменте индикации горит |Е 0.00|
В чем причина не подскажете?
неисправен/перебит кабель от тензодатчика до весового индикатора.
неисправен тензодатчик, для полноценной диагностики требуется провести калибровку.
Если кабель не перебит, то неисправен тензодатчик или требуется его калибровка.
Версия 8.4 (HEX) для платы с люминесцентным индикатором
Испортился датчик веса ВТ-150. Тензорезистор вышел из строя, мост разбалансирован. Но цифровая плата на датчике хорошая( сделана на основе микроконтроллера C8051F352). Подключал плату к нецифровому датчику, - весы работают.
Можно что-то из современных датчиков купить, к примеру от Масса-К, и заменить (добавить) родную цифровую плату? По габаритам датчик DLC-M (200кг) (НПВ 150 кг) подойдёт?. У моего (неисправного) длина 250 мм, ширина 50 мм, высота 55 мм, расстояние между отверстиями крепления 40мм Х 30мм, резьба М8.
