Moulinex model 573912 - замена двигателя

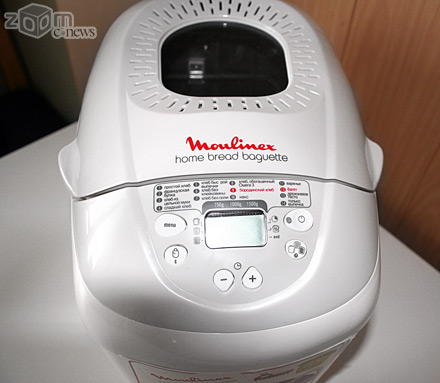

Хлебопечка Moulinex, фото взято со стороннего сайта
Введение. Коллега 1Rezistor поделился своим опытом ремонта хлебопечки Moulinex model 573912. Ремонт хоть и далек от электроники, но тут интересен именно подход к решению проблемы. Специфика современного рынка запчастей к бытовой технике имеет тенденцию к невыгодности ремонта как такового, иногда запчасть стоит даже дороже, чем новое устройство в сборе. Поэтому ремонт становится невыгодным по определению, на помощь ремонтникам приходит «импортозамещение”, которое позволяет добиться даже более высокого качества ремонта, при меньшей стоимости запчастей.
Ремонт. Попала мне на ремонт хлебопечка Moulinex 573912 (OW500431). Причём попадала она ко мне в ремонт дважды. Первый раз, в хлебопечке, сгорел диод на плате выпрямителя мотора. Уж точно не помню, какой-то из D1....D4 и заменил я его на КД226В. Всё прекрасно работало. Прошло время.
Схема платы выпрямителя.
Второй раз дело пошло хуже, сгорел мотор, пробило коллектор мотора и ламели коллектора мотора зауглились. Покупать новый мотор оказалось дорого, стоит такой мотор в магазине 3000руб.(не про жабу разговор, а про идею улучшения конструкции). К тому же, купленный мотор, может тоже проработать не долго.
Дядюшка Ляо не очень-то хотел, чтобы он исправно работал длительное время. Поэтому я пошёл на барахолку и приобрёл замечательный мотор отечественной конструкции. Мотор б\у стоил всего то 500рублей (выбрал из нескольких внешним видом получше).

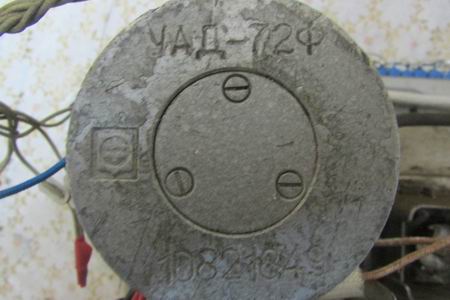

Двигатель УАД-72Ф
Двигатель УАД-72Ф оказался почти полным аналогом двигателя ZYT4245-23 за одним исключением УАД-72Ф асинхронный (нет коллектора, ротор короткозамкнутый). Ресурс работы определяется только двумя подшипниками.
Двигатель ZYT4245-23
У старого двигателя (а ему теперь уже всё равно) я отрезал вал. В валу было просверлено отверстие чуть-чуть меньше, чем вал УАД-72Ф и затем на горячую одет. Предварительно у УАД-72Ф необходимо сточить шпонку, все усилия её вынуть не увенчались успехом.

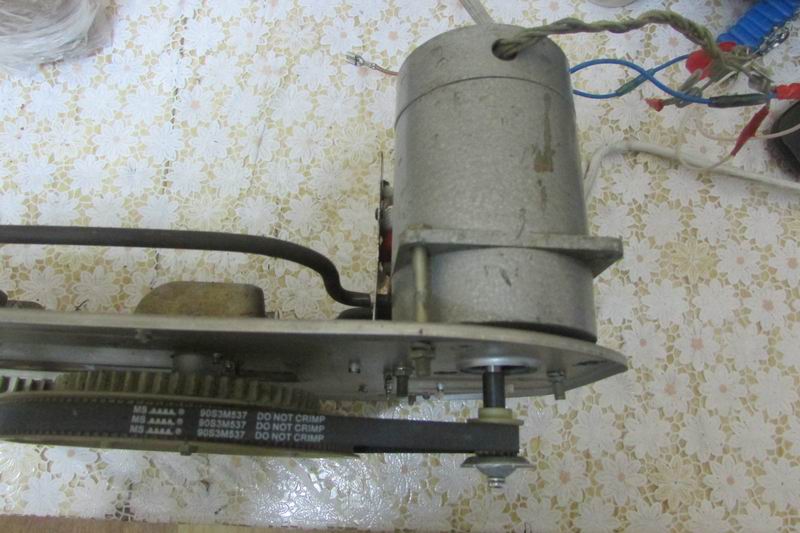

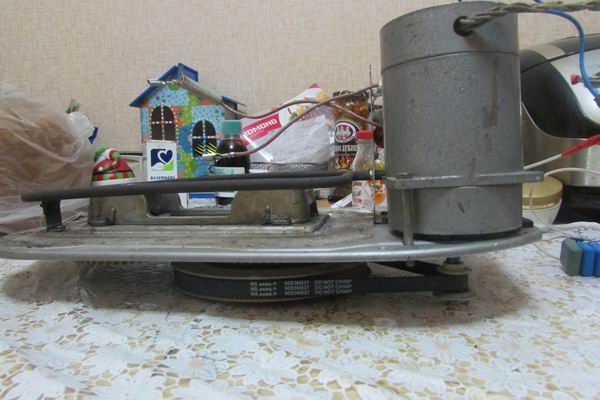

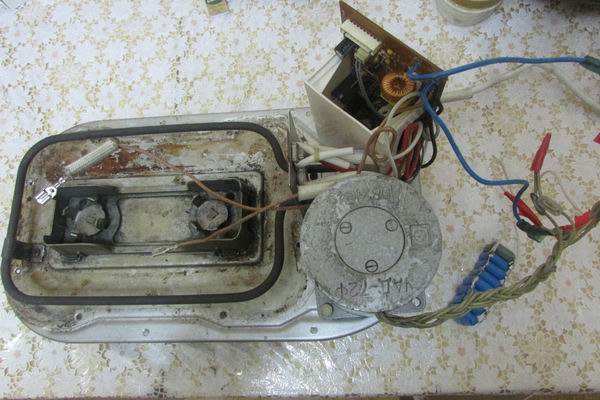

Затем в металлическом основании было сделано три отверстия под крепление «нового» двигателя. Вся конструкция закреплена на трёх болтах + чёрная пластиковая прокладка от старого двигателя.

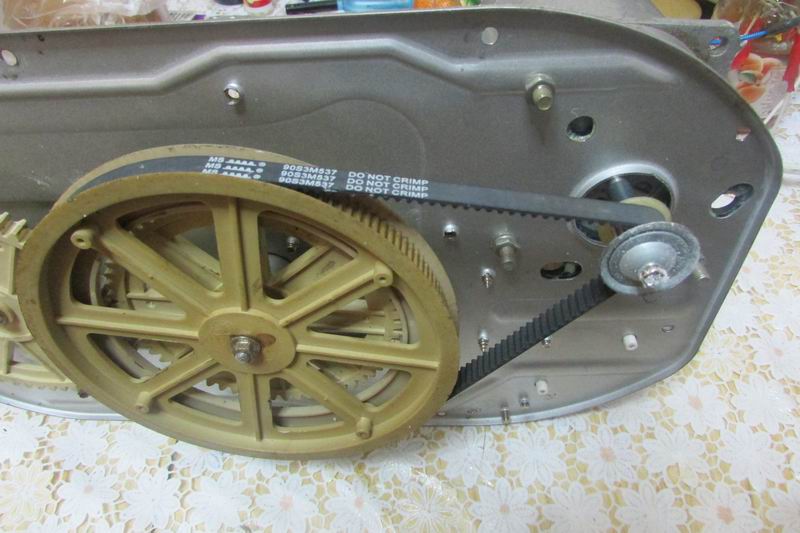

Почему на трёх болтах? Да потому, что одно ухо у двигателя крепить не к чему. И спиливать ухо у двигателя не надо, расширяющийся к верху корпус позволяет этого не делать, всё подходит почти идеально. И на трёх болтах он держится «молодцом». Единственный момент в монтаже – не перетянуть натяжение ремня, иначе двигателю будет трудно стартануть (как и коллекторному). Мощность ZYT4245-23 примерно такая же, как и у УАД-72Ф и составляет по паспорту 50Вт. Понятно, что асинхронный двигатель нуждается в стартовом конденсаторе – его ёмкость 5мкФ х 630В. Естественно плату выпрямителя (BOARD MOTOR) пришлось выкинуть.
Испытание новой хлебопечки, приятно удивило, особенно скорость размешивания теста. Тесто было просто в экстазе. Теперь, почти вечная хлебопечка, может радовать своего хозяина наисвежайшим хлебом. Удачи.
1Rezistor
