Масса-К ПВ-15 - замена тензодатчика на весах. Особенности замены.

March 24, 2014 4435 просмотров

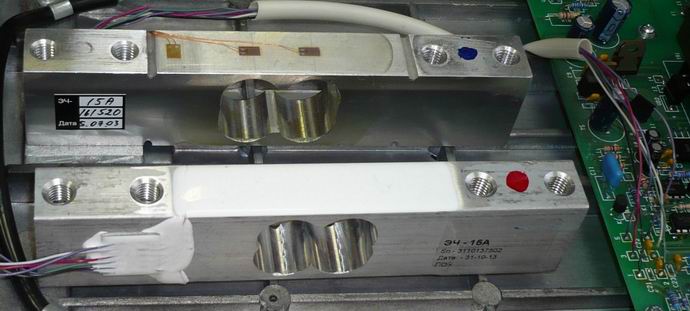

Тензодатчик ЭЧ15-А, несмотря на сходство, близнецами не являются

Избалованные ремонтами весов CAS, Scale столкнувшись с заменой тензодатчика в весах производства Масса-К серии ПВ, были порадованы небольшими открытиями.

1. Обозначение верха тензодатчика обозначено краской в виде цветного кружка.

2. Цветовая маркировка проводов  тензодатчиков не совпадает, каждый раз придется подбирать провода заново.

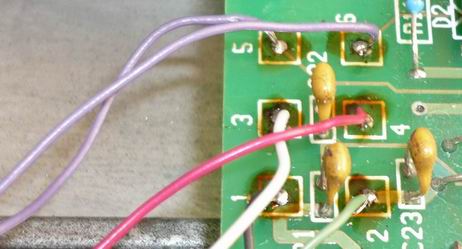

Цветовая маркировка датчика ранее установленного на весах Цветовая маркировка нового датчика установленного на весах

3. Датчик ЭЧ-15А имеет на борту терморезистор, цветовая маркировка фиолетовая. Оба провода равнозначны.

4. При невозможности подстроить резистором R15 показаний тензодатчика, необходимо поменять местами провода на контактах 3-4.
