Замена ТПГ, весы CAS CL5000J

4 июля 2014

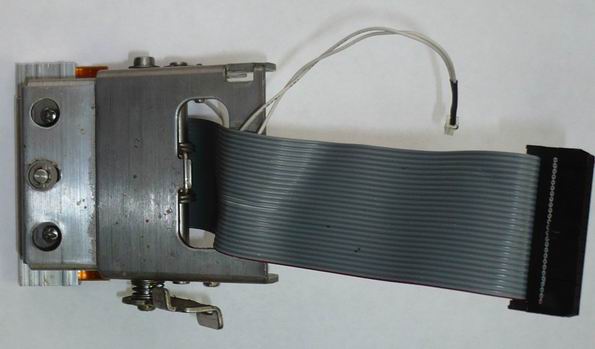

Рис.1 Блок термопечатающей головки вместе с датчиком открытия головки.

Несколько оригинальное исполнение конструкции принтера, вызывает некоторые вопросы у механиков первый раз встретившихся с весами CAS CL5000J. Именно замена термопечатающей головки и чистка ведущего вала от налипших этикеток, становится сложным ребусом для неопытных механиков, который заканчивается полной разборкой корпуса весов. А на самом деле все достаточно просто, откручиваем шестигранником крепежный болт, которым крепится блок головки, и отключаем разъем ТПГ и разъем датчика открытия ТПГ.

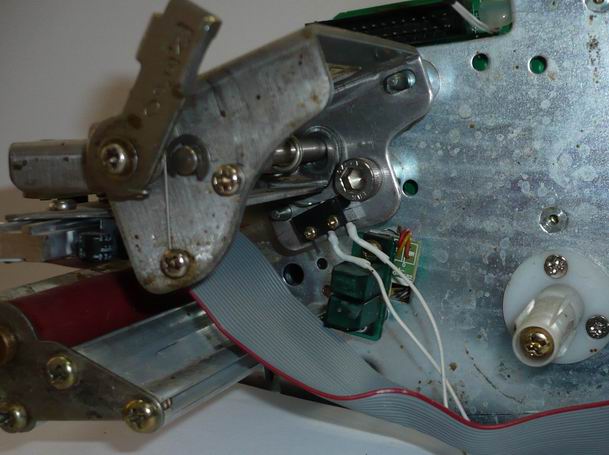

Рис. 2 Шестигранный крепежный болт блока термопечатающей головки. Кабеля для удобств опущены вниз, на практике этого делать не надо.

Высокую точность механизма принтера можно оценить по тому факту, что головка не юстируется, а сам блок ТПГ держится на трех точках. Собственно, как и у всех моделей весов CAS.

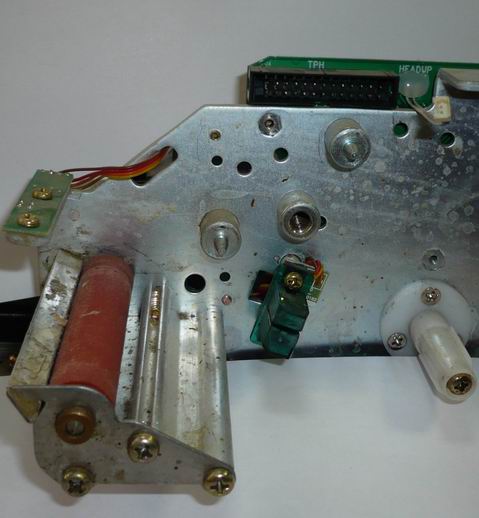

Рис. 3 Качество принтера поражает своей точностью подгонки деталей друг к другу.

Сборка, благодаря точности механизма принтера не вызывает никаких проблем. Блок ТПГ устанавливается на свое место без всяких дополнительных регулировок и с первого раза.

Теги: CAS, CL5000J, Весы, ТПГ
