Кулон 715d - принцип работы зарядного устройства, схемы, ремонт

1 июня 2014 38828 просмотров

Рис. Зарядное устройство Кулон 715d

Вообще нестандартные схемотехнические решения на основе UC X84X, наша слабость. Поэтому, когда пришлось столкнуться с нестандартным для нашего профиля оборудованием, первое желание было отказаться от непрофильного ремонта. Но даже беглого взгляда на схему, было достаточно, что бы понять – решения, реализованные в зарядном устройстве Кулон 715d довольно оригинальные.

Зарядное устройство Кулон 715d, описание работы.

Схема.

Запрос у изготовителя схемы на зарядное устройство Кулон 715d, как и ожидалось - результатов не дал. Странно, в отличие от большинства поставщиков, которые в принципе не имеют документацию на продаваемую продукцию. Здесь же явные признаки производства, а значит наличие документации. Прятать схему от мастеров ремонтников – нелогичный ход, схема легко повторяемая, но вряд ли повторяемая, в сети есть гораздо более простые и такие же эффективные схемы зарядных устройств. Например, лично я, перед покупкой проверяю наличие схемы в интернете, отсутствие схемы - первый признак того, что с приобретаемым товаром чо то не так, как правило достаточно беглого взгляда на схему что бы понять, следует ли покупать выбранное устройство. Правда хитрые китайцы уже изловчились, и всегда предлагают на свои устройства схему, которая в реальности, даже близко не соответсвует оригиналу, так что наличие схемы в сети - уже не есть признак качественного товара.

В сети нашлась схема на зарядное устройство, но, несмотря на хорошее качество, содержание оставляло желать лучшего.


Рис. Зарядное устройство Кулон 715d, схема, найденная в интернете. Не рекомендуется для ремонта.

Схема нарисованная для ремонта, наверное, тоже не лишена ошибок, но мы постарались сделать их как можно меньше.


Рис. Зарядное устройство Кулон 715d, схема.



Выпрямитель

Довольно необычная реализация выпрямителя вызывает недоумение. Непривычное использование терморезистора для мягкого пуска, обычно данный элемент устанавливается до диодного мостика. Отказ от стабилизированного питания – необъяснимое инженерное решение, скорее всего для более быстрого включения при запуске. Емкость конденсатора С2 (100мкФ*350В) косвенно говорит о выходной мощности в 100Вт. Итого при выходном напряжении в 13В, выходной ток составляет 7А, что делает устройство довольно серьезным блоком питания, а не зарядным устройством.



Элементы запуска.

В качестве элементов запуска используется резистор R1 (75кОм, 2 Вт) - классическая схема, на китайский манер. По соображением электробезопасности – резисторов должно быть два, при выходе из строя одного резистора, второй должен ограничивать потребляемый ток. Задача элементов запуска – обеспечить пусковой режим, потребление в этом режиме имеет максимальное значение Istart - 1 мА, а напряжение запуска (ULVO) = 8.6В .

Соответственно:

R1 =< (Udc_min - Ustart)/Istart=(249В-8.6В)/1мА= 240кОм

Для стабильного запуска желательно использовать 200кОм.

Мощность резистора, при Uпотр=16В, так как стабилитрон D13(P6KE15A 14,3…15,8В/1мА) не даст превысить это напряжение.

Pr=(Udcmax-Ustop)*(Udcmax-Uпотр)/R1=(373В-16В)* (373В-16В)/200кОм=0,64Вт

Но вместо R1 с номиналом (200кОм 1Вт) мы наблюдаем 75кОм 2Вт. Такое решение дает стабильный пуск, но при довольно сильном тепловыделении. Что можно увидеть на зарядном устройстве, оказавшемся в ремонте.


Рис. Краска на пусковом резисторе потемнела и номинал резист ора нечитаем.

Нет полной уверенности, но резистор R1 рассчитан на работу с микросхемой 1114ЕУ10, у которой пусковой ток не менее 1,5мА.



Схема питания ШИМ контроллера.

Тут довольно избыточное решение, экономия на резисторе R1, здесь с лихвой перебивается необычной щедростью. Стандартная схема питания R2(8.2 Ом), D12(HER108), С9(47мкФ*50В), расширена НЧ П-образным фильтром С38, R3(150), C11, что косвенно говорит о борьбе с паразитными выбросами, довольно большое значение R3(150) позволяет эффективно бороться с паразитными выбросами. Но вот стабильность работы зарядного устройства на холостом ходу явно под вопросом, из за слишком большого номинала R3(150) и как следствие большое падение напряжение на холостом ходу. Скорее всего, этим и объясняется перегрев пускового резистора, холостой ход явно не является сильной стороной этого устройства.

Конденсатор С9(47мкФ*50В) явно рассчитан на емкостную нагрузку в 2000мкФ, поэтому емкостная нагрузка в 10000мкФ, кажется явным перебором, и устойчивость запуска под большим вопросом.

А вот назначение диода D10(HER108) неясно, с таким включением приходится впервые.



Грифлик

Наряду со стандартным грифликом в первичной обмотке, можно увидеть довольно редкое явление для обратноходового блока питания, грифлик в цепи силового ключа C4(100*2кВ), D9(HER209), R4(300 Ом).

Дисплей

Коллега прислал на запчасти несколько дисплеев, благодаря этому, у нас есть схема дисплея. Дисплей подключается к точкам 8, 9, 10.


Рис. Схема дисплея.

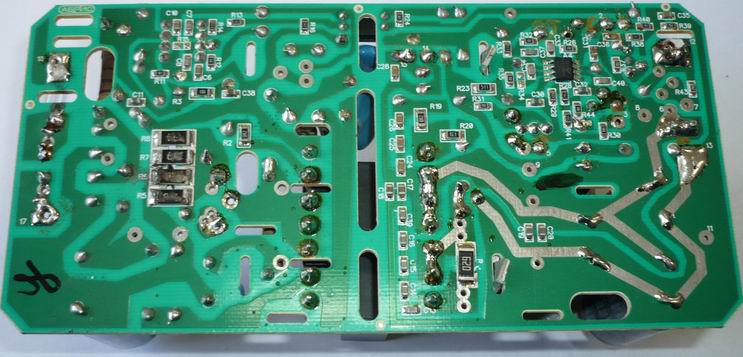

Ремонт

Выход из строя силового ключа на ШИМ-контроллере UC3845, довольно редкое явление, которое говорит о том, что силовой ключ работал не в режиме. Как и следовало ожидать выход из строя силового ключа A1 (P10NK60Z) повлек за собой выход цепей токового датчика, сам датчик R5, R6, R7, R8 (1 Ом), цепи токового измерителя R10(5,6кОм), UC3845.

Первые ремонтные ремонты выявили причину выхода из строя - обрыв обмотки трансформатора TR1(BS25020) 8-9.

Вывод.

Не смотря на некоторую нестандартность инженерного мышления при разработке зарядного устройства, схема очень стабильна и практична. Некоторое усложнение схемы блока питания, скорее всего прихоть разработчика, чем вынужденная необходимость.

UPD 28/08/2014 Кулон715D. Неисправность со слов клиента, не регулирует ток.  При первичной диагностике выяснилось, блок питания вообще не держит нагрузку. При попытке нагрузить зарядное устройство - напряжение проваливается до 0В.  Ремонтные работы выявили - неисправен резистор R9(20 Ом), вместо положенных 20 Ом его сопротивление составляло 561 Ом. Также были заменены: силовой ключ A1 (P10NK60Z), токовый датчик R5-R8 (1 ом) и дрыгалка A1 (UC3845B). Кстати, одной из особенностей зарядного устройства является - ток начинает регулироваться при нагрузке свыше 1А, при токах меньше 1А регулировка не работает.

UPD 05/09/2015 Очередная поломка начинает наталкивать на мысль о том, что при ремонте ЗУ Кулон 715D следует уделять особое внимание драйверу R9 (20 Ом) силового ключа. Так как этот резистор имеет тенденцию повышать свое сопротивление, на этот раз его сопротивление стало 16 кОм вместо положенных 20 Ом
