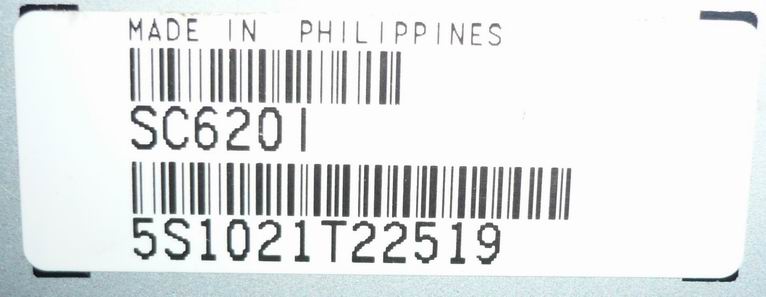

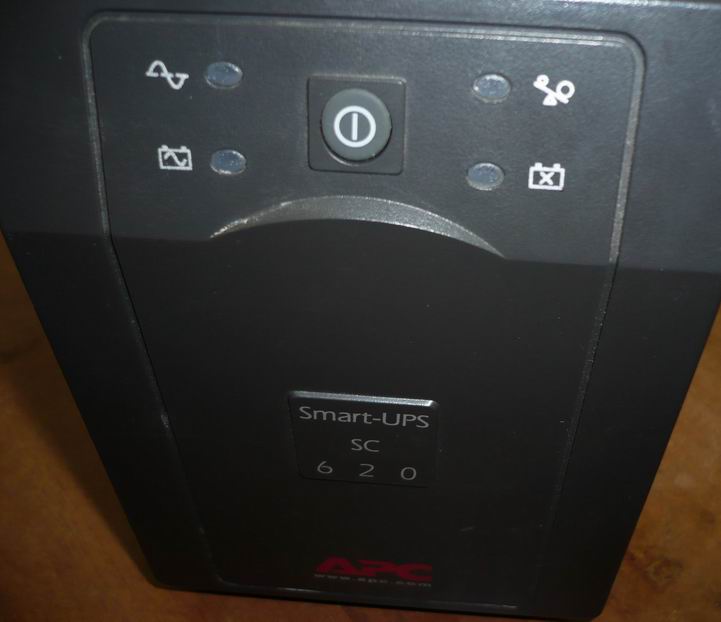

APC Smart CS620I (640-0232K) типовая неисправность

15 ноября 2013

Заявленная неисправность.
Периодически пищит под нагрузкой.
Дополнительные признаки.
Нечеткое включение при тестировании, при переходе на тестирование инвертора под нагрузкой срабатывает защита, источник бесперебойного питания (ИБП) уходит в режим перегрузки. Без нагрузки возможно, более менее стабильное включение, но на выходе (165-175 В).
Ремонтные работы.
Замена 6 конденсаторов 22*16. При наличии ESR метра, можно менять не все конденсаторы, а только  неисправные. В случае если неисправно реле RLY2, RLY3, RLY4, то после замены реле необходимо заменить эти конденсаторы. Их поломка вторична и связана с нестабильной работой электроники, как результат слишком частое срабатывание реле.


Алгоритм работы реле.
RL1 стоит на входе питания 220 вольт, при подаче питания всегда включается.  Функции - дает питание на зарядное устройство ИБП. Работает в любом режиме, включен или выключен ИБП. Так же с зарядного устройства питается вся электроника ИБП. В случае если RL4 включена, то фактически обеспечивает транзит 220в на нагрузку.
RL2 функция несколько неясна. При выключенном питании и инверторе, подключает на выход низкоомную нагрузку в виде одной обмотки автотрансформатора. Скорее всего служит защитой в виде индуктивной нагрузки для защиты выходных цепей инвертора. (подключена к коричневой обмотке (работает коричневая - белая))
RL3 Включена в режиме переключения обмоток автотрансформатора (оранжевый- минимальное напряжение, черный - максимальное напряжение)
RL4 Подключает нагрузку. Работает в режиме выключателя. Фактически если нажата клавиша включения реле включено, и наоборот.

Схема хоть и не совпадает, но структура и логика цепей совпадает.Скачать.

Схема платы 640 - 0232H, почти родная схема для платы 640-0232K, различия не обнаружены.
