APC Smart CS620I (640-0232K) типовая неисправность. Часть II.

3 августа 2014

Рис.1 APC Smart CS620I (640-0232K)

Несмотря на хорошее качество сборки, и удачному сочетанию цена-качество, APC Smart-UPS CS620I довольно частый гость в ремонтной мастерской. Мы уже уделяли внимание типовой неисправности  этого типа ИБП, пришло время расширить список типовых дефектов.

Особенность этой модели ИБП в том, что он идеален для профессиональной защиты домашнего компьютера. Довольно высокая цена оправдывается  высокой надежностью и гарантией сохранности данных при перебоях питающего напряжения. Но применение ИБП в бытовых условиях приводит к тому, что относительно опытные пользователи  меняют аккумуляторы самостоятельно. В замене аккумуляторов собственными силами нет особого криминала, как правило, пользователь, взявшийся за отвертку и сумевший правильно купить аккумулятор, может и откалибровать  ИБП. Но есть один нюанс при замене аккумуляторов для ИБП APC Smart-UPS CS620I о котором пользователи не догадываются - заводской дефект заложенный производителем. Те, кто постоянно меняют аккумуляторы на этом типе ИБП, об этом не говорят, не потому что скрывают знания, а потому что не видят в этом дефекта и на автомате его устраняют.



Рис. 2 APC Smart CS620I (640-0232K) два ИБП для сравнения, хорошо видно плата переднего ИБП сильно выгнута в центре. Плата дальнего ИБП тоже имеет небольшой  изгиб, но для наглядности крепежные болты убрали – и плату «отпустило».

Дефект заключается в банальной деформации корпуса из-за отсутствия ребра жесткости в верхней части корпуса. На самом желе ребро жесткости есть, его роль которого выполняет железный корпус ИБП, но справляется  кожух со своей задачей плохо. Производитель частично учел вероятность деформации и установил специальные изоляционные прокладки, но совсем не учел двух факторов.

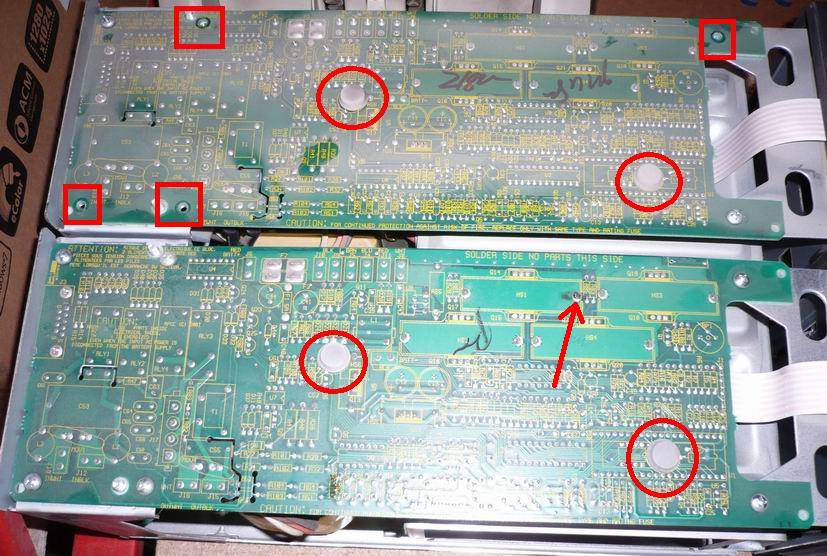

Рис. 3 APC Smart CS620I (640-0232K), изоляционные прокладки обведены кружками. Для примера были удалены крепежные болты и плату «отпустило» - она выпрямилась. Стрелкой указана точка замыкания на корпус, именно эта точка всегда(!) коротит на корпус.

  • Параллельные плоскости определяют три точки (рассматриваем плоскость материнской платы и плоскость железного кожуха ИБП), а значит, шансы такой доработки по двум точкам защитить плату от короткого замыкания с железным корпусом стремятся к нулю, что и показывает практика.
  • Изоляционные прокладки расположены по краям материнской платы, в то время как максимальный изгиб наблюдается в геометрическом центре платы, и хотя само короткое замыкание происходит не на участке максимально приближенным к железному кожуху, все же изоляционная прокладка, установленная по центру не допустила бы короткого замыкания с корпусом.



Рис.4 APC Smart CS620I (640-0232K), изгиб материнской платы приводит к короткому замыканию инвертора на корпус, со всеми вытекающими последствиями.

Собственно из описания дефекта становится ясны действия персонала при замене аккумулятора на ИБП APC Smart-UPS CS620I – устанавливаем изоляционную прокладку из электротехнического картона по размерам и поверх материнской платы, и никогда не узнаем о выходе из строя ИБП при замене аккумуляторов. Самым бюджетным вариантом доработки является удаление крепежных болтов, оставляем только два болта по диагонали – эти болты предварительно выкручиваются и снова закручиваются. Вариант с удалением «ненужных» болтов не рекомендован для повторения и годится лишь для «полевых» условий в отсутствие изоляционных материалов.
