Атол 11Ф - ошибка "ФН отсутствует". Диагностика. Ремонт.

July 9, 2020 943 просмотров

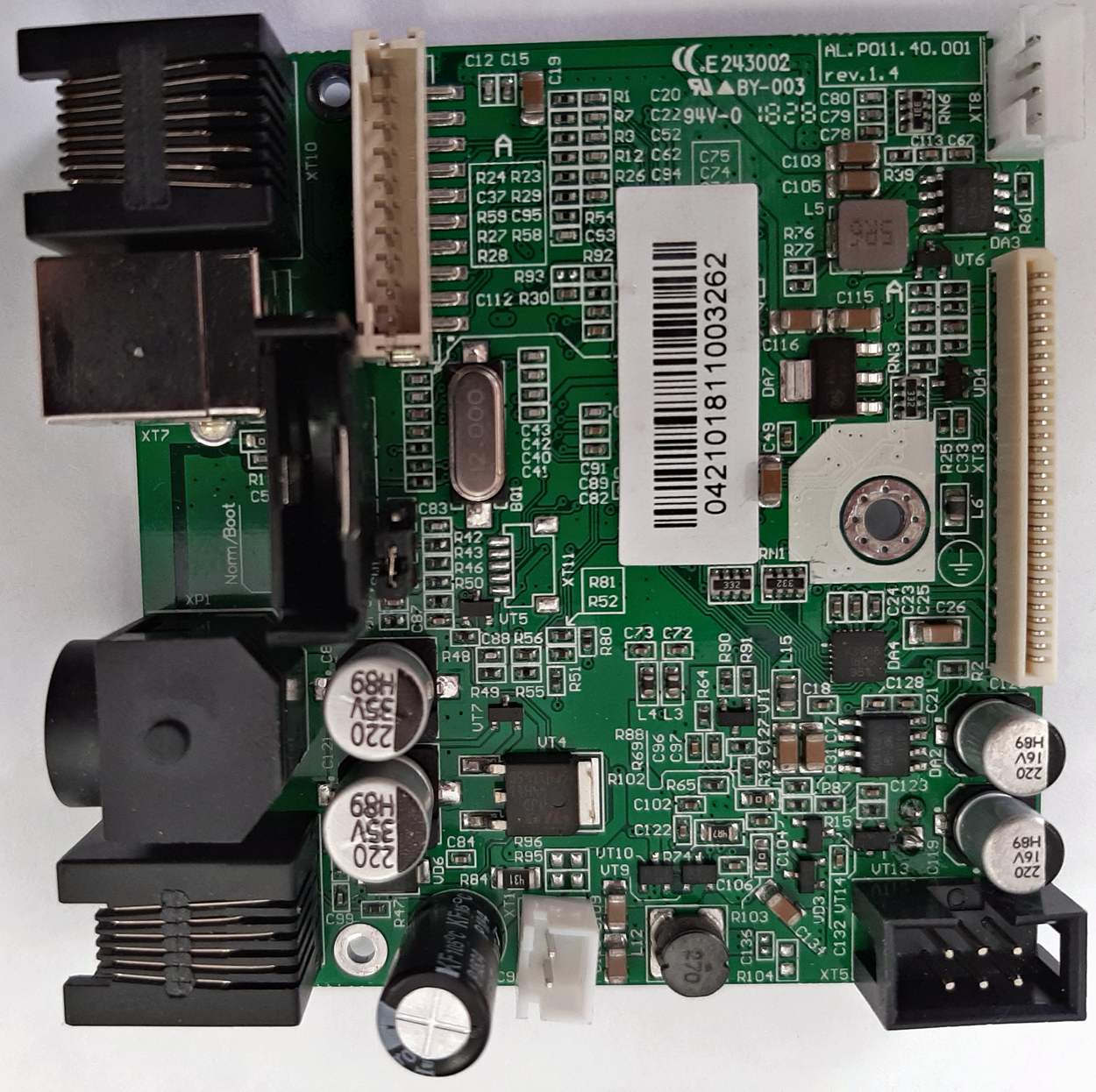

Системная плата Атол 11Ф rev 1.4

Введение.Данная проблема может возникнуть как на гарантийном ККТ, так и на ККТ уже давно вышедшим с гарантии. Поломка связана с особенностью схемотехники именно системной платы rev 1.4, не сказать, чтобы это была заводская недоработка, но периодичность поломки вызывает недоумение. Данная поломка может маскироваться под другую стандартную поломку, связанную с особенностью конструкции ККТ Атол 11Ф - выпадение шлейфа ФН.

Неисправность со слов заказчика. При включении ККТ выдается ошибка "ФН отсутствует".

Первичная диагностика. Обмен по линиям SDA SCL идет, при этом уровень сигналов несколько занижен. При измерении напряжения +5В питания ФН наблюдается +9В.

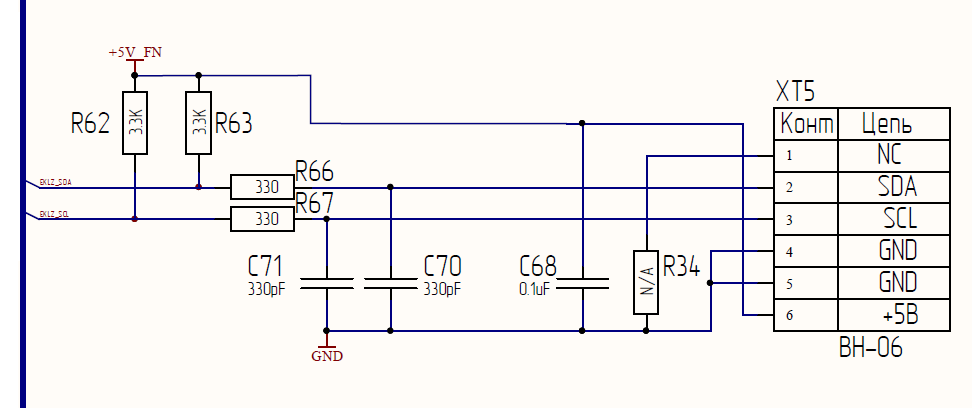

Схема подключения ФН на ККТ Атол 11Ф, системная плата rev. 1.4

Ремонт. Как можно увидеть из схемы, за формирование +5В_FN питания ФН отвечает ключ VT13 (IRLM2244), который открывается сигналом FN_PWRON. Однако ключ в данном случае не причем, так как отсутствует питание +5V, точнее наоборот присутствует +9В вместо +5В. За формирование +5V отвечает микросхема DA7 (NCP1117ST50T3G) - обычный параметрический стабилизатор, разве что с повышенным током нагрузки 1А.  Микросхема довольно дефицитная, поэтому на время поисков микросхемы можно временно установить стандартную 1117 серию на 0,7-0,8А коих много в любом магазине радиодеталей. Можно поставить например LM1117VPX-5.0 или ей подобная.

Схема формирования питания ФН в ККТ Атол 11Ф системная плата rev 1.4

Напряжение +5V удобнее всего проверять на контрольной точке 15, если там 0В или +9В, то неисправен стабилизатор  DA7 (NCP1117ST50T3G корпус SOT-223). После замены стабилизатора работоспособность ККТ восстанавливается.

Расположение КТ15 на плате Атол 11Ф, системная плата rev. 1.4
