Атол 50Ф - обзор от инженера ЦТО

February 26, 2019 1402 просмотров

ККТ Атол 50Ф имеет в комплекте непривычно низковольтный блок питания для фискального регистратора, вопреки опыту компании Штрих-М и своему опыту с Феликс 02К по использованию низковольтных блоков питания, компания Атол решила наступить на грабли с использованием низковольтных блоков питания.

Очень агрессивная политика компании Атол по продвижению Атол 50Ф заставляет приглядеться поближе к этому продукту. Технически Атол 50Ф является удешевленной версией Атол 55Ф, попробуем понять, за счет чего добились удешевления и чем это может грозить. Есть выражение - дешевле не значит лучше, однако в свое время появление ККТ Атол 30Ф (ухудшенный клон Атол 11Ф) вызвало эффект разорвавшейся бомбы, все кто хотел сэкономить покупали Атол 30Ф, как оказалось желающих было столько, что ККТ стал самой продаваемой моделью в регионах с больной экономикой.

Не смотря на оглушительный коммерческий успех Атол 30Ф (ухудшенный вариант Атол 11Ф), эффект уменьшения цены за счет качества не распространился на Атол 20Ф и Атол 50Ф (ухудшенные варианты ККТ Fprint 22ПТК и Атол 55Ф ). Атол 50Ф не пошел к массовому потребителю, желающему сэкономить на ККТ. Совершенно неожиданно компания Атол делает цену на Атол 50Ф дешевле Атол 30Ф, как результат резко выросли продажи Атол 50Ф и упали продажи ККТ Атол 30Ф.

Попробуем разобраться, за счет чего получилось удешевление стоимости ККМ.

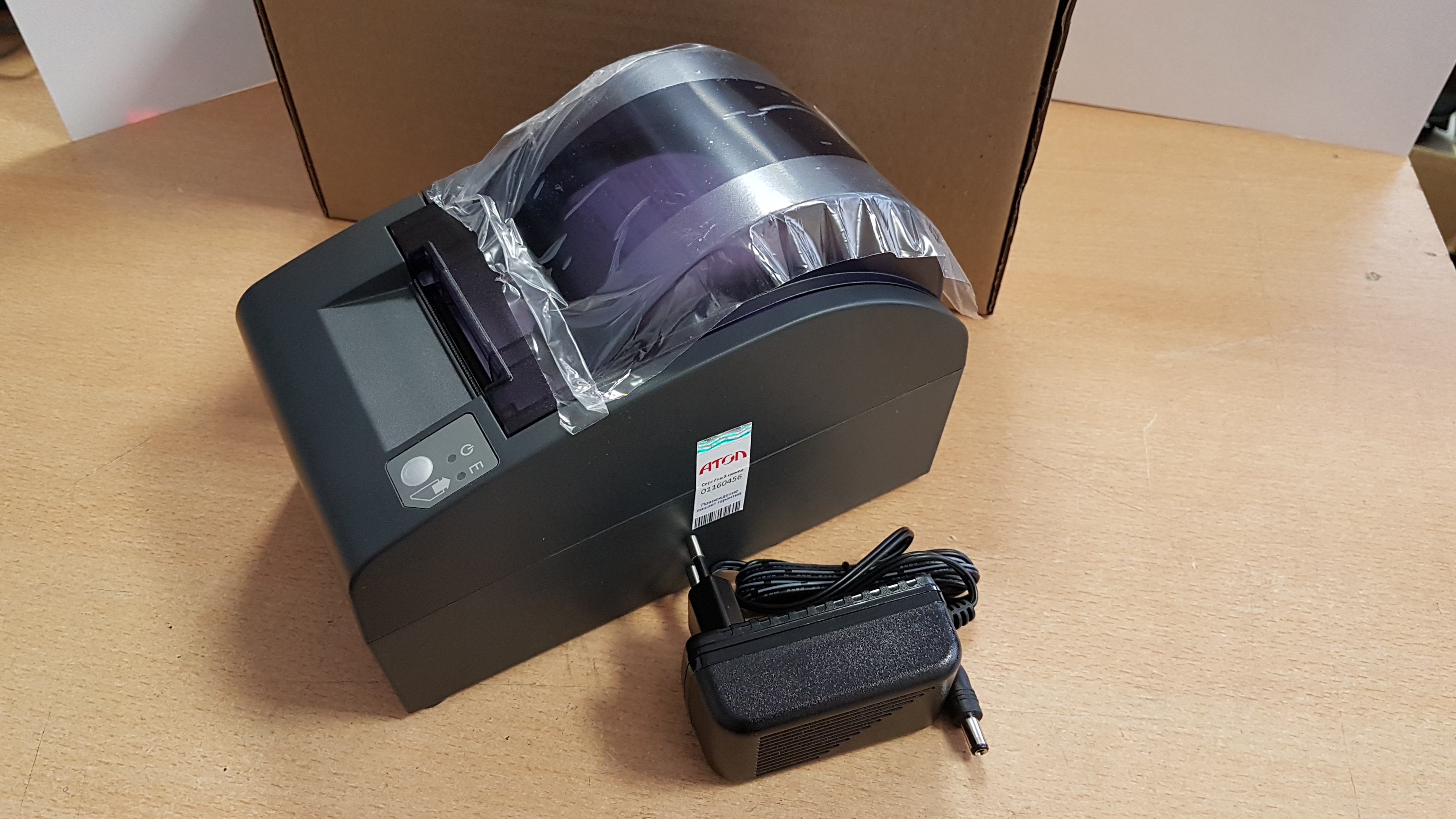

1. Первое, что бросается в глаза - это блок питания 9В/2А, этот тип блоков питания уже стал универсальным для недорогих моделей ККТ Атол. Серьезным минусом подобного блока питания - это слабый выключатель по питанию, по нему проходят довольно серьезные токи, а значит в ближайшие 2-3 года выключатель подлежит замене. Опыт эксплуатации Атол 30Ф показывает, год микропереключатель выдерживает, в Атол 50Ф переключатель установлен понадежнее. Тут надо понимать, в ККТ Атол 55Ф используется подобный выключатель, однако там блок питания 24 вольта, а значит при одном и том же потреблении по переключателю ККТ Атол 50Ф будет проходить ток в 2,7 раза больше, значит ресурс выключателя значительно ниже, закон Ома еще никто не отменял.

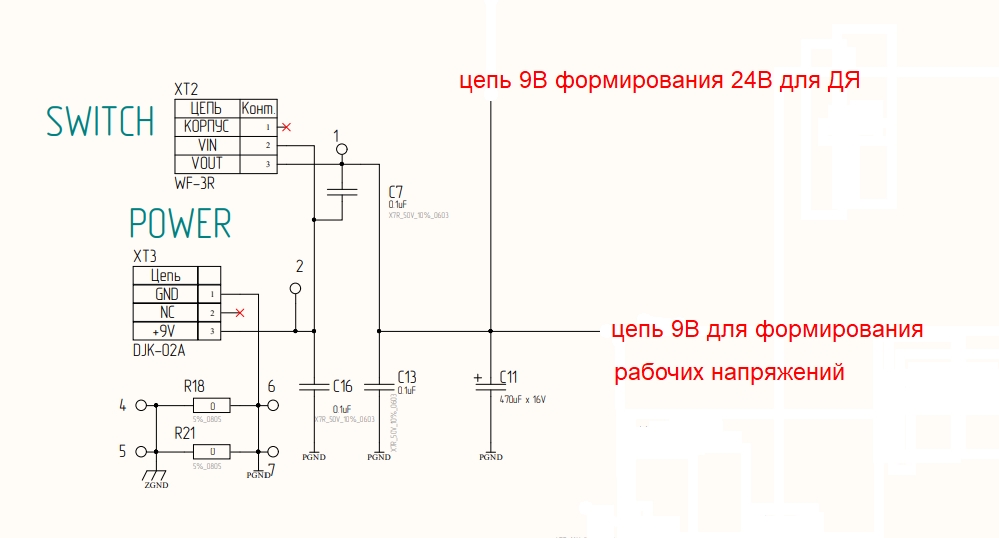

В отличии от Атол 90Ф данная подачи силового питания в Атол 50Ф не рассчитана на большие токи, весь входной ток проходит через выключатель, как результат малый срок эксплуатации последнего и невероятное количество сбоев после 3-4 лет эксплуатации.

2. В ККТ используется 245 принтер, это практически полный аналог 247 принтера имеющий радикальные отличия в термопечатающей головке.  247 принтер, это печатающий механизм со своими минусами и болячками, но в целом очень надежный принтер от компании Seiko, соотвественно 245 принтер будет иметь аналогичные болячки. Как уже было отмечено, принтера отличаются термоголовками, у 245 принтера она значительно уже и на двух кристаллах, Атол 55 имеет ТПГ на 3 кристаллах

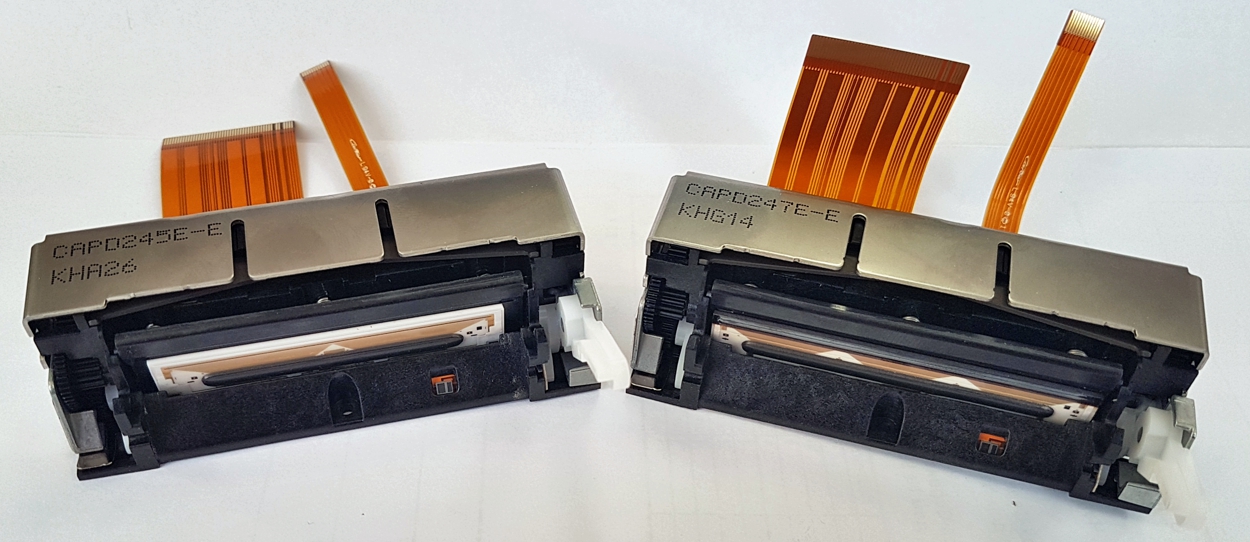

Слева 245 принтер, справа 247 принтер, внешне они похожи, различия имеются только в части ТПГ, у 247 принтера ТПГ значительно шире.

Несмотря на внешнее сходство, принтеры не взаимозаменяемые!

ККТ Атол 50 и Атол 55 показывают разные показатели печати как по скорости печати, так и по качеству. Атол 50Ф печатает заметно хуже своего старшего собрата Атол 55: он все делает медленнее и тусклее. Такое различие связано с использованием слабомощного блока  питания, который не в состоянии обеспечить нужный ток нагревательных элементов головки при качественной печати.

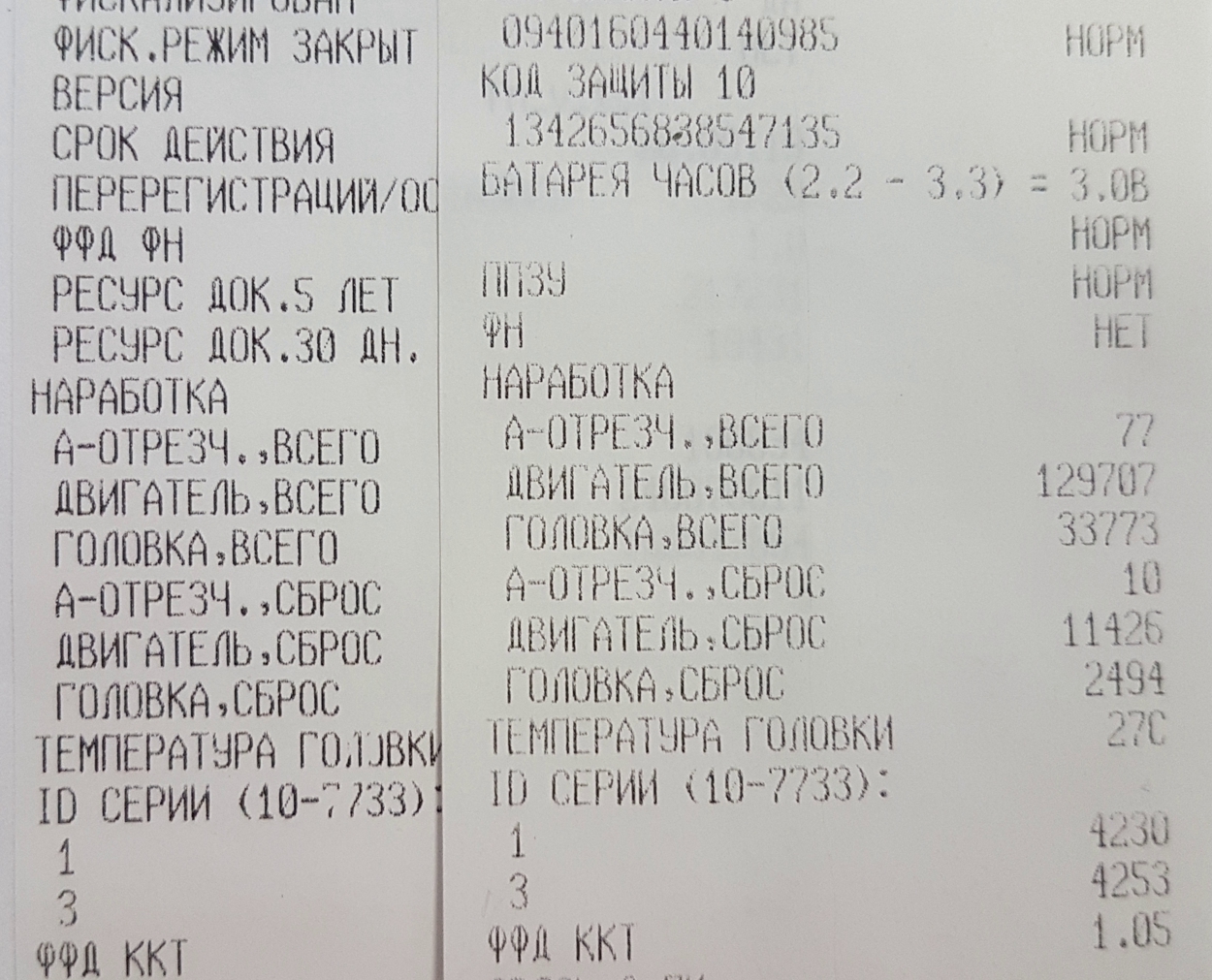

Слева Атол 55Ф, справа Атол 50Ф - настройки заводские, бумага одинаковая, прошивка одинаковая - разница в качестве печати видна невооруженным глазом.


3. На материнской плате стоит недорогой процессор LPC1768, который хорошо себя показал в Атол 90,11, 30 - процессор не самый шустрый, но с QR кодами и графикой при печати справляется без проблем. Из плюсов процессора LPC1768, то что его можно поменять "на коленке" в полевых условиях, а значит для ремонта ККТ не требуется сложное паяльное оборудование и высокая квалификация инженера по ремонту. Отсутствие COM порта удешевляет конструкцию ККТ, но при этом делает стоимость обслуживания дороже. Самостоятельно прошить boot в этом ККТ уже невозможно, требуется программатор J-Link V8 со специальным переходником или преобразователь уровней USB-RS232 TTL. Однако, надо понимать, boot прошивается довольно редко, поэтому отсутствие COM порта не сильно скажется на стоимости эксплуатации ККТ.

Прошивка boot ККТ через преобразователь уровней USB-RS232 TTL имеет незначительные отличия от Атол 30/90, все дело в том, что выводы процессора RxD0 TxD0 на плате AL.P051.41.001 rev.1.3 по какой то причине обозначены как RxD1 TxD1, настройки Flash Magic такие же как в ККТ Атол 30/90. По программатору J-Link V8 изменений в программировании нет, процесс программирования детально описан в ремонтной документации.

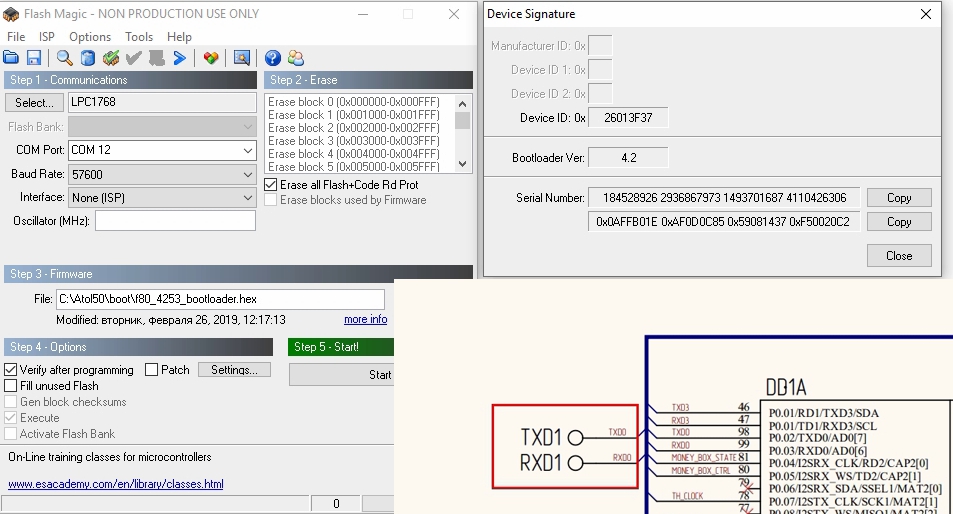

Настройки Flash Magic для программирования Атол 50Ф через преобразователь уровней USB-RS232 TTL

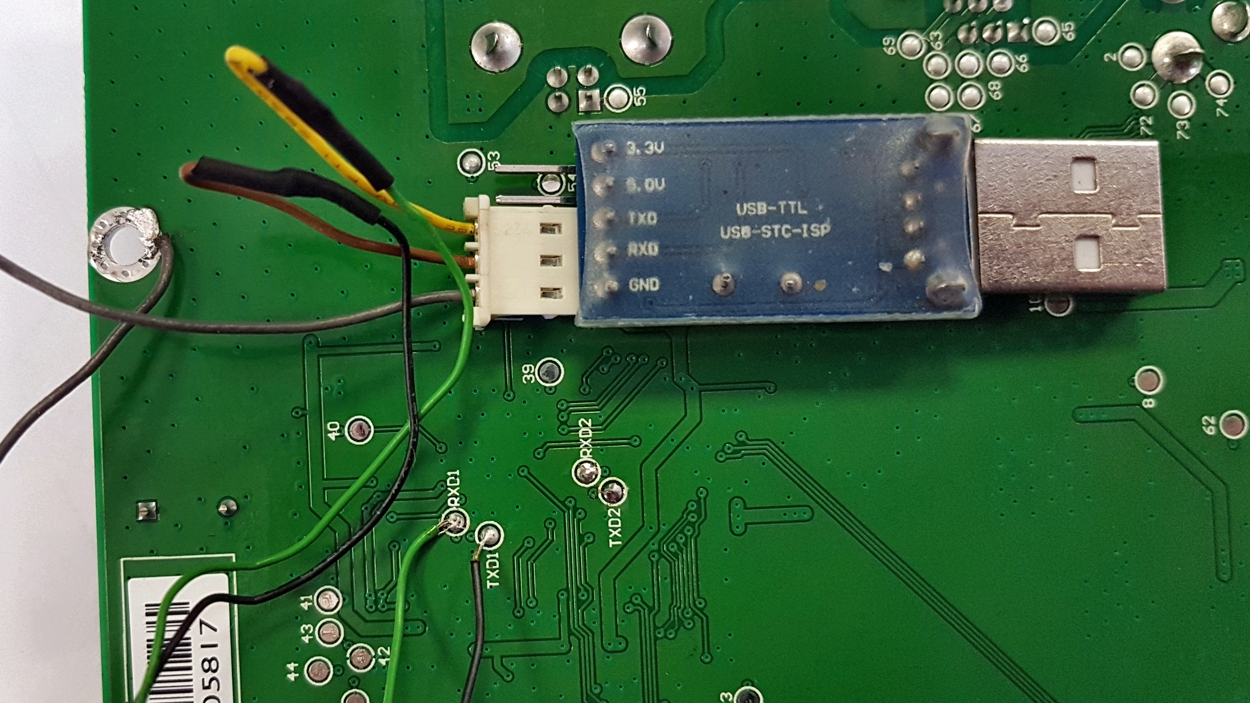

Атол 50 (плата AL.P051.41.001 rev.1.3) подключение преобразователя уровней USB-RS232 TTL для прошивки boot через Flash Magic стандартная

Важной особенностью ПО ККТ, в нем нет реализации режима ЕНВД, совсем нет.

4. При внешнем сходстве корпусов, различия все таки наблюдаются, у Атол 50 железная станина играющая роль антистатического экрана урезана почти втрое и крепится всего на двух саморезах. Не уверен, что такая смешная экономия пойдет на пользу, ведь в свое время для уменьшения количества сбоев, компания Атол предлагала дорабатывать ККМ устанавливая железную пластину под плату - видать забыли инженеры Атола про эту доработку.

Антистатический экран уменьшен почти в 3 раза и соотвественно получилась экономия на 2 саморезах.

Заключение. Ухудшение конструкции ККТ Атол 50Ф произошло только за счет электроники и блока питания, при этом механика и корпус полностью взят с Атол 55Ф, которая к слову сказать, показала себя с хорошей стороны в плане надежности. При цене ККТ ниже чем Атол 30Ф, ККТ Атол 50Ф рекомендуется для покупки - ведь при более низкой цене (относительно Атол 30Ф)  получаем лучшее качество и надежность.

Важное замечание. Обзор ККТ Атол 50Ф был сделан по результатам изучения и детальной разборки ККТ, на основе опыта эксплуатации ККТ Атол 30Ф и Атол 55Ф - при этом, опыта эксплуатации ККТ Атол 50Ф не имеется.
