Атол 91Ф не включается. Диагностика и ремонт.

January 14, 2020 1089 просмотров

ККТ Атол 91Ф, DC-DC преобразователь DA2 (STBB1-APUR)

Введение. Атол 91Ф, как и многие мобильные ККТ, имеет несколько слабых мест связанных с цепями заряда АКБ, это и хлипкий разъем заряда, ошибки ПО и конечно головная боль всех механиков - DC-DC преобразователь DA2 (STBB1-APUR), о нем и пойдет речь.

Неисправность со слов заказчика. DC-DC преобразователь DA2 (STBB1-APUR) может выйти из строя по разному, соотвественно и разные симптомы:
- ККТ не включается, при подключении зарядного устройства значок АКБ не появляется
- ККТ, нормально работает, но не выключается, при нажатии клавиши выключения дисплей тухнет, но клавиши остаются активными и издают писк при нажатии. На клавишу включения ККТ не реагирует, выход из этого режима - временное снятие аккумулятора.

Первичная диагностика. Диагностика отличается завидной простотой, чего не скажешь о замене неисправного элемента. ВРЕМЕННО соединяем 1 и 5 вывод DA2 (STBB1-APUR), это удобно сделать на конденсаторе С90 и С96.

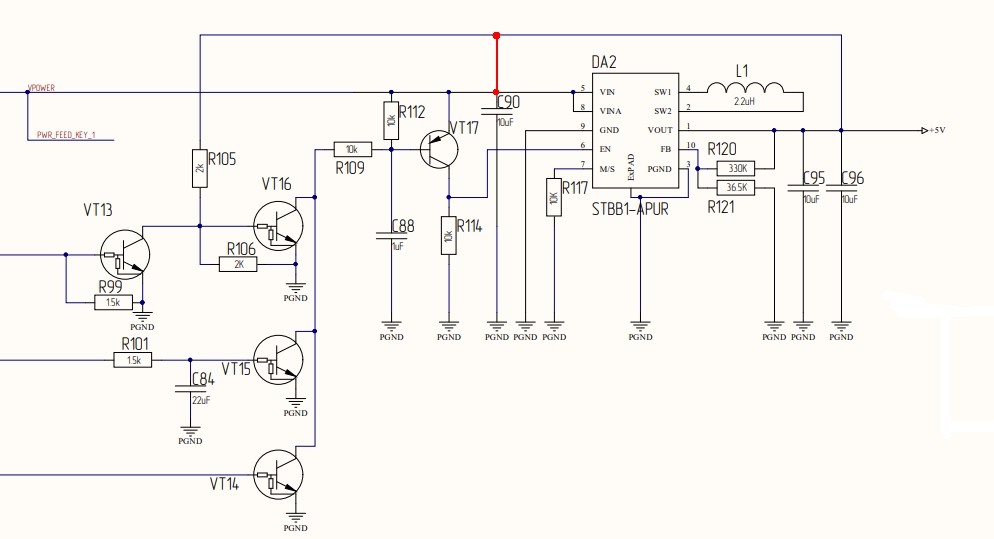

Схема включения ККТ Атол 91Ф на DC-DC преобразователе DA2 (STBB1-APUR) и технологическая перемычка для диагностики.

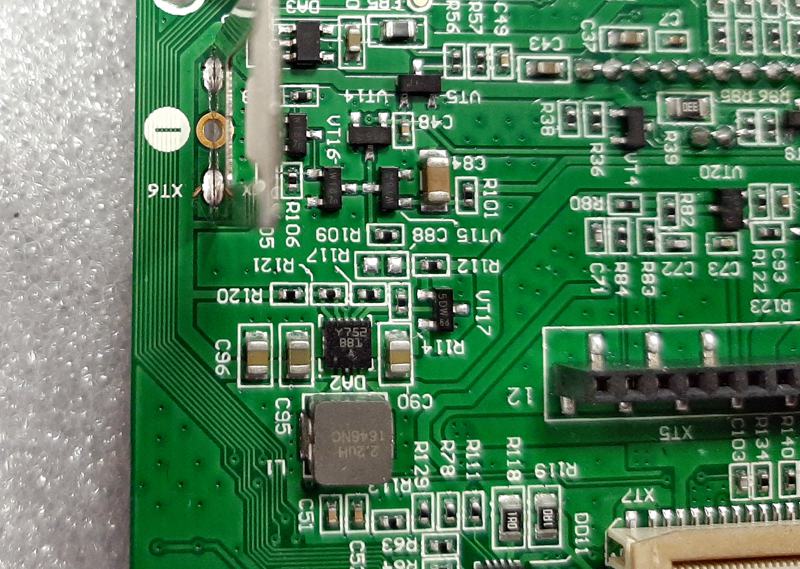

ККТ Атол 91Ф, DC-DC преобразователь DA2 (STBB1-APUR) и технологическая перемычка для диагностики между  C96-C90.

После установки технологической перемычки, не собирая ККТ подключаем блок питания, если неисправна DA2 (STBB1-APUR) то на дисплее должна появится пиктограмма заряда АКБ.

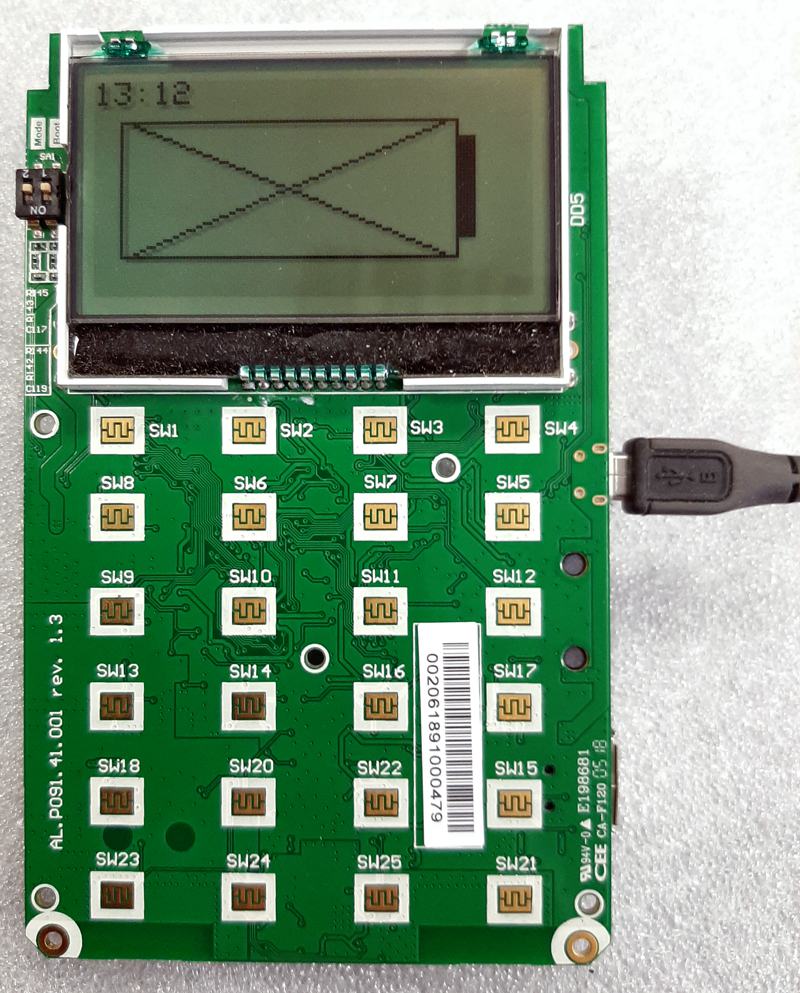

Пиктограмма заряда АКБ на дисплее ККТ Атол 91Ф.

Ремонт. Не смотря на кажущуюся простоту ремонта - есть нюансы, для замены требуется снять относительно хрупкий дисплей, который не всегда безболезненно реагирует на такие действия, поэтому есть шанс повредить контакт между стеклом и выводами дисплея. При демонтаже дисплея следует помнить, белая пластиковая опора, это подсветка, как любой светодиод имеет два вывода поэтому их тоже надо выпаивать (на фото эти выводы не видны).  Как вариант, можно поменять микросхему DA2 (STBB1-APUR) не снимая дисплея, но нет полной гарантии, что пятно сойдет с дисплея - ждать приходится долго 15-20 минут.

Заключение. Поломка относится к стандартным, поэтому при парке ККТ Атол91/92Ф более 20 штук о покупке микросхемы надо позаботиться заранее,а учитывая, что в розницу данная микросхема не продается, то сроки поставки могут быть значительно больше чем стандартные 5-7 дней, так как в розницу можно купить только на Али.
