CAS CL3000: некоторые отличия загрузки от CL5000

May 20, 2020 87 просмотров

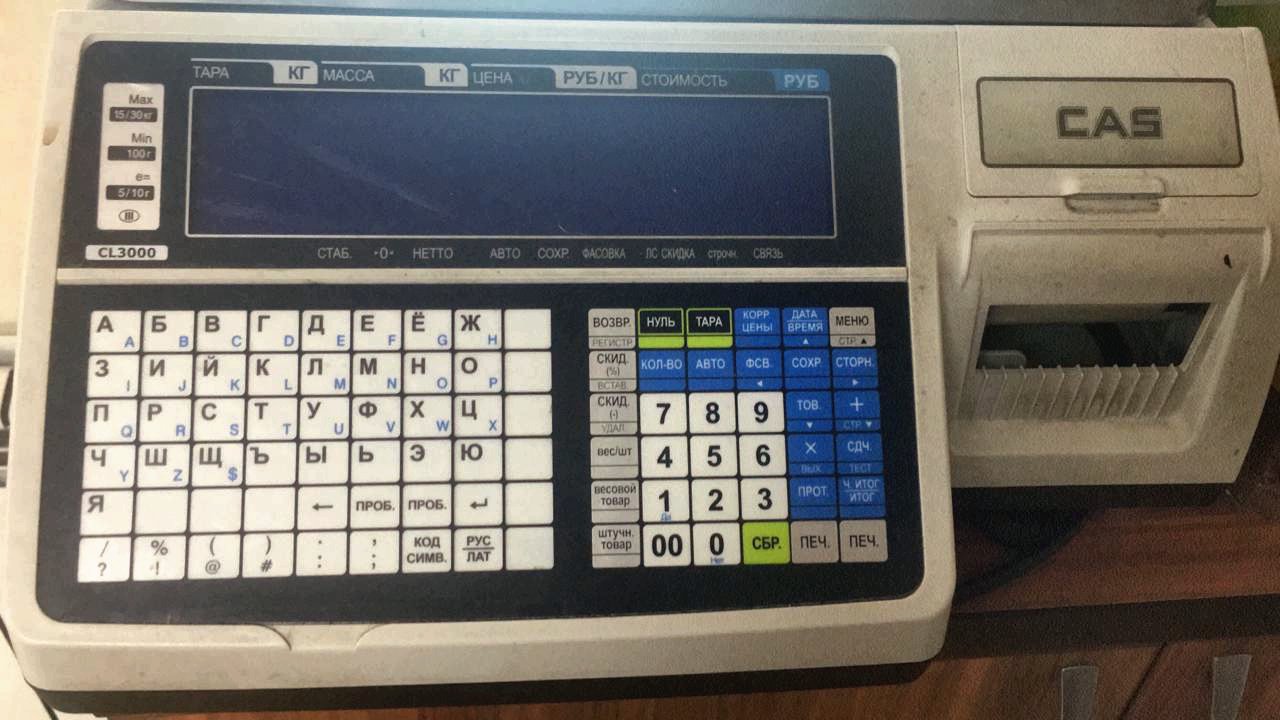

CAS CL3000 как можно увидеть, отличий от CL5000 немного, а вот отличия в загрузке отличия наблюдаются.


1. Создание базы с нуля

Для работы с весами CAS CL3000, как и для весов CL5000 требуется программное обеспечение CL-Works, например версия 2.71, которое распространятся в свободном доступе. Установка не вызывает особых сложностей, а вот в работе с программой требуется поэтапный подход.

1.1 Настройка связи

Так как в CL-Works нет весов CAS CL3000 - выбираем модель весов CAS CL5000JR

На вкладе "Config"(1) ->"Обмен данными" (2) установить TCP/IP (3) и нажать клавишу "Добавить" (4) в появившемся окне заполняем параметры весов IP- адрес и Порт, а в качестве модели весов - выбираем CAS CL5000JR.

Если тест связи (5) проходит и выдается сообщение "Connected" (6), то настройка прошла успешно.

1.2. Настройка объектов загрузки в весы

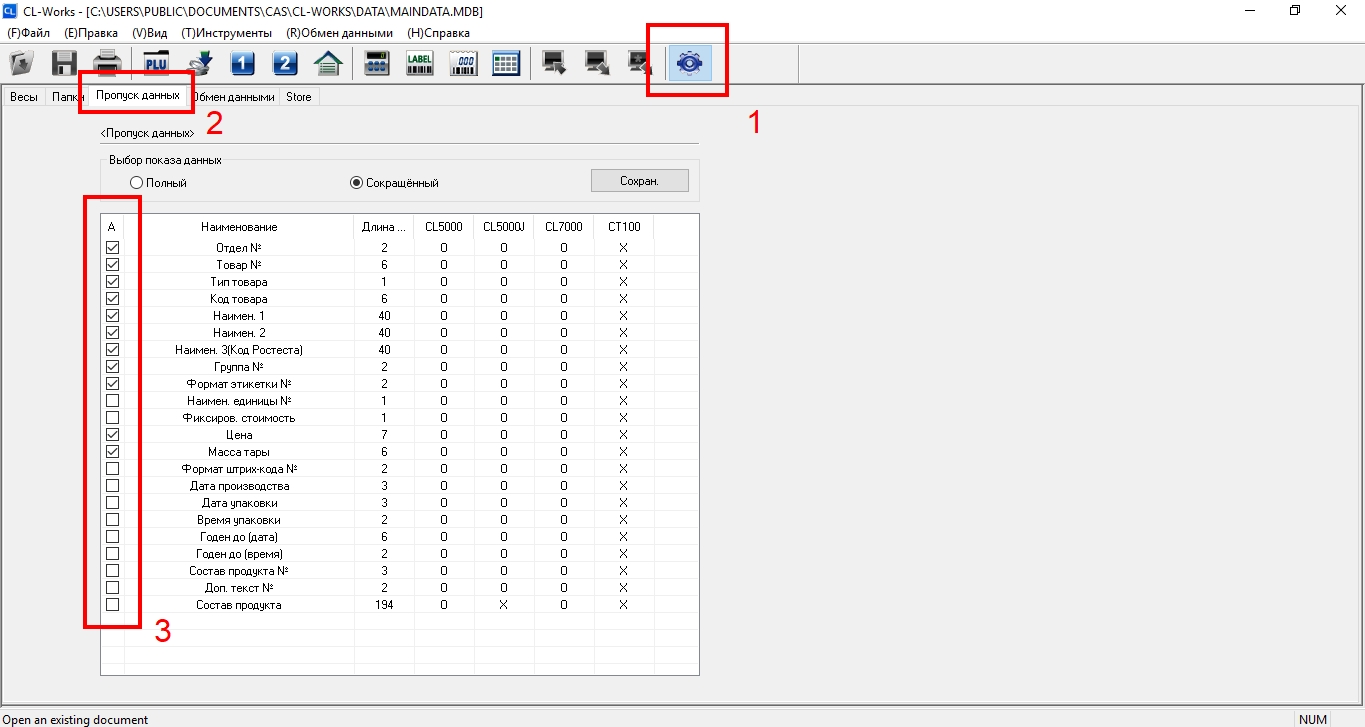

Для загрузки товаров в весы, необходимо указать, какие поля требуется загружать в весы.

Если не выполнить данный пункт, то при нажатии клавиши загрузки в весы (PC to Scale) из вкладки PLU некоторые поля могут не прогрузиться в весы. Поэтому выбор полей для отправки в весы очень важен.

1.3. Настройка формата этикетки

На вкладке "Label" создаем этикетку.

Форматы с 51 по 60 можно менять на свое усмотрение, поэтому создаем этикетку в этом диапазоне. На вкладке "Label" дважды щелкаем мышкой дважды (2) - в появившемся окне настраиваем размеры этикетки и номер формата этикетки (3). После того, как выбрали формат и размеры этикетки можно добавлять нужные поля в выбранную этикетку (6).

1.4. Создание базы PLU

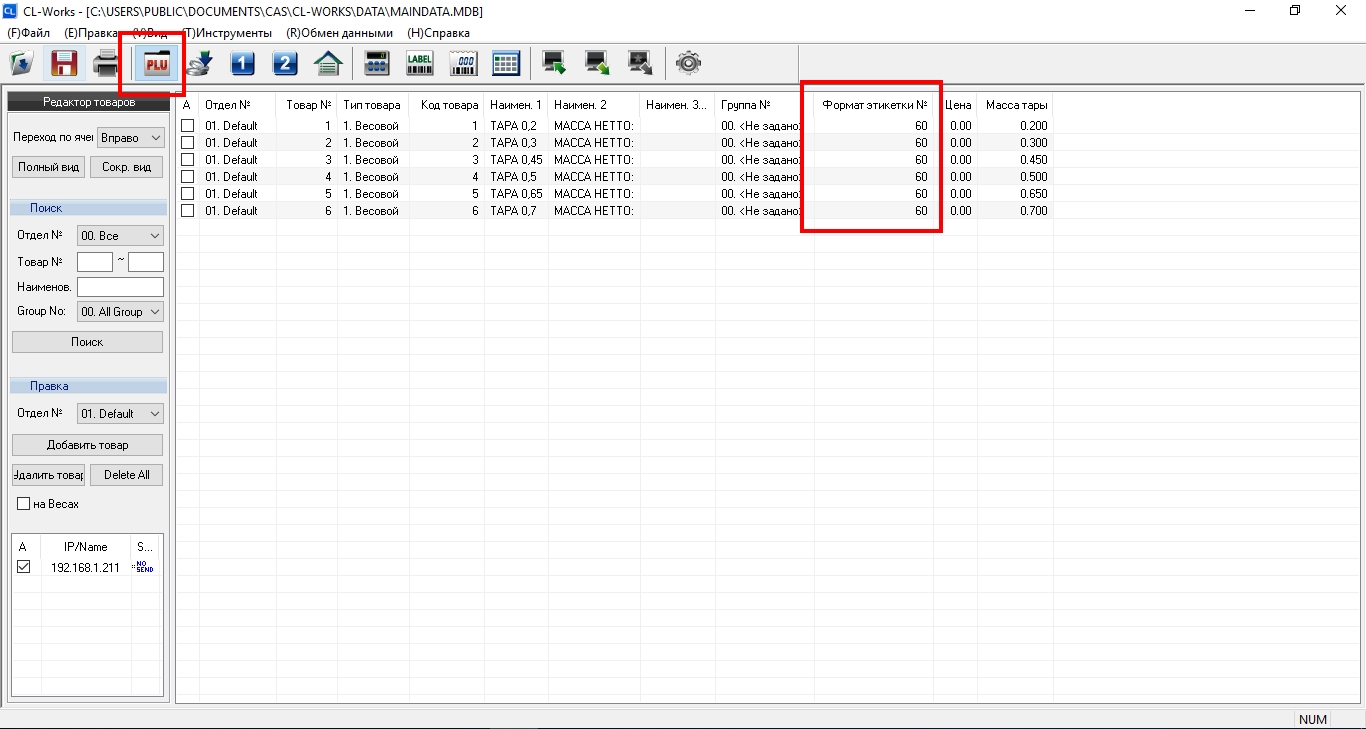

На вкладке PLU заполняем требуемые поля.

На вкладке PLU заполняем все поля особое внимание уделяем полю "Формат этикетки №", где указываем номер ранее запрограммированной этикетки. Внимание! Для CAS CL5000 цена может быть нулевой, а для CAS CL3000 цену для товара указывать обязательно.

Собственно база готова к загрузке в весы, осталось настроить весы.

Настройка весов

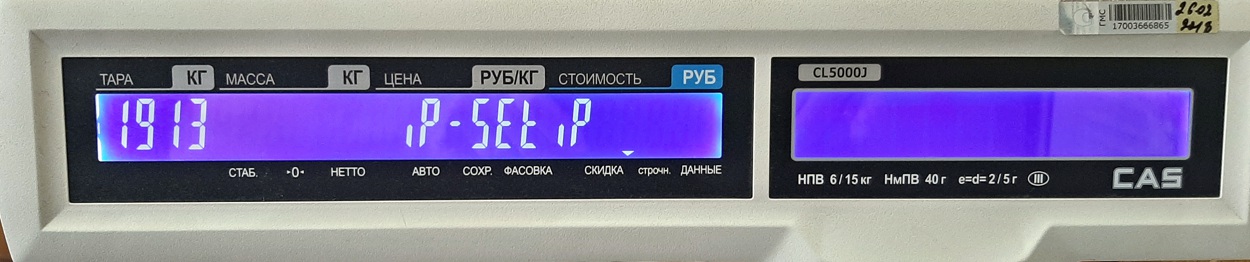

Меню настройки IP адреса в весах CAS CL5000

На весах требуется установить IP адрес указанный в программном обеспечении CL-Works. Для этого нажимаем "Меню" -> 913 стрелками верх вниз выбираем нужное меню:
iP-SEtiP - установка IP адреса весов
iP-SEtSUbnEt - установка маски подсети весов
iP-SEtGAtE - установка адреса шлюза
iP-SEtPort - установка порта

Внимание! На весах CAS CL3000 требуется пароль 000419 на изменение некоторых значений  (для CL5000 пароль не требуется).

Внимание! Если на весах после загрузки товаров и этикетки выдается ошибка "Нет данных", требуется полный сброс весов: Меню -> 1870 ->Печ-> 998 -> Печ - ждем пока пока весы обнулятся.

Как можно понять, не смотря на то, что CAS CL3000 отсутствуют в списке поддерживаемых весов в программе CL-Works, однако работа с весами CAS CL3000 практически не имеет сильных отличий.
