Весы CAS CL5000J (I): модификации, достоинства/недостатки, калибровка, настройка, ремонт и типовые неисправности
Модификации
Весы пришли на смену морально устаревшим CAS LP. Весы поддерживают до 6000 PLU. Различают модели CAS CL5000J и CAS CL5000J-I различаются эти модели тем, что у CL5000J-I есть дополнительный дисплей, который позволяет отображать название товара.
Так же различают 4 исполнения весов CL5000J-IB, CL5000J-IP, CL5000J-IR, CL5000J-IH, CL5000J-IS. Стоить отметить, что протокол обмена с компьютером у весов CAS LP и CAS CL различны и несовместимы.
Достоинства
- Современная архитектура программирования позволяет сделать этикетку под любой формат.
- Множество настроек делает весы привлекательными для многих областей.
- Весы имеют полноценный Ethernet интерфейс.
- Весы имеют на борту стабильный блок питания, что обеспечивает работу без сбоев даже при плохой питающей сети. По электронике весы практически не ломаются.
Недостатки
К сожалению, минусы весов больше походят на ляпы разработчика.
- Конструкция принтера имеет кассетную заправку, что делает весы устойчивым к неправильной заправке. Однако практика показывает обратное, датчик конца этикетки приходится чистить от налипших этикеток не реже чем на весах CAS LP.
- Разработчики весов умудрились весь принтер встроить в корпус, что сделало удаление налипшей этикетки на термопечатающую головку (ТПГ) практически невыполнимой задачей без последующего демонтажа принтера.
- Замена ТПГ для механика первый раз столкнувшимся с весами происходит через полную разборку весов, сопровождаемую удалением поверочной пломбы. Ввиду некоторой неоднозначности конструкции принтера. Подробнее.
- Некоторые оперативные настройки делаются через удаление поверочной пломбы. Например, операция по настройке взвешивания колбасных срезов вылетает для пользователя в 2-4 часа по времени и 400-800 руб. услуги гос. поверителя.
- Серьезным просчетом является ненадежность конструкции, весы просто не возможно применять для взвешивания «мокрых» товаров, например для взвешивания охлажденного мяса или рыбы. Это связано с тем, что все!!! платы расположены горизонтально, в отличие от родителя CAS LP и даже маленькая капелька не способна самостоятельно удалится с платы, а просто начинает свою разрушительную деятельность. Например в весах конкурентах DIGI плата тоже имеет горизонтальное исполнение, но закрыта защитной пленкой, аналогичная ситуация с весами Acom Nets – в этих весах также горизонтальное исполнение и то же имеют защитный кожух.
Настройка
- Инструкция по эксплуатации CAS CL5000J. Версия от 29.04.2010.
- Часто задаваемые вопросы, подборка от тех поддержки CAS.
- Программа CL-Work и документацию по работе с программой можно скачать с сайта cas.ru программа бесплатная.
- Тест печати – «шахматка»: Меню 864. Подробнее. Тест печати - «шахматка» доступен и из режима калибровки: 54.
Инструкция по калибровке
- Включаем весы с нажатой клавишей CAL
- На дисплее <8100 CAL CALibr>
- Нажимаем клавишу «1»
- На дисплее <8110 CALib SPAn>
- Нажимаем клавишу «Печ»
- На дисплее <8110 SPAn UnLoAd>
- Освобождаем платформу и нажимаем клавишу «Печ»
- На дисплее показания АЦП и пересчет от 4 до 1 после чего выдается сообщение <8110 SPAn LoAd>
- Нагружаем платформу полным весом и нажимаем клавишу «Печ»
- На дисплее показания АЦП и пересчет от 4 до 1 после чего выдается сообщение <8110 SPAn SPAn>
- Выключаем весы.
Калибровка весов CAS CL5000J (англ).
Тонкая калибровка весов CAS CL5000J (англ.)
Ремонт

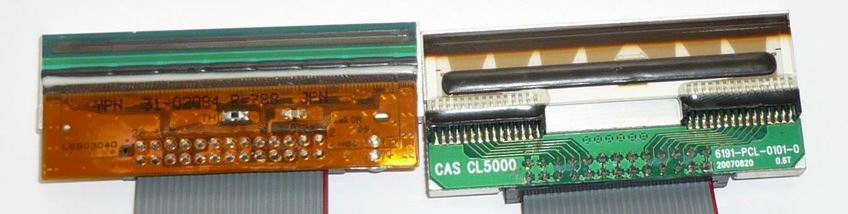

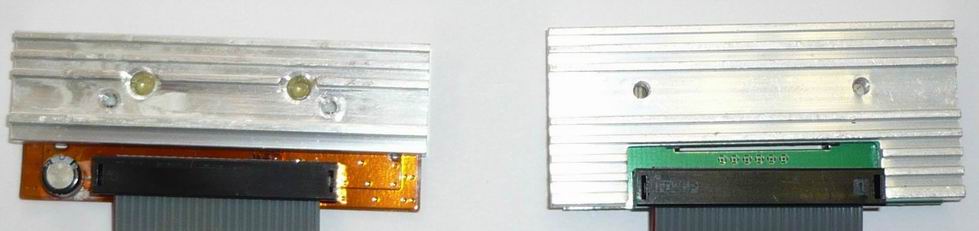

ТПГ встречались двух типов, несмотря на внешнее различие - совместимость полная. Внешний вид обоих термоголовок:
Фото 1
Фото 2
Отсутствие типовых поломок говорит о надежности блока питания и качественной схемы управления.
Типовые поломки
- Нет связи по Ethernet. Довольно часто наблюдались выходы из строя Ethernet интерфейса, устраняется поломка довольно легко при наличии микросхемы RTL8201BL.
- Механическая поломка Ethernet разъема.
-
При печати ужимает строки. Яркость печати занижена, штрих-код печатается неравномерно. Блок питания, в цепи +24В напряжение понижено и гуляет от +16 до +18В. Неисправен подстроечный резистор VR51 (1 кОм). Подробнее.
Тестирование датчиков принтера на примере поломки датчика разрыва этикетки и датчика положения термопечатающей головки. Подробнее.
17 comments
Тест печати – «шахматка»: Меню 864. Подробнее. Тест печати - «шахматка» доступен и из режима калибровки: 54.
После прогрузки - товар точно появляется?
Тест клавиатуры отрабатывается ?
как вывести клавиатуру на тест?
В ручную устанавливаются клавиши (п 2.2.4) Инструкция по эксплуатации CAS CL5000J. Версия от 29.04.2010. ?
Весы пришли в ремонт с поломкой (показания на индикаторе весов не поймешь и пищат), при разборе было выявлена влага, тараканы - почистили просушили - весы запустились. Текст на этикетке печатался со сдвигом по вертикали (ниже), это тоже устранил.
В данный момент времени не выводит на этикетку цену, вес, сумму, упакован. Проверил забитый товар в весы товар на месте (салаты)(в весах в ручном режиме без программ). Скачал программу CL-Work, настроил связь, через изернет перевернутый кросс кабель (связь есть). Захожу в PLU, но данных (салаты) не вижу, скидываю на рабочий стол экселевский фаил - то же пусто.
Когда забирал весы у заказчика, то весы были подключены к кросс кабелю (наверное программа управляла весами), а у меня программа пустая может из-за этого не выводится печать массы, цены, стоимость. Помогите разобраться.
- Q1, ZD2, R5, PC1, PC2
Принесли после чужого ремонта без элементов. Спасибо.
Какие допустимые погрешности у весов CASCL5000J. Как объяснить потребителю, что 2 грамма допустимая погрешность.
