Cassida Uno, синий экран

14 октября 2015

ИК детектор Cassida Uno, почти стандартная поломка.

Введение. Коллега Николай поделился опытом ремонта ИК детектора Cassida Uno, несмотря на различие моделей и признаков неисправности, рассматриваемая поломка перекликается с поломкой ИК детектора PRO 1350 IR COBRA LCD.

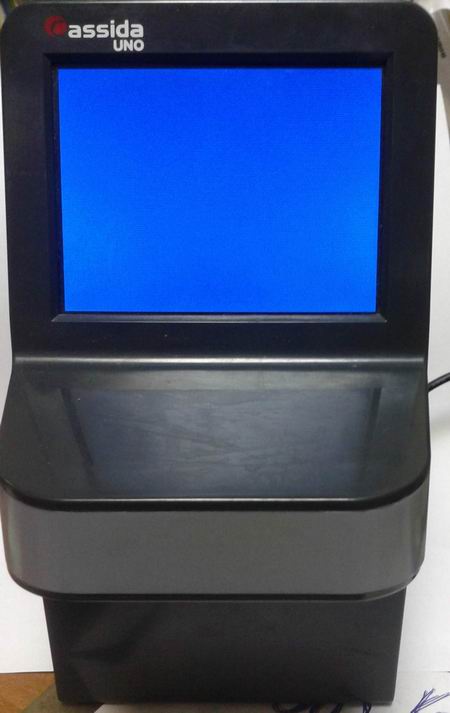

Неисправность со слов заказчика. На экране ИК детектора Cassida Uno статичное синее поле.
Первичная диагностика. Отключение камеры ситуацию не меняет, с большой долей вероятности можно утверждать – неисправна камера.
Ремонт. Проверка питающих напряжений явно указывает на неисправность стабилизатора 2.85В U1.

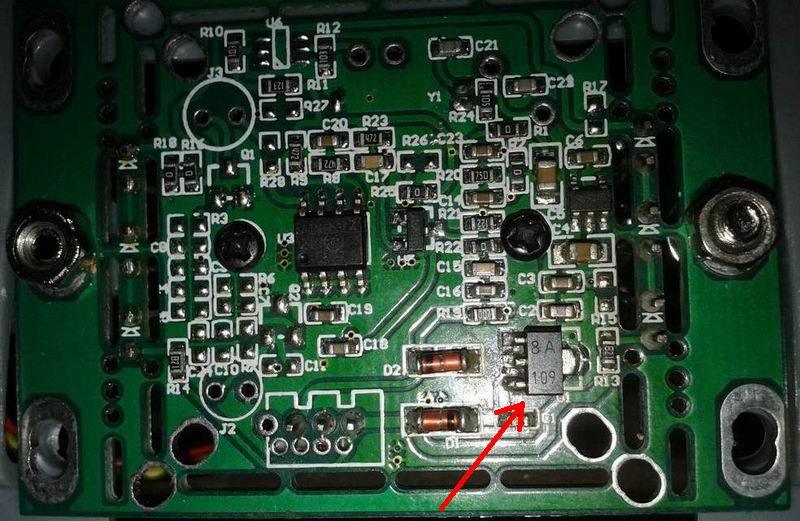

ИК детектор Cassida Uno, плата камеры, отмечен стабилизатор 2.85В U1.

Собственно замена U1 (стабилизатор на 2.85В) полностью исправила ситуацию. В случае отсутствия родного стабилизатора, можно сделать навеску из 7805 и пары диодов (или резисторов)
