DFG-5 не открывается

October 10, 2018 275 просмотров

Введение. Ремонт из разряда, "если знать что делать - то работы на пять минут", является типичной не только для денежных ящиков, но и целом для электромагнитного замка.

Неисправность со слов заказчика. Периодически ящик перестает открываться по команде с ККМ.

Первичная диагностика. В разобранном виде без язычка крышки, электрический замок работает идеально, перебоев со срабатыванием нет. В собранном виде с пластмассовым корытом для денег ящик стабильно перестает открываться. При подаче команды открытия денежного ящика, слышен слабый щелчок, как будто якорь электромагнита делает ход 1-2 мм при этом ящик не открывается.

Ремонт. Так как данный дефект является стандартным для  электрических замков  якорного типа, то диагностику замка ящика начинаем с осмотра втягивающего электромагнита. Из-за разбитой пластиковой вставки замка якорь может "залипать" в катушке.

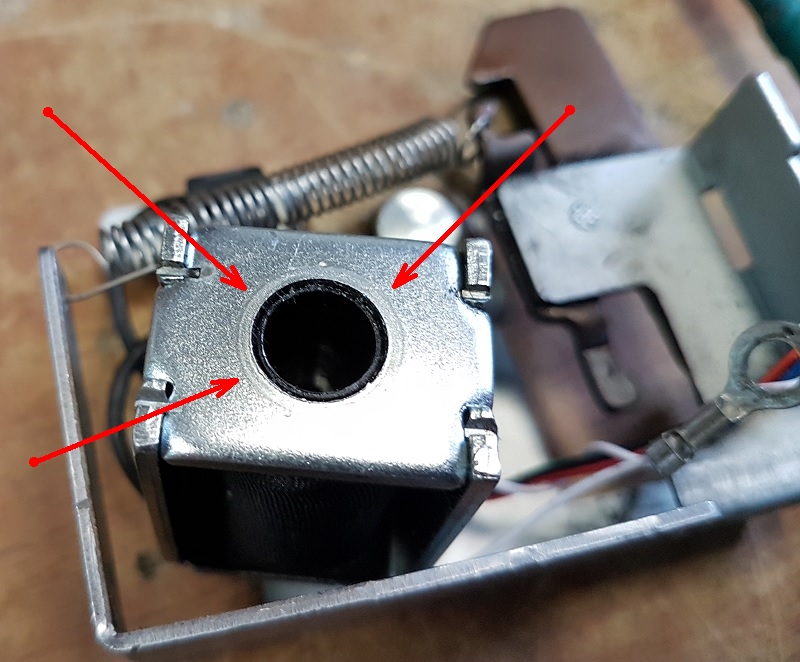

 У дефектного электромагнита пластиковая фаска отсутствует, она разбита сердечником и выкрошилась.

Зная причину отказа работоспособности ящика, проблема легко устраняется добавлением еще одной НЕМАГНИТНОЙ шайбой.

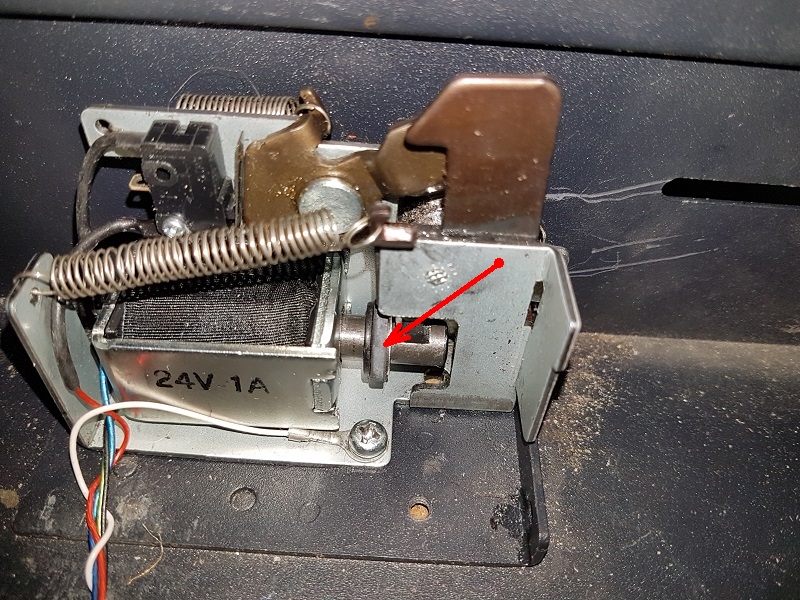

Электрический замок денежного ящика после ремонта, на фото отмечена дополнительная шайба.

Заключение. Данная неисправность может наблюдаться по другой причине, сломаны пружины открытия крышки денежного ящика, поэтому при диагностике обязательно следует проверить целостность пружин на крышке, при необходимости заменить сломанные пружины.


Пружина открытия  денежного ящика (на фото пружина денежного ящика HPC-460,  так как купить можно только эту пружину )
