ЕГАИС для «старых» ККМ Атол. Часть II.
QR-код сгенерированный при помощи бесплатного ПО.
Введение. Последнее время коллеги стали задавать вопросы по системе ЕГАИС и ККМ, что бы уменьшить количество вопросов, проведем показательную доработку ККМ FPrint 55K введенного в эксплуатацию (ЭКЛЗ активировано).
Доработка.

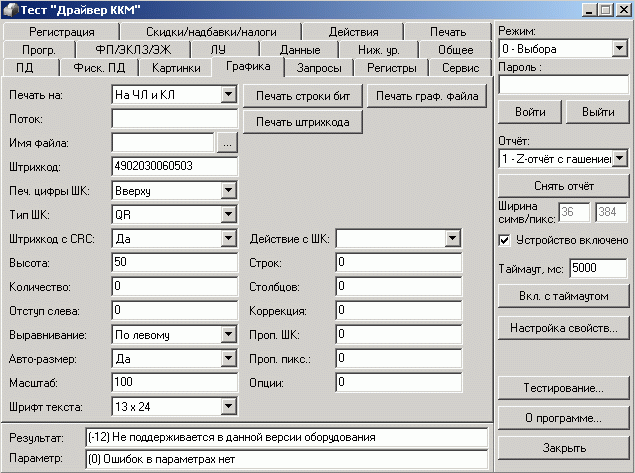

ККМ FPrint 55K прошивка 1716, попытка распечатать QR код дает ошибку «(-12) Не поддерживается в данной версии оборудования»
Скачиваем с сайта Атол прошивку ККМ FPrint 55K/22К 6006 (доработка для ЕГАИС прошивка для плат с процессором Cortex). Прошиваем системную плату ККМ прошивкой 6006, не забыв предварительно сделать экспорт настроек ККМ, распечатать 4 код защиты и снять Z-отчет. После смены ПО требуется технологическое обнуление, при этом код защиты №4 удалится, поэтому вводим его заново, у версий ПО 1716 и 6006 он одинаков.

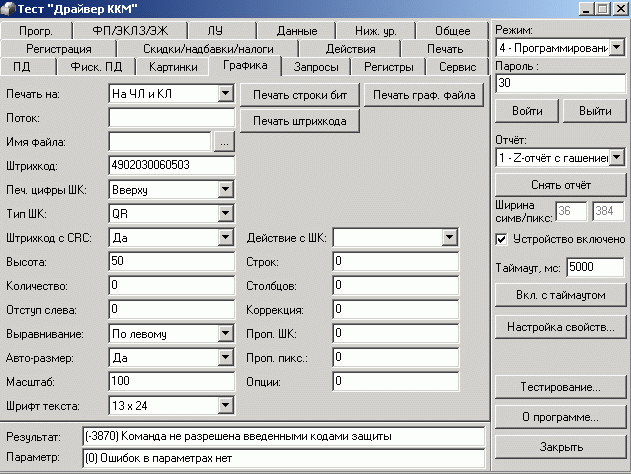

ККМ FPrint 55K прошивка 6006, попытка распечатать QR код дает ошибку «(-3870) Команда не разрешена введёнными кодами защиты»
Смена ПО системной платы все равно не дает распечатать QR код, но меняется код ошибки, информируя пользователя об отсутствии кода защиты №8. Для получения кода защиты заходим на сайт Атол -> Сервис и поддержка -> Файлы лицензий -> Активация функции печати QR-кодов на версиях «К» -> вводим заводской номер и лицензию из комплекта доработки.

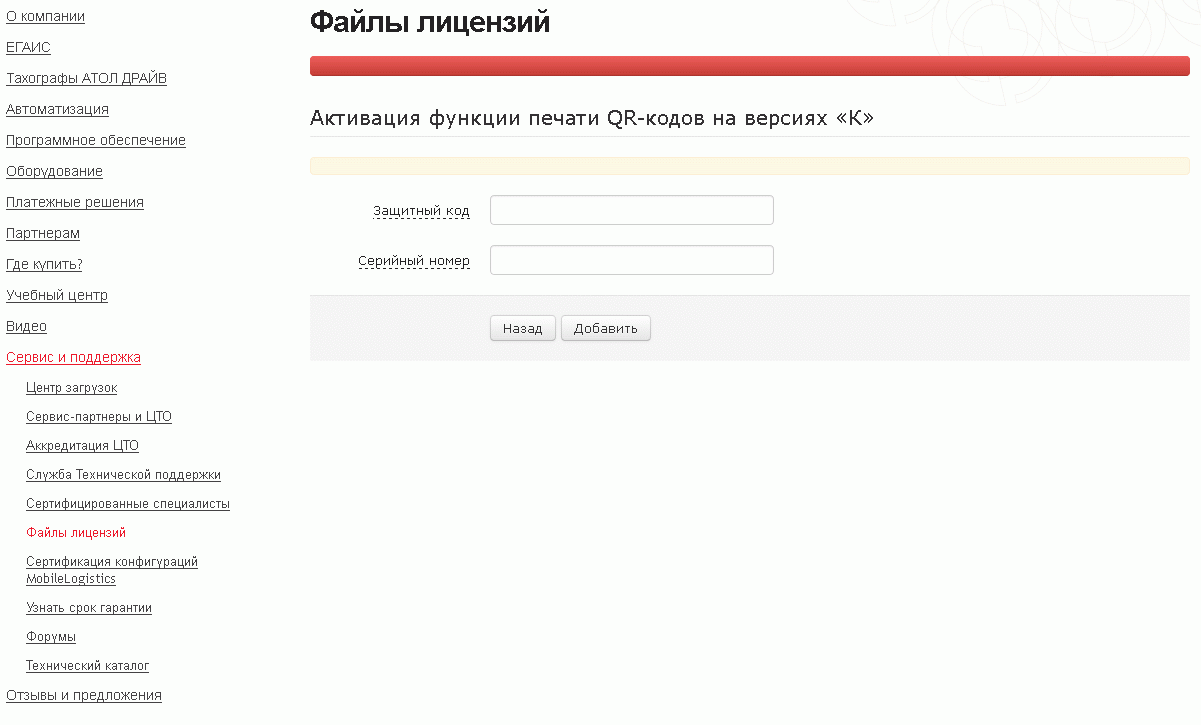

Сайт Атол - Активация функции печати QR-кодов на версиях «К»
Вводим полученный код защиты №8 в ККМ и пробуем распечатать QR-код

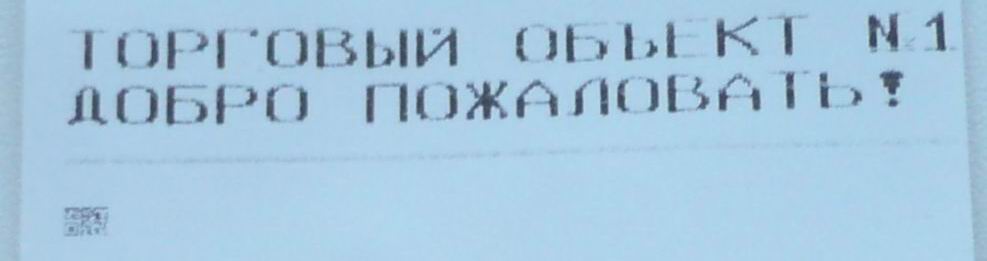

QR код распечатанный аппаратными средствами ККМ

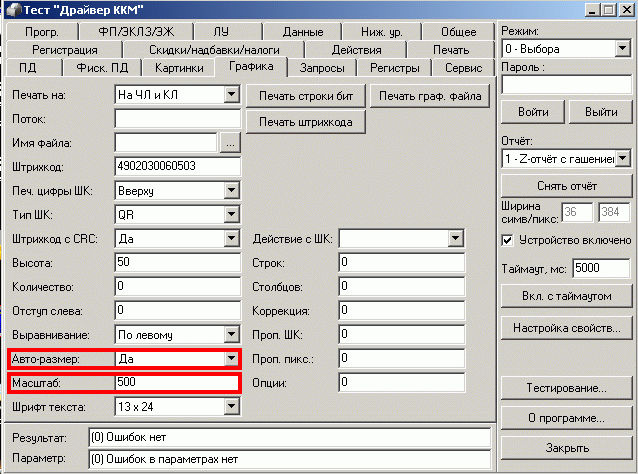

Печать действительно мгновенная, но вот размер штрих кода не больше спичечной головки. Поэтому что бы оценить распечатанный QR-код надо его увеличить в размерах, для этого в тесте драйвера ККМ устанавливаем Авторазмер – Да, Масштаб - 500
Тест драйвера ККМ, меняем размер QR-кода.
После манипуляций с тестом драйвера, QR-код печатается нормально, время печати не засекали, но субъективно очень быстро, хотя размеры влияют на время печати. Компания Атол утверждает время печати менее секунды.
QR-код, распечатанный аппаратными средствами ККМ FPrint 55K (ПО СП 6006), печать очень быстрая.
Заключение. Тезисно:
- При доработке ККМ FPrint 55K для печати QR-кодов доработку можно проводить по «живому», даже заранее и без оплаченного комплекта доработки.
- Смена ПО на 6006 сама по себе не дает возможности печатать QR-код, а возможность появляется только после ввода кода защиты №8.
- После смены ПО системной платы форма чека незначительно меняется.
Кассовый чек, слева версия ПО 1716, справа версия ПО 6006.
- Печать QR-кода можно осуществлять не только аппаратными средствами ККМ, но и графикой, при этом доработка и код защиты не требуется.
- Печать QR-кода графикой происходит несколько дольше, чем аппаратными средствами ККМ.
- Список ПО поддерживающего печать QR-кодов, в списке отсутствует ДТО 6.20.5.0, который также работает с QR-кодом.
- Список ККМ поддерживающих печать QR-кодов графикой и аппаратными средствами.
-
Ориентировочная цена на доработку:
35 615 Комплект модернизации Фискального регистратора FPrint-55К до требований ЕГАИС
35 613 Комплект модернизации Фискального регистратора FPrint-22К до требований ЕГАИС
8 600,00 руб. -
Время доработки от 10 до 20 мин.
23 comments
Боюсь спросить, что же входит в "комплект" кроме кода защиты?
Тут есть одно но... , печать графикой на FPrint-ах есть, а в таблице стоят прочерки. Формально QR код можно напечатать простой картинкой, выйдет чуть медленнее, но зато бесплатно. Данную функцию не проверяли, будет время засечем время печать QR кода в виде обычной BMP картинки, заодно и проверим такую возможность.
Ошибка очень напоминает некорректную установку драйверов. Попробуйте установить ДТО с печатью QR кодов (8.8.0.0 и выше) и не запуская 1С, сразу запустить тест драйвера - запустится?
Вот тут позвольте не согласится - мы это уже проходили, может антивирус у Вас настроен по групповой политике. Вот пример наших мытарств с клиентом http://zival.ru/content/dto-8700-i-antivirusnaya-programma-avast
"Установка по выбору:"
ДТО более новых версий в принципе не поддерживают выборочную установку, может проблема именно в этом.
P.S. Для выборочной установки надо сперва сделать полную установку, потом заново запустить установщик и отключить ненужные модули.
Для ККМ FPrint-22К можно сделать доработку до ПТК, но при этом нужно будет снимать и заново регистровать ККМ. Что бы этого не делать ГП Атол выдумал 8 код защиты, после введения которого ККМ FPrint-22К может печатать QR код, само собой меняется и ПО ККМ.
2.С 1С не дружим, ничего внятного не можем сказать.
3. "Тест Драйвер ККМ" v.8 это просто оболочка не понимающая какое оборудование подключено, соответственно отсутствие пункта QR в списке «Тип ШК» говорит, что этот драйвер не поддерживает печать QR кодов и соответственно требуется установить более новый драйвер.
Обновлять можно с ЭКЛЗ в любом состянии , активизированной, не активизированной, с закрытым архивом.
Печать QR кода софтовым методом - это верхнее ПО формирует BMP картинку QR кода и отправляет его в виде картинки на печать. То есть софтовый метод доступен практически на любом ККМ, но все упирается в скорость печати и дополнительное верхнее ПО, а в большинстве случаев верхнее ПО следует серьезно переделывать.
Печать QR кода аппаратным методом - QR код формируется на стороне ККМ, соответственно в ККМ передается только команда печати с данными для формирования QR кода. Увеличивается скорость печати и самое главное, верхнее ПО подвергается минимальным доработкам.
8 код позволяет печатать аппаратным способом QR код, но при желании можно печатать и софтовым способом.
