ESR-micro 4.0S, уровень - бессмертный

8 марта 2015


Рис. ESR-micro 4.0S с установленной платой Грааля.

Введение.

Если в мастерской осуществляется ремонт на профессиональном уровне, то все основные инструменты и приборы задублированы, программаторы, паяльные станции, мультиметры, осциллографы и прочее оборудование, сломался один прибор тут же переходим на работу с запасным. Измеритель ESR не стал исключением, правда, на подмену любительскому беcкорпусному варианту, пришел профессиональный измеритель ESR. При покупке мы учли частоту поломок самодельного прибора, и вместе с прибором приобрели ремкомплект на случай, если кто-то из механиков начнет измерять неразряженный конденсатор, практика показывает две вещи – заряженный конденсатор уничтожает входные цепи прибора, а механик аккуратно кладет сломанный прибор на место, «забыв» предупредить коллег о факте поломке. И довольно частая ситуация, вместо ремонта оборудования, сперва ремонтируется сломанный прибор, а только потом неисправная техника, это значительное снижение скорости ремонта. Поэтому ремкомплект хоть и незаменимая вещь, но все-же не решение проблемы. Выяснилось, есть более простое решение, это установка в прибор дополнительной платы  - платы Грааля, которая в свою очередь делает из прибора практически бессмертный вариант.

Конструкция платы Грааля.

Плата имеет довольно маленькие габариты, устанавливается в разрыв щупов и имеет один провод питания. Размеры платы Грааля явно затачивались под установку в ESR-micro 4.0S, но в принципе можно установить и в любой самодельный/фабричный ESR измеритель (но только в тот, где один из щупов соединен с «землей»!)..


Рис. Плата Грааля, позволяет измерять ESR/емкость даже заряженных конденсаторов.

Принцип работы платы Грааля довольно простой - разрядить конденсатор, если тот находится в заряженном состоянии, а только потом уже разряженный конденсатор подключить к измерительному прибору. При подключении щупов к заряженному конденсатору загорается красный светодиод, и щупы остаются не подключенными к входным цепям прибора.

Разряд происходит достаточно медленно (через резистор 22 кОм), поэтому правило номер один – засветился красный светодиод – отключите щупы, разрядите конденсатор и снова подключайте.

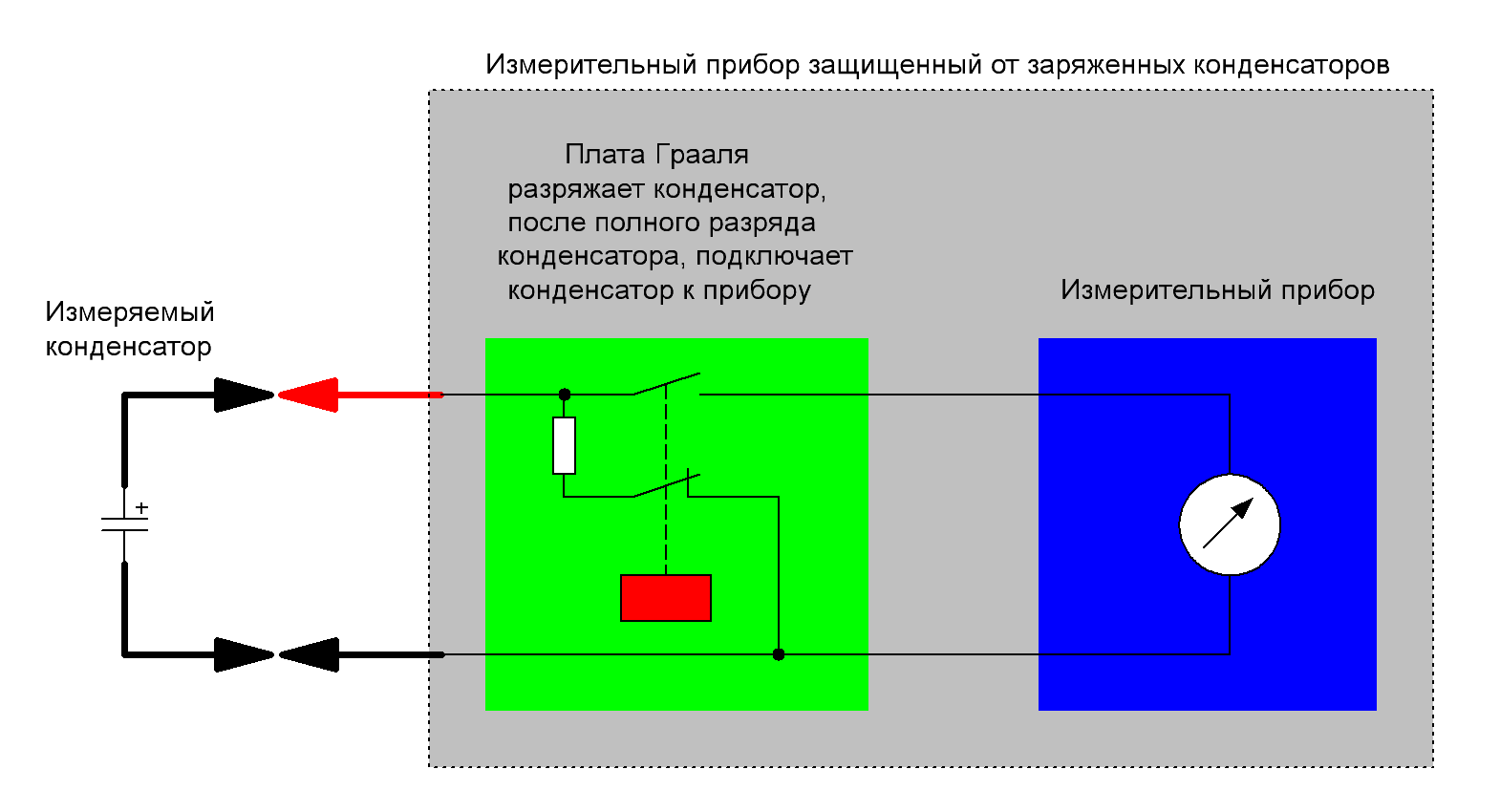

Рис. Принцип работы измерительного прибора с установленной платой Грааля.

Добавочным положительным фактором  платы Грааля следует отметить, даже если проводить измерения на конденсаторе, который не только заряжен, но и установлен в плату, которая в это время включена – защита отработает и эту ситуацию, правда двухваттный резистор на плате Грааля превратится в мининагреватель. И хотя такой режим предусмотрен в плате Грааля, все-таки не следует злоупотреблять этой возможностью, измерения на ремонтируемом устройстве следует проводить только в  отключенном состоянии.

Установка платы Грааля в ESR-micro 4.0S.

С платой Грааля идет инструкция по установке, сама установка несложная, хотя у нас она заняла 1,5 часа, но часть времени была затрачена на фотографии и поиск необходимых деталей.

Требуемые детали и инструменты. Для установки платы Грааля в ESR-micro 4.0S потребуется два самореза 8 мм, две изоляционные шайбы, сверло 3мм, клеевой пистолет, стержень от гелиевой ручки, острые тонкие кусачки.


Рис. Разбираем ESR-micro 4.0S




Рис. Отпаиваем провода щупов, изымаем плату из корпуса и удаляем батарейки.

Самая сложная и трудоемкая операция – это работа с панелькой, надо откусить 4 ножки, причем при этом не сломать панельку, тонкие кусачки с плоской рабочей стороной сильно упрощают процесс.


Рис. Классические кусачки могут только кусать посередине ножки, в принципе этого достаточно, но тогда придется выпаивать остатки ножек.




Рис. Кусачки с острыми кончиками позволяют выкусить часть ножки без проблем.

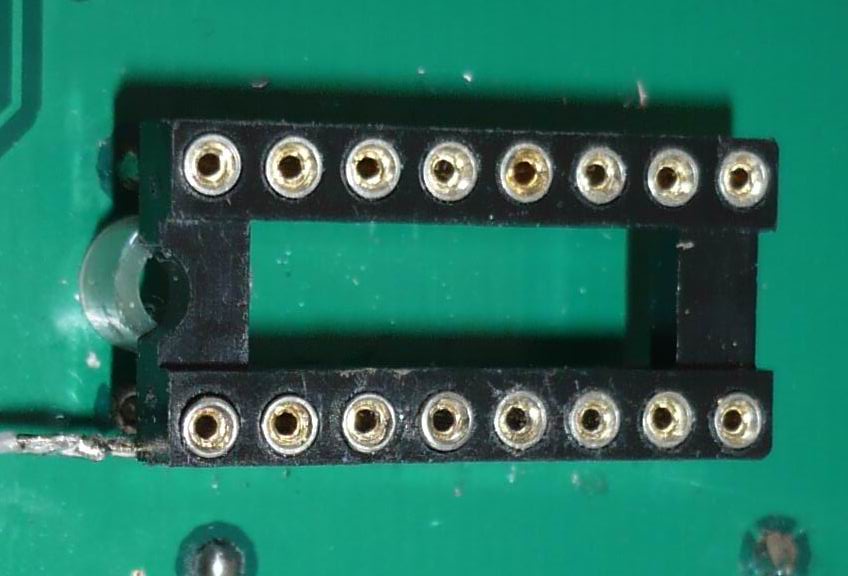

Рис. Соединяем четыре откушенных контакта между собой отрезком провода. Пайку нужно производить достаточно быстро, чтобы не успел расплавиться пластик панельки.




Рис. Подпаиваемся к ранее замкнутым контактам проводок из установочного комплекта.




Рис. На всякий случай усиливаем колодку стержнем от гелиевой ручки. Стержень срезаем под небольшим углом и проворачивая стержень вокруг оси заклиниваем его под колодкой.




Рис. Что бы отрезок гелиевой ручки не вылетел, закрепляем теромоклеем




Рис. Высверливаем  отверстия сверлом 3 мм, в отмеченных кружках.




Рис.  Если кружков нет, то 41,5 до центра  по длинной стороне от края, а по короткой стороне до центров от края 8 и 13 мм соответственно.




Рис. С лицевой стороны корпуса вставляем световод в просверленные отверстия. Округлая часть должна быть сверху.


Рис.  С обратной стороны закрепляем световоды термоклеем, если термоклей прозрачный, то световоды не должны быть соединены по термоклею.




Рис. Устанавливаем плату в корпус, что бы при дальнейшем монтаже не повредить ЖК дисплей.

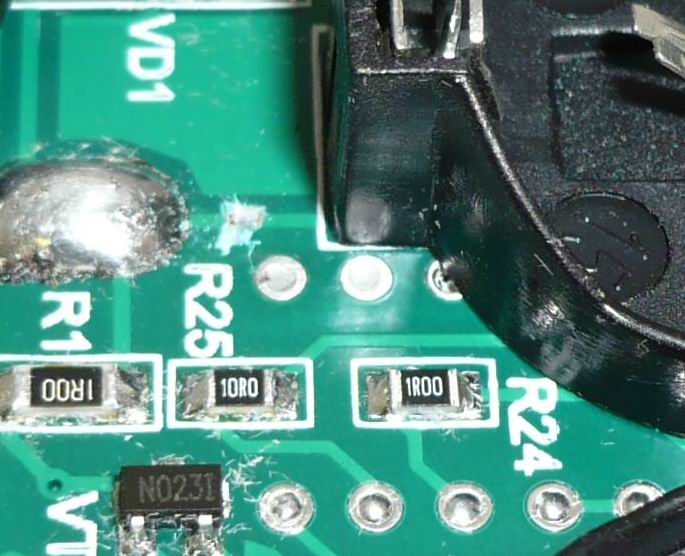

Рис. Перерезаем ближний к боковому краю контакт от щупа.




Рис. К обрезанной дорожке со стороны батарейки подпаиваем проводок из установочного комплекта.




Рис. В плату Грааля впаиваем провода от щупов и два жестких провода, так что бы 1 см провода выступал с противоположной стороны от захода щупов. На фото длинные концы должны торчать на нас.




Рис. Устанавливаем плату Грааля в корпус прибора.

Если с проводов щупов не снята стяжка, ее обязательно откусить иначе плата не встанет на свое место. Контролируем, чтобы изоляционные прокладки  не ложились на SMD элементы. Подпаиваем гибкие провода к щупам как на фото и подключаем плату к питанию – плюсу конденсатора C3. Перехлест гибких проводов от  щупов недопустим, так как земля берется с контактов щупов


Рис. Запаиваем жесткие проводники к бывшим площадкам для проводов щупов.




Рис. Собираем прибор и термоклеем закрепляем снаружи провода щупов.




Рис. Для проверки заряжаем конденсатор и замеряем его емкость прибором. Загорится красный светодиод, а после прибор выдаст результаты измерений на дисплей.

Второе правило, которое нужно запомнить – подключать щупы можно только когда зеленый светодиод погас (щупы отключены от входа). Единственный способ «убить» измеритель с защитой – подключить щупы к заряженному конденсатору во время проведения измерения (со светящимся зеленым светодиодом), например, кратковременно замкнуть щупы и после этого подключить его к заряженной «сетевой банке»…

Для желающих разобраться с принципом работы плата Грааля, предлагается схема, и хоть она имеет несущественные отличия от рассматриваемой доработки, основной алгоритм одинаков.


Рис. Схема платы Грааля.
