Атол Феликс 02К - не включается. Схема. Ремонт.

27 мая 2014 2461 просмотров

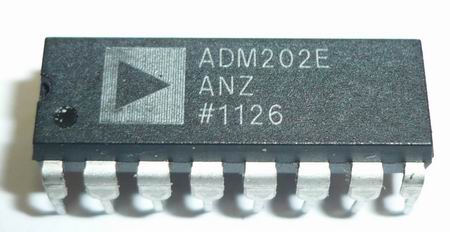

Рис. 1 Вот такой гостинец от компании Analog devices был получен в составе ККМ Феликс 02К

Внешнее проявление неисправности. Новый ККМ Феликс 02К при отключенном денежном ящике и интерфейсном кабеле включается стабильно. Как только к ККМ подключается денежный ящик на 24В и/или интерфейсный кабель подключенный к компьютеру,  то стабильность включения  пропадает. На практике это выглядит так, из 10 попыток включить ККМ – это получается только в 50% случаях, в остальных случаях ККМ упорно отказывается включаться.



UPD 14/11/2014. Совсем недавно механик нашел действенный способ диагностики битого интерфейса RS232. Суть его заключается в  следующем:

  • ККМ подключаем ко включенному компьютеру
  • выключатель ККМ переводится в положение ВКЛ
  • блок питания выдергивается из розетки (не из ККМ!!!)
  • спустя 30-40 сек, включаем блок питания в розетку

Если ККМ стабильно не включается (из 10 раз  все разы не включается), вытаскиваем из колодки микросхему МАХ232(202) и снова повторяем процедуру диагностики. Если ККМ стабильно включается (из 10 раз  все разы включается) - неисправна микросхема RS232 на МАХ232(202).

Неисправность при этом проявлялась следующим образом (со слов клиентов) - растянутые чеки, печать через строчку, самопроизвольное аннулирование чеков



Ремонтные работы. Так как неисправность проявляется стабильно, то можно отследить механизм появления неисправности. Первые же измерения показали отсутствие напряжения +5В, сразу на выходе микросхемы D6 (КР1158ЕН 5В) в контрольной точке КТ1 (Рис.2). Ниже представлен отрывок схемы из ремонтной документации на ККМ Феликс 02К.

Рис. 2 В контрольной точке КТ1, напряжение +5В отсутствует.

Такое поведение характеризует только одно - короткое замыкание по шине +5В. Но при проверке, короткого замыкания по шине +5В обнаружено не было. С такой неисправностью уже приходилось встречаться, у новых ККМ Феликс 02К, были остатки флюса на плате, которые при определенных условиях, приводили ККМ в неисправное состояние.

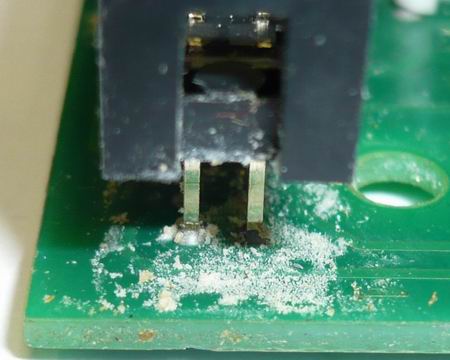

Рис. 3 Как и ожидалось, под разъемом ТПГ наблюдаются остатки флюса

Но привычная промывка спиртом, ранее помогавшая в таких нестандартных ситуациях, на этот раз не принесла результатов. Но в любом случае такая процедура не помешает дальнейшей работоспособности эксплуатации ККМ.

Так как при подключении ККМ к компьютеру последний отключается, то логично было бы начать ремонт с замены микросхемы, отвечающей за интерфейс RS232, а именно D2 (MAX232), тем более эта микросхема установлена на колодке. На этом собственно ремонт закончился. За такое странное поведение ККМ отвечала микросхема D2 (MAX232) и после замены, Феликс 02К восстановил свою работоспособность. Миросхема на стенде показала свою полную исправность, но все равно ушла в мусорку. На складе нашлась микросхема от 2003 года выпуска, от того же производителя, некоторая разница пристутсвует, особенно напрягает буква Z в конце надписи (отсутсвует свинец в микросхеме).

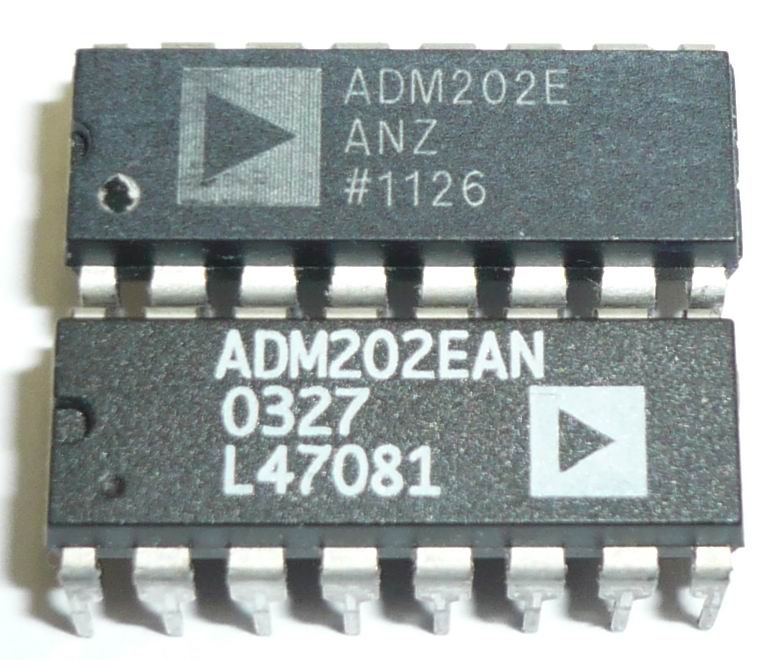

Рис. 5 Сверху неисправная микросхема, снизу рабочая микросхема.

Вывод. На всякий случай запомним маркировку, и при следующем нестандартном ремонте, следует начать с замены микросхемы, не обращая внимание на ее работоспособность.
