FPrint-02K –подключение денежного ящика.

Пришел в ремонт FPrint-02K и наконец то на практике появилась возможность проверить документацию Атол.

Схема подключения денежного ящика FPrint-02K

Проводимость транзисторов указана условно, отсчет контактов 7,8,9 указаны относительно ближнего края процессора и не имеют к порядковому номеру по документации на процессор.

Такая схема подключения полностью соответствует заводской документации.

Подключение денежного ящика FPrint-02K по заводской документации

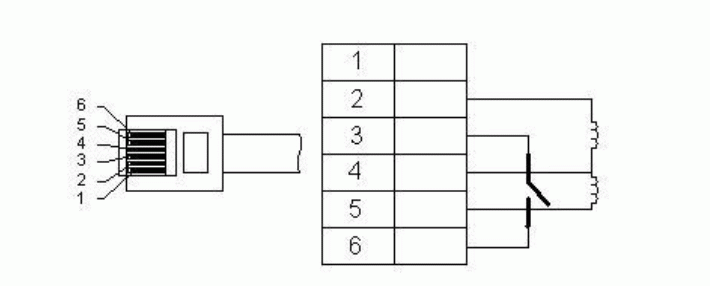

Так как схема проверено лично, то теперь размещаем схему подключения денежного ящика FPrint-02K, отличие от классической схемы это поддержка двух электромагнитов, а соответственно двух денежных ящиков, или одного денежного ящика и звонка.

Подключение денежного ящика FPrint-02K, гарантированно проверенное подключение
