Атол FPrint-11ПТК - обзор от инженера ЦТО
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0061-2.jpg)
Часть I. Осматриваем, крутим, подключаем.
Наконец то в руки попал FPrint-11ПТК в максимальной комплектации. С этим ККМ мы уже встречались на презентациях, но тут объект попал, что называется под отвертку. Попробуем сделать обзор, ориентированный на специалистов вообще не встречавшихся с FPrint-11ПТК или с его полной комплектацией. В первой части мы ограничимся визуальными впечатлениями, в второй заглянем во внутрь ККМ.
Корпус.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0061-3.jpg)

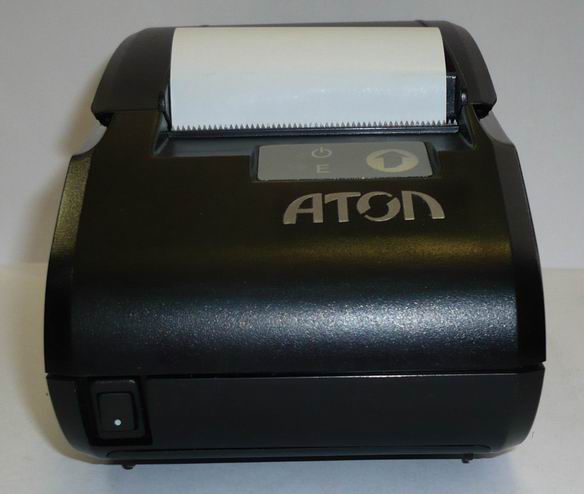

Рис. ПТК FPrint-11, корпус.
Корпус ПТК FPrint-11 имеет настолько малые габариты, что сопоставим по размерам с банковским терминалом. Сам ККМ выполнен в стиле FPrint-03, разве что габариты заметно уменьшены. ККМ имеет удивительно практичные ножки, которые дают настолько жесткое сцепление с ровной и гладкой поверхностью, что невольно начинаешь задумываться о покупке подобных ножек для своих поделок. ККМ на идеально ровной поверхности сидит как влитой, на шершавой поверхности - преимуществ перед стандартным ножками не обнаружено.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0121.jpg)
Рис. ПТК FPrint-11, отсек для бумаги вызывает уважение, учтены недостатки предшественника, FPrint-03.
В конструкции корпуса был учтен плачевный опыт малых габаритов FPrint03 - борьба со статикой в этом ККМ приняла реальные очертания. Рулон бумаги не елозит по отсеку для бумаги, а при помощи бобышки подвешен над поверхностью отсека бумаги. Статическое электричество при таких способах эксплуатации вырабатывается в минимальных количествах, что благотворно сказывается на бессбойную работу ККМ.
Также в отсеке для бумаги можно увидеть две прорези в левой части, это под перегородку для использования 44 ленты. Перегородка довольно жестко фиксируется и случайно выпасть не может. С шириной ленты надо определиться заранее, после фискализации ширину ленты поменять нельзя.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0071.jpg)

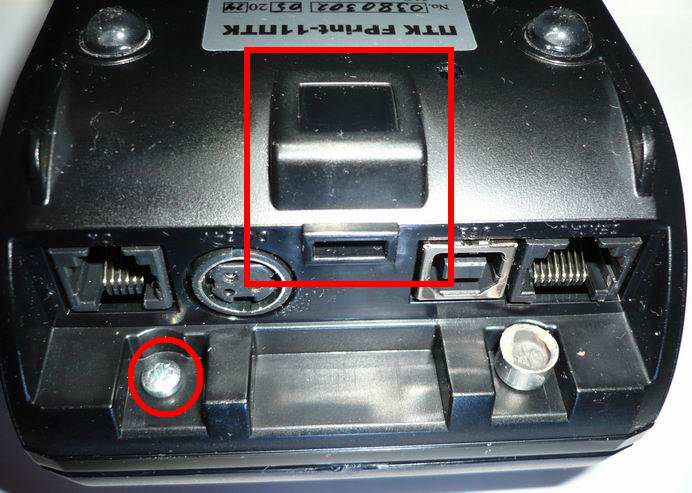

Рис. ПТК FPrint-11, может показаться, что область обведенная прямоугольником является замком, но это не так. В качестве замка - под саморез обведенный кружком установить проволочную петлю, а на эту петлю крепить тросик - антивор.
На задней планке интерфейсов можно увидеть место под замок, однако отверстие глухое. Наверное, в будущих модификациях сей досадный промах исправят. Ведь малые габариты подразумевают использование ККМ на нестационарных рабочих местах с ограниченным пространством, а именно в таких местах мелкие предметы склонны исчезать в руках нечестных людей, и замок здесь будет не лишним.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0081.jpg)

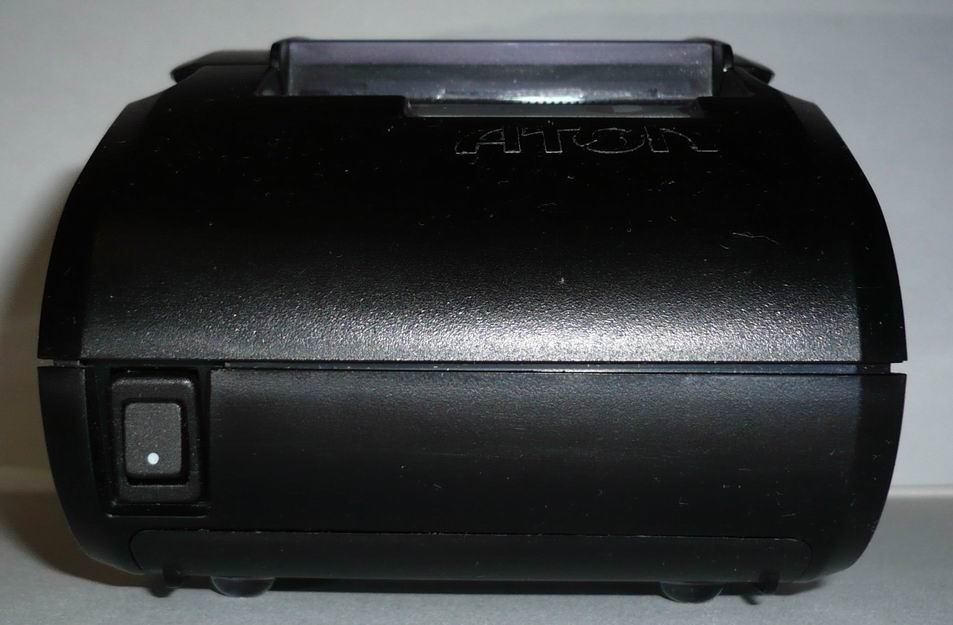

Рис. ПТК FPrint-11, выключатель на передней панели.
Несколько нелогично установлен выключатель, вынесенный на переднюю часть корпуса, он оказался неожиданным гостем, и место ему не предусмотрели.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0091.jpg)

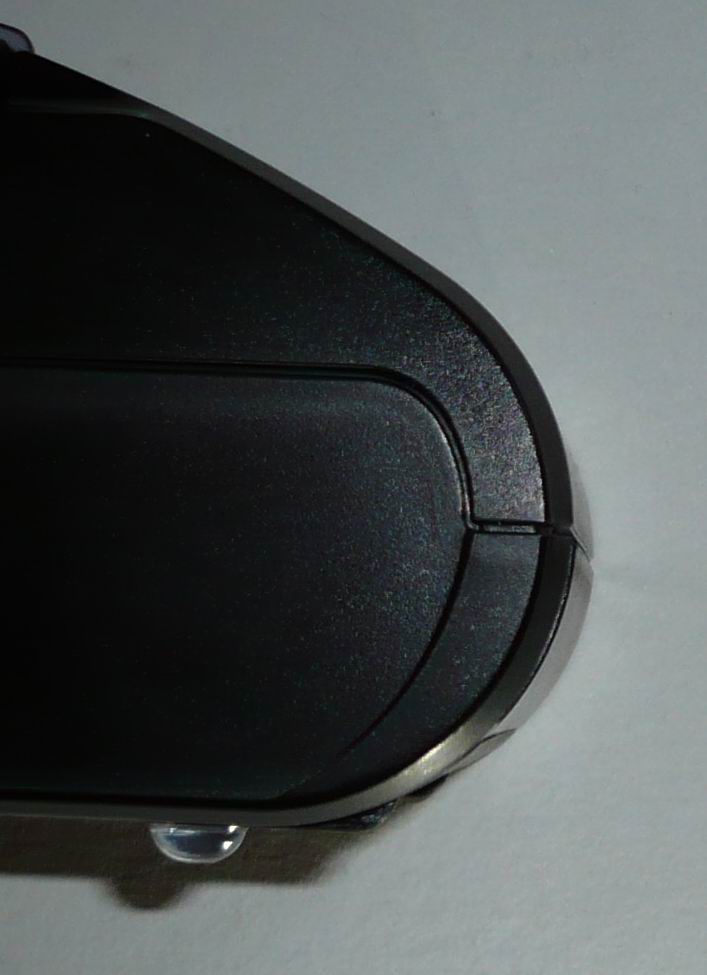

Рис. ПТК FPrint-11, сбоку кажется, что выключатель надежно спрятан от внешних воздействий.
На первый взгляд все вроде бы идеально, выключатель утоплен в корпус и не выступает за его габариты, однако это не так, достаточно провести карандашом по передней части корпуса, то можно непроизвольно включить ККМ.
![]() |
|

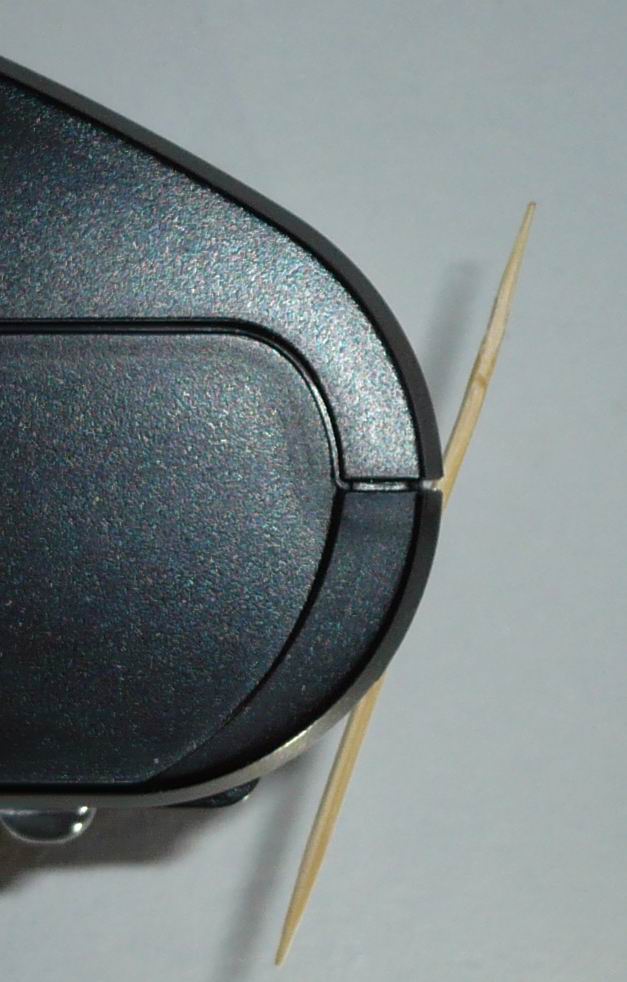

Рис. ПТК FPrint-11, зубочистка показывает сечение отсека под выключатель. |

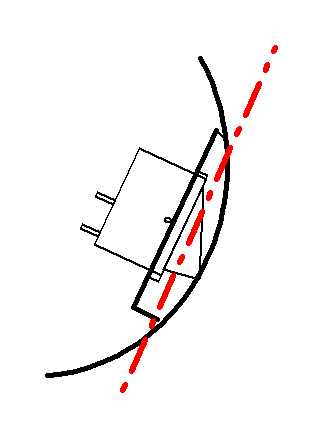

Рис. ПТК FPrint-11, зубочистка показывает сечение отсека под выключатель, изображена красным пунктиром. |
Фактически любой предмет шириной с карандаш может случайно включить ККМ, хотя и утверждение спорное, но не лишенное опасений. Во время тестирования, ККМ принципиально ставился рядом с клавиатурой, в область выключателя периодически толкался угол клавиатуры, и хотя сцепления ККМ с поверхностью стола не хватало, что бы «случайно» включить ККМ, однако выключатель довольно стабильно переводился в среднее положение. Если для классического фискального регистратора, это не принципиально, но для ККМ с автономным питанием такой факт может стать существенной проблемой.
Аккумулятор (опция).
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0021.jpg)

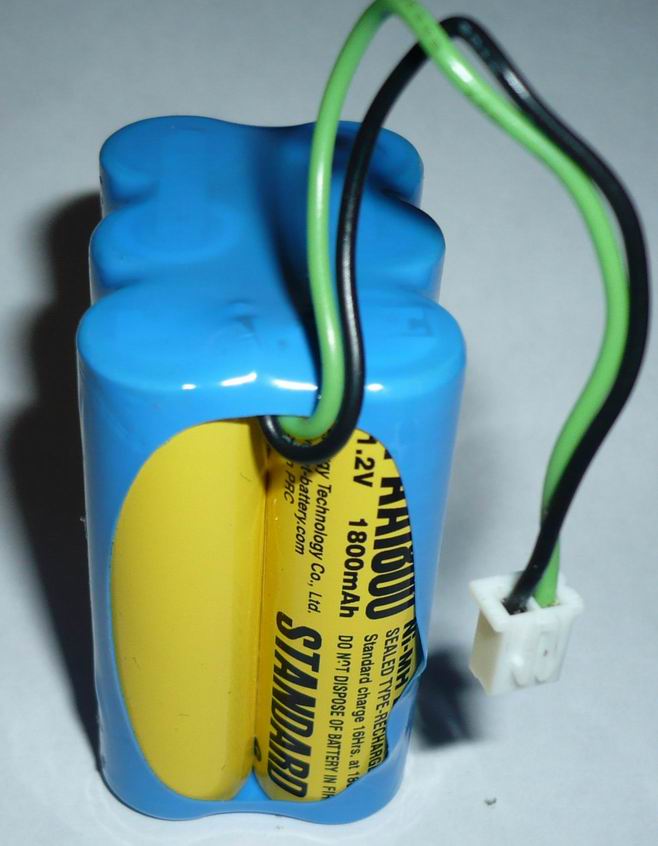

Рис. Блок аккумуляторов для ПТК FPrint-11. Последовательное соединение, черный провод минус.
Аккумулятор в фискальном регистраторе явление редкое, поэтому на реализации остановимся подробнее. В аппарате установлена сборка из 6 последовательно соединенных аккумуляторов NI-Mh 1,2В 1800мА/ч 6 штук, итого 7,2В*1,8А/ч. Что в принципе вписывается в работу DC-DC преобразователя на +5В, для конечного потребителя.
Потребление ККМ в выключенном состоянии 4 мкА, во включенном состоянии, в режиме ожидания команды – около 40мА.
Режим Sleep отсутствует, хотя утверждение спорное, так как дальше 50 мин не проверялось. Вообще сложилось довольно устойчивое мнение, что работа с аккумулятором на этом ККМ будет довольно проблематична. Наверно сказывается отсутствие опыта в разработке устройств с автономным (аккумуляторным) питанием. Глаз режет исполнение выключателя, явно не заточенного на работу с аккумулятором и отсутствие, каких либо средств индикации автономной работы.
О выключателе мы поговорим отдельно к нему, очень много вопросов. А вот отсутствие средств индикации автономной работы во времена светодиодов с несколькими рабочими цветами просто вызывает неоднозначные эмоции. Например, синий индикатор питания – работа от аккумулятора, зеленый – работа от сети.
Нельзя сказать, что проблеме работы в автономном режиме вообще не уделили внимание. Индикацией разряда аккумулятора служит мигание зеленого индикатора. Если замигал – аккумулятор сильно разряжен. Кроме того при автономной работе не работает функционал открытия денежного ящика.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0031.jpg)

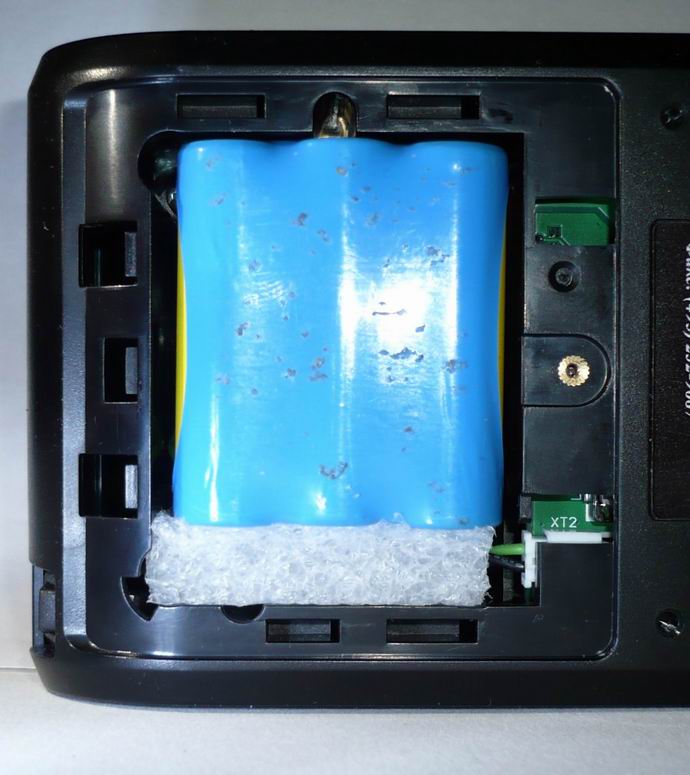

Рис. ПТК FPrint-11, аккумуляторный отсек с установленным аккумулятором, установка заводская.
Прокладка из полипропилена, еще один аргумент в пользу того, что аккумуляторный отсек, скорее всего, изначально предназначался для другого блока, а аккумулятор тут оказался по случаю.
Еще хотелось бы внимательно рассмотреть крышку аккумуляторного отсека.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0041.jpg)

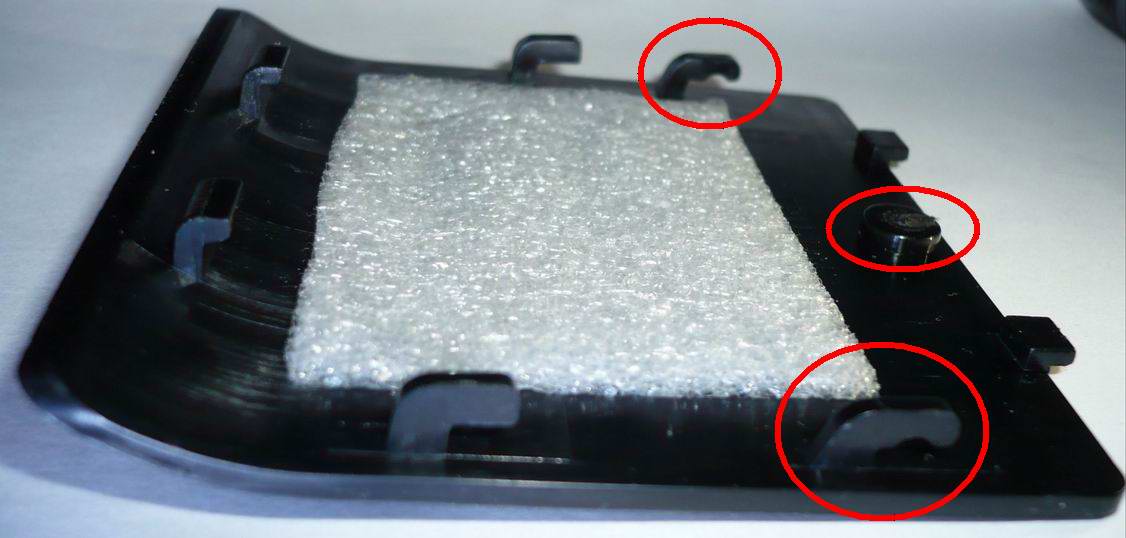

Рис. ПТК FPrint-11, крышка аккумуляторного отсека. Вид изнутри, фиксирующие элементы выделены красным.
Если смотреть на крышку аккумуляторного отсека с обратной стороны, то механизм открытия довольно очевиден – достаточно сдвинуть крышку вдоль полозьев и крышка легко выйдет из своих гнезд и откроется. Но вот у рассматриваемой крышки мы встречаемся с тавтологией «масло масляное». Механическая защелка в виде фиксатора, дублируется винтом.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0051.jpg)

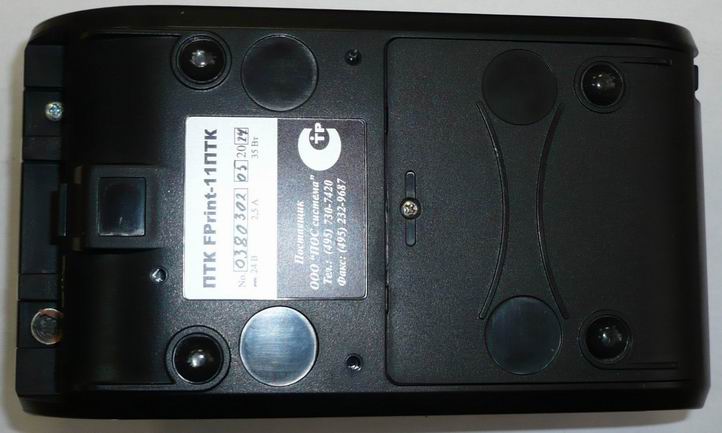

Рис. ПТК FPrint-11, крышка аккумуляторного отсека. Не хватает небольшой детали, стрелки с указанием сторону сдвига для последующего открытия.
За счет фиксирующих элементов получается довольно неприятная картинка, открученный винт ничего не решает, крышка довольно жестко сидит на фиксаторах. А направление открытия крышки является довольно невнятным, стрелки указывающей направления для открытия явно не хватает.
Интерфейсы.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0011.jpg)

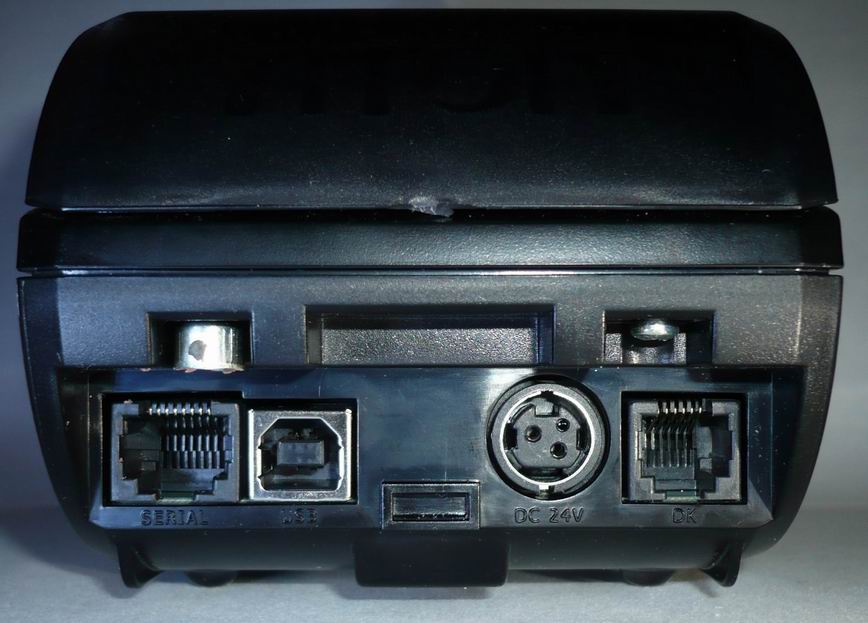

Рис. ПТК FPrint-11, планка интерфейсов.
Как можно увидеть, ПТК имеет на борту два интерфейса – RS232 и USB, переключение между портами стандартное для всех двойных FPrint-xx, на выбор 3 способа. Драйвера USB от старых драйверов торгового оборудования не подходят, если USB не устанавливается – переустанавливаем драйвер торгового оборудования на более свежий.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0131.jpg)
Рис. Вот так довольно странно обнаруживается на старых дровах, FPrint-11ПТК.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0141.jpg)

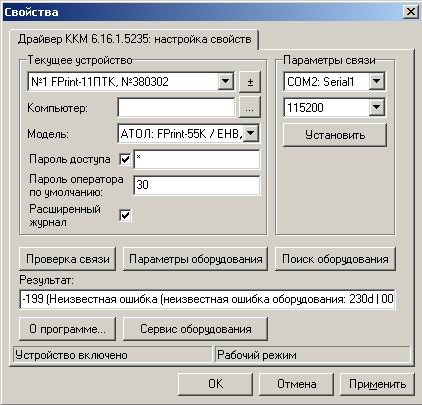

Рис. Результат проверки связи на старых дровах. 199 (Неизвестная ошибка оборудования: 230d | 00E6h)
Совсем неожиданно выяснилось старый драйвер ККМ отказывается делать проверку связи с ККМ, но хоть проверка связи не видит ККМ, однако основные функции, как X, Z отчеты и продажи – выполняются.
В виду малых габаритов корпуса ПТК, разъем RS232 выполнен на RJ45. Кроме того в одном разъеме реализовано два COM порта, с компьютером и дисплеем.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0161.png)

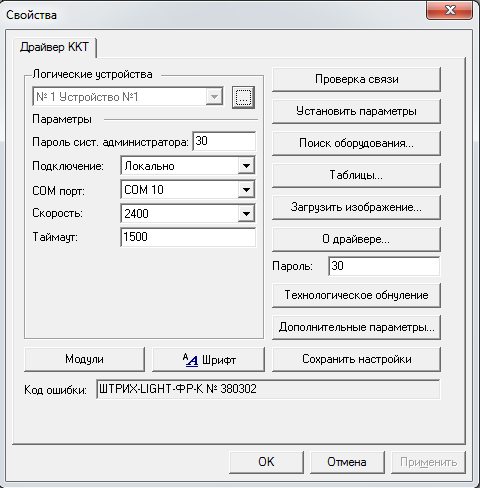

Рис. Из под штриховского драйвера FPrint-11ПТК определяется как Штрих-LIGHT-ФР-К.
Не лишним будет заметить наличие в математике протокола Штрих. То есть на ККМ можно работать на ранее написанном ПО без дополнительных телодвижений, будь оно Штриховским или Атоловским.
Bluetooth (опция).
В ККМ реализован 7 код защиты, под работу с Bluetooth. Это значит, что если установить в ККМ модуль Bluetooth, то это без 7 кода защиты это будет неработающий элемент. Как ни странно найти в конторе модуль Bluetooth оказалось довольно сложным занятием, поэтому пришлось идти в подвал и снимать со старых принтеров HP древний USB адаптер. На удивление Windows 7,8 через древний модуль Bluetooth (HP bt500) с ККМ вышли на связь без всяких лишних телодвижений. Устанавливаем связь с ККМ по паролю, и далее появляется стабильное соединение, которое при выключении/включении ККМ не сбрасывается.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0151.jpg)

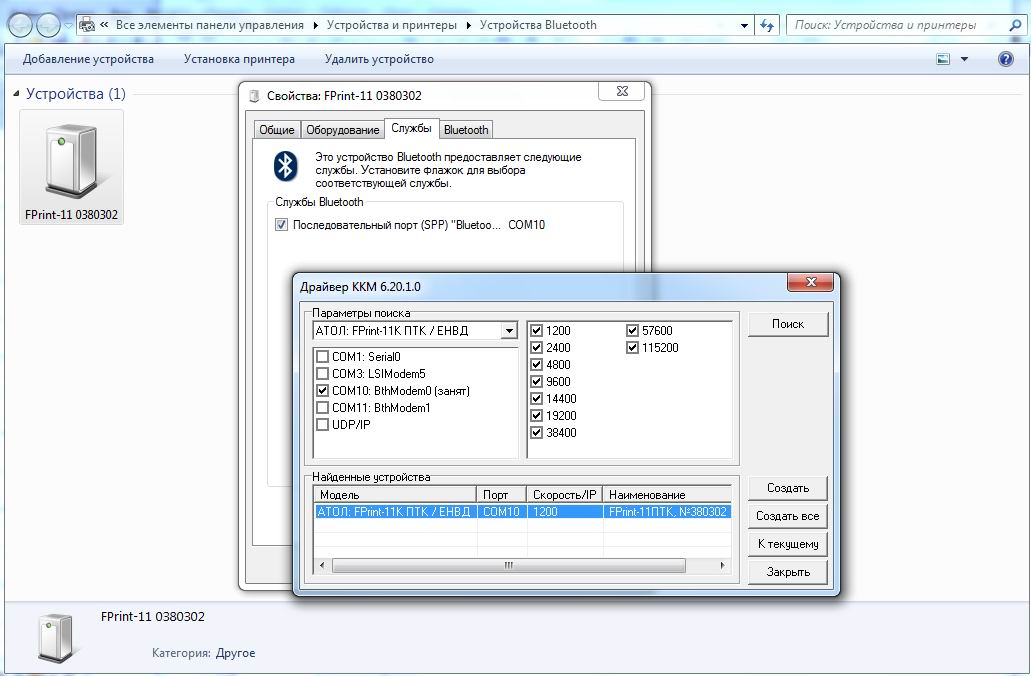

Рис. Windows 7. Все подключение заняло не больше минуты.
ККМ стабильно держит связь, если лежит в закрытом шкафу, в закрытом холодильнике, находится в соседней припаркованной машине – далее не проверяли, фантазия иссякла. Скажем прямо, с модулем Bluetooth на этом ККМ разработчики попали в точку, машинка незаменима для случаев, где обычный интерфейсный кабель мешает удобной работе с оборудованием.
Чехол.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0181.jpg)

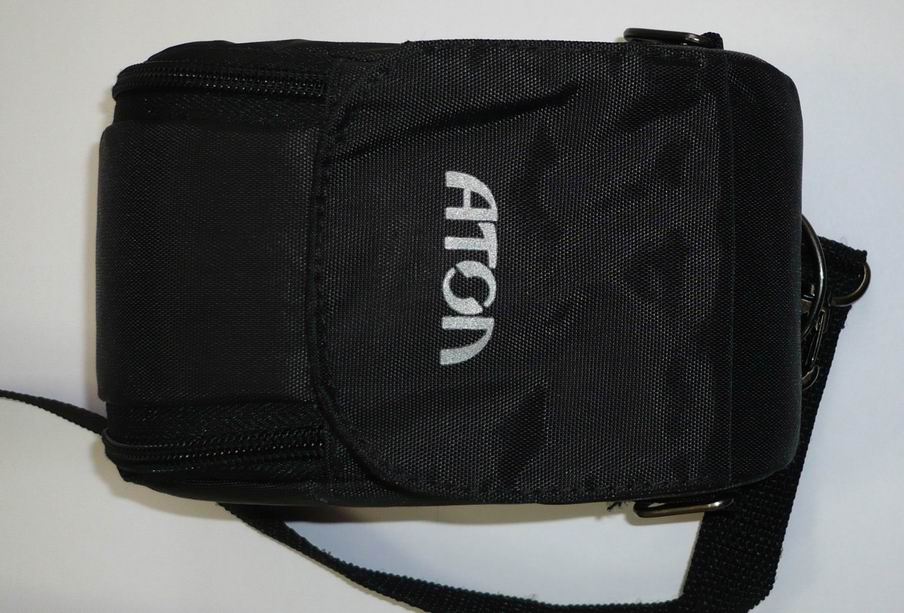

Рис. Чехол для переноски ККМ FPrint 11ПТК
В той комплектации, которая оказалась у нас, есть специальный чехол для переноски. Чехол с фирменным логотипом Атол, выполнен по габаритам ККМ. Крепления на сумке три, один для ношения на шее, второй для переноски на боку через плечо, третий для ношения на поясе.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0191.jpg)
Рис. Чехол для переноски ККМ FPrint 11ПТК имеет только одно отверстие надежно закрытое клапаном на магнитной защелке.
Защитный клапан на магните не даст мусору уничтожать принтер. Чехол выполнен в стиле сумок для переносных автономных принтеров. Что наталкивает на мысль о кондукторском варианте или использовании а-ля кока-кола, когда у экспедитора в машине оборудовано полнофункциональное рабочее место, где можно отпечатать с планшета как документ на принтере, так и на ККМ.
Чехол не имеет отверстий под выключатель, клавишу протяжки ленты и светодиоды. При первом осмотре создается впечатление о неудобстве использования органами управления, но при желании клавиши довольно нажимаются сквозь чехол, а если отогнуть прорезь для бумаги хорошо просматриваются оба индикатора. При настройке в машине стал понятен глубокий смысл почти герметичного чехла, дважды случайно уронив в машине на пол, который не являлся образчиком чистоты, внутрь чехла не попала ни одна соринка, а значит, принтер надежно защищен от мусора. Даже возникла мысль, о добавочном усилении боков сумки полипропиленовыми вставками, но, увы места в чехле с трудом хватает разместить сам ККМ.
Принтер
Принтер не вызвал особых вопросов, уменьшенная копия принтера FPrint 03, стальная гребенка отрезчика, удобная заправка. Разве, что вызывает удивление правая ориентация начала строки в принтере, в отличие от привычной левой ориентации начала строки.
![](https://zipstore.ru/wa-data/public/blog/img/11ptk_0121-1.jpg)

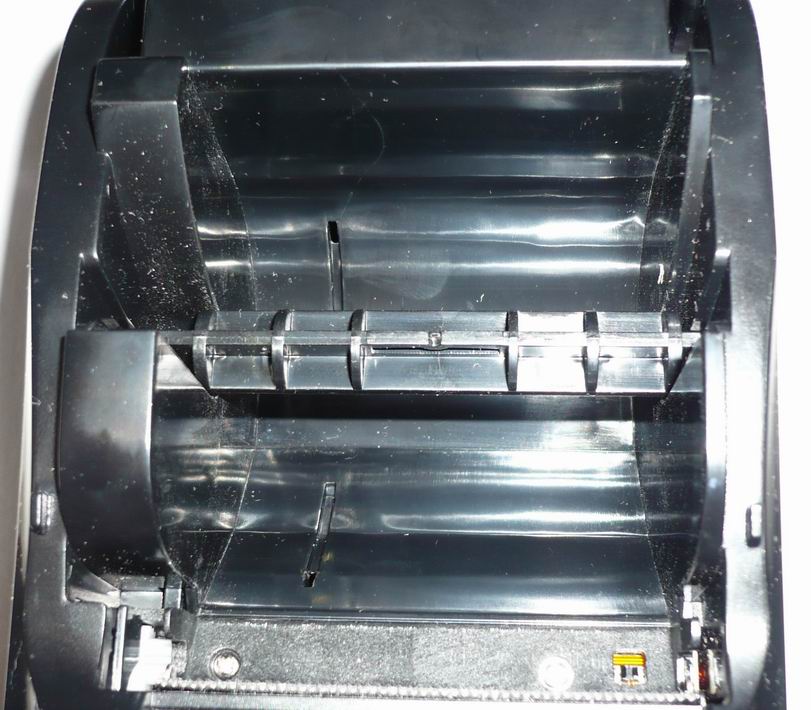

Рис. FPrint 11ПТК. Датчик бумаги справа, а перегородка отсека под 44 ленту слева, выдает происхождение принтера.
О необычной ориентации принтера говорит и переборка для использования 44 ленты, она стоит не справа, а слева.
Пока крутили разобранный принтер в руках обратили внимание на один дефект корпуса, на который раньше не обращали внимание, но который может привести к довольно печальным последствиям для принтера. Косвенно этот дефект подтверждает и сами представители Атол устами зарубежных партнеров «в других странах такой проблемы по данным SII нет», достаточно задуматься, чем российские условия эксплуатации отличаются от импортных – то наша догадка получается, не лишена смысла.
