Атол FPrint 55, зачем нужна защита которая не защищает
Оставили собаку охранять машину.
Наутро колёс нет, магнитолы нет.
На стекле записка:
"Собаку не ругайте, она лаяла."

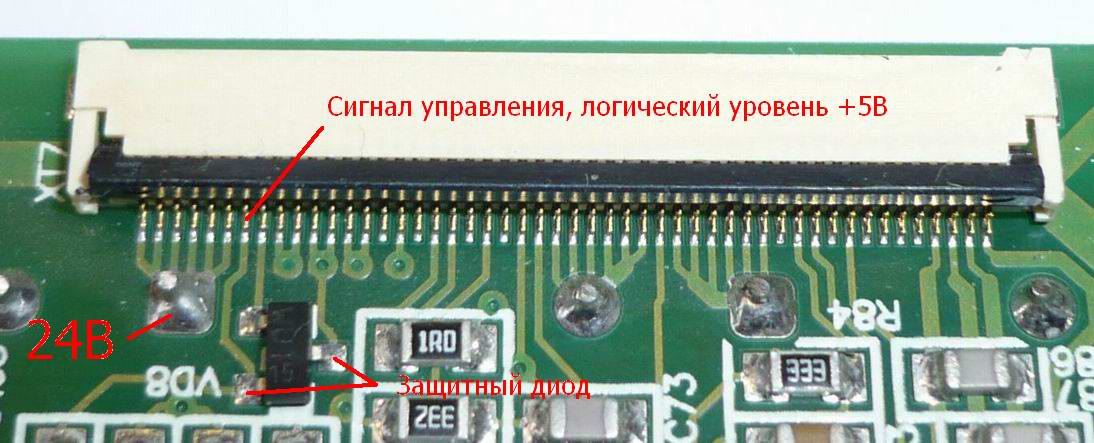

Рис. Две цепи +24В и +5В находятся в опасной близости друг от друга. На случай замыкания для защиты процессора установлен защитный стабилитрон VD8.
Накипело, очередная поломка FPrint55К, связанная с отсутствием «защиты от дурака» в принтерах разработки Seiko Instruments. Оказалось подключение шлейфа принтера даже на выключенном ККМ губительно для материнской платы. При подключении шлейфа, материнская плата жалобно пискнула, как оказалось – это процессор обозначил свою гибель.
Попробуем разобраться, как и почему отключенная плата смогла сгореть при подключении шлейфа принтера. Для начала выявим неисправные элементы, это защитный диод VD8 (PESD5VS2UT) и часть портов микропроцессора DD1(LPC1768FBD100).
Рис. Схема разъема XT7 для подключения шлейфа принтера. Контакты 1-6 питание ТПГ 24В, контакт 7 с уровнем сигнала +5В.
Выход из строя защитного диода VD8 предполагает замыкание 24В на 7 контакт шлейфа. Выход из строя процессора говорит о том, что защита стабилитроном является неэффективной. Более логично в этой цепи увидеть буферный элемент, в случае замыкания буферный элемент конечно бы выходил из строя, но при этом процессор бы оставался исправным. В примененной схеме защиты процессора DD1(LPC1768FBD100) защитный диод VD8 играет функцию той собаки из анекдота, хоть и лает, но не защищает. Формально функция стабилитрона VD8 (PESD5VS2UT) нужна для того, что бы в последствии, можно было выяснить, почему сгорел процессор.

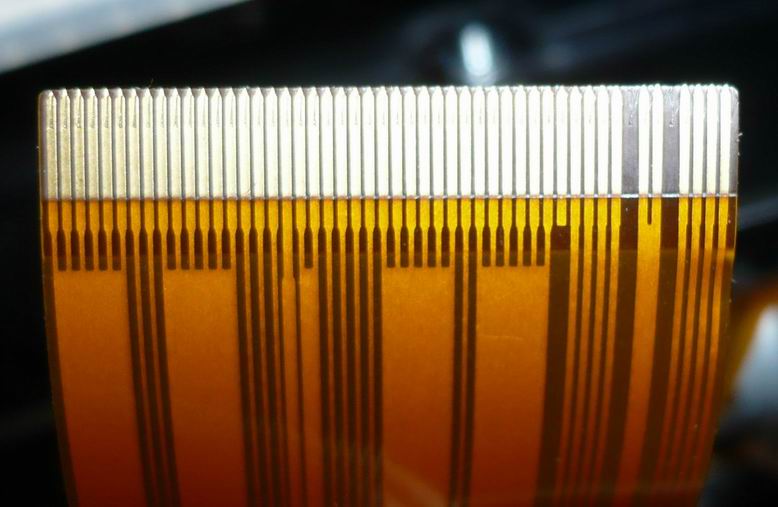

Рис. Шлейф принтера, контакты расположены настолько близко, что даже небольшой перекос шлейфа может вызвать замыкание между соседними контактами.
Собственно теперь вернемся к сути, почему на обесточенной плате при замыкании 6 и 7 контакта произошел выход из строя процессора. Скорее всего, по причине заряженных входных конденсаторов, которые при отключении сетевым выключателем не разряжаются.
Выводы. При ремонтных работах на ККМ FPrint55K отключение питания следует проводить только отключением разъема питания, при этом настоятельно рекомендуется выключатель питания не использовать. В противном случае диагностические работы могут привести к дополнительным ремонтным работам.
