Атол Fprint 55К - сжимает строки на чеке. Ремонт.

26 мая 2014 172 просмотров

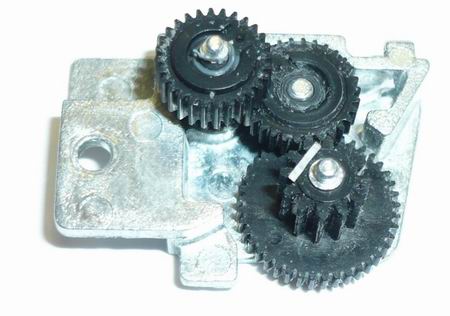

Рис.1 ККМ Fprint 55K отработал 1 месяц, редуктор привода ведущего вала, по внешнему виду, практически не имеет износа.

Одновременно появились в ремонт два ККМ Fprint 55K, один отработал 12 месяцев, другой 1 месяц. Тот ККМ, который отработал 12 месяцев, имел значительное загрязнение от парги, другой ККМ, который отработал 1 месяц, имел значительные загрязнения от последствий двойного отреза.

Несмотря на тот факт, что износа шестерен не наблюдается, сам редуктор клинит при проворачивании.

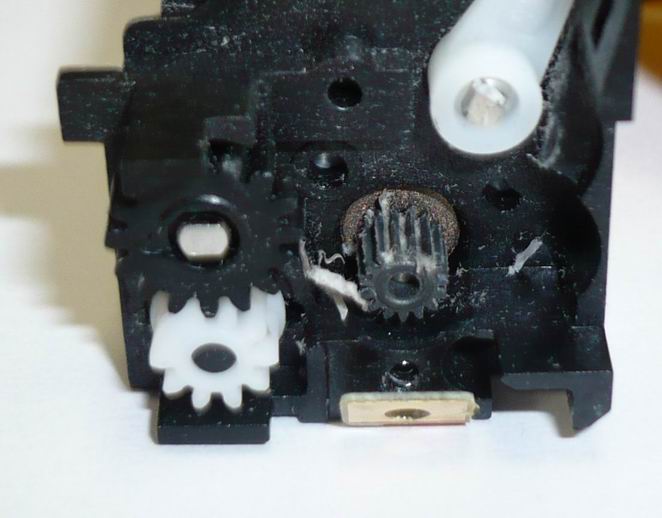

Рис.2 ККМ Fprint 55K отработал 1 месяц, шестеренка двигателя привода редуктора. Зубья шестерни забиты бумагой.

Шестерни всего механизма привода ведущего вала, были в остатках тоненьких полосок чековой ленты, явный признак двойного отреза.

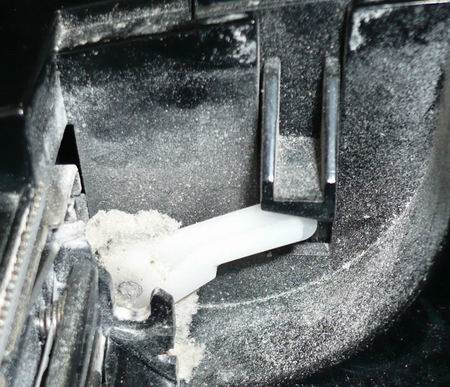

Рис. 3 ККМ Fprint55K отработал 12 месяцев, принтер в парге.

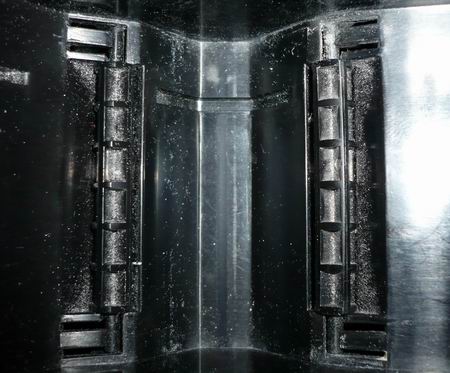

Рис. 4 ККМ Fprint 55K отработал 12 месяцев, ролики от парги заклинило, провернуть их невозможно.

После чистки шестерен принтера отработавшего 1 месяц, принтер заработал. Для устранения двойного отреза пришлось отключить отрезчик, но как выяснилось на месте, двойной отрезки не было, ККМ вообще отказался отрезать чеки. Значит дело не в двойной отрезке, но узенькие полоски бумаги говорят об обратном. Единственное отличие обоих ККМ – это разное программное обеспечение. Оба ККМ работают в жестких условиях, на продуктовом магазине, с большой проходимостью. ККМ отработавший 1 месяц – управляется из под 1С, ККМ отработавший 12 месяцев – из под специализированного ПО.

Вывод. Возможно, работа отрезчика зависит от внешнего ПО, в одном случае явное отсутствие последствий двойного отреза, в другом заклинившие шестерни от последствий двойного отреза.

P.S. При сборке ККМ, невнимательные механики забывают, как установить кабель заземления принтера. Небольшая подсказка.

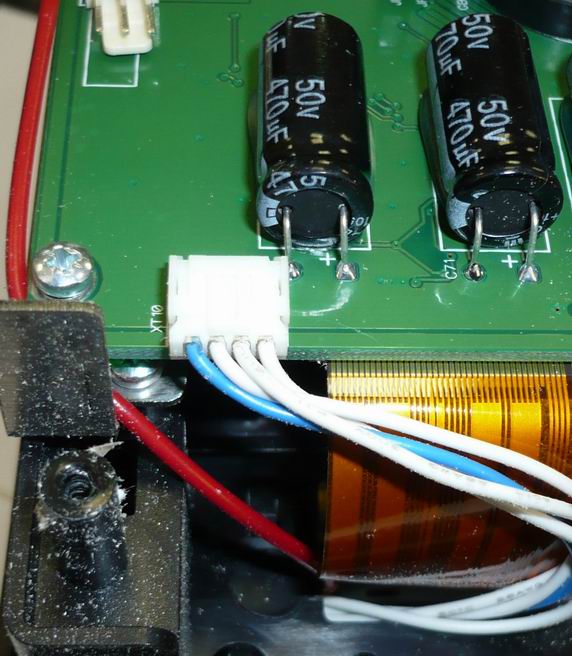

Рис.5 ККМ Fprint 55K укладка заземляющего провода



Рис.6 ККМ Fprint 55K укладка заземляющего провода
