Атол FPrint-77ПТК - обзор инженера ЦТО

August 30, 2015 3281 просмотров

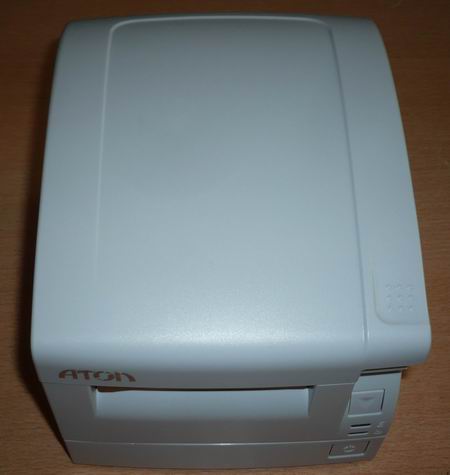

ККМ FPrint 77ПТК



 Введение.

Стало уже доброй традицией, что новинки рынка торгового оборудования попадают к нам в глубинку с задержкой в год – полтора, ККМ FPrint-77ПТК не стал исключением. Соблюдая традиции ККМ был осмотрен только внешне и отдан клиенту, так как была сильная спешка. Даже такое небольшое время осмотра дало некоторое представление об этом удивительном ККМ. Одной из любопытных особенностей этого ККМ является рекламный ход по продвижению продукта на рынке, а именно он отсутствует в прайсе Атол и попытка купить на витрину подобный продукт вряд ли увенчается успехом – согласитесь, странный маркетинговый ход. Аналогичное продвижение продукта мы уже наблюдали у Retail 01ПТК, правда в несколько другом виде. Стоит отметить, FPrint-77ПТК (Атол) и Retail-01ПТК (Штрих-М) являются прямыми конкурентами друг другу, несмотря на разные весовые категории и уверения представителей обоих компаний в обратном. Посудите сами, нелогичные ходы по продвижению продукта на рынке, один уровень надежности и самое главное - уровень надежности на порядок выше своих младших собратьев у обоих производителей. Отличия же FPrint-77ПТК от Retail-01ПТК больше носят косметический характер, FPrint-77ПТК нашпигован всяким примочками - отсюда несколько завышенный ценник, в то время Retail-01ПТК ориентирован на простоту и дешевизну.  Оба аппарата относятся к категории «работа над ошибками» и призваны поднять престиж производителя на фоне провальных по уровню надежности FPrint 11,22,55 (Атол) и Штрих-М, Штрих- LIGHT(Штрих). ККМ FPrint-77ПТК действительно хорош и вызывает положительные эмоции, все плюсы этого ККМ хорошо описаны на сайте Атол-а, мы же рассмотрим те нюансы, на которые мы обратили внимание.



 Принтер.

Даже первый беглый взгляд на ККМ FPrint-77ПТК вызывает чувство «дежавю», которое появляется при осмотре термопринтера. Аналогичный механизм открытия крышки и принтер мы уже встречали в ККМ MSPOS-К или в его аналоге китайском принтере Citaq V8 8'' Android OS touch Screen POS system with printer, хотя и в несколько другом исполнении железа.  Собственно принтер Seiko Instruments CAPM347В-E использующийся в этом оборудовании предполагает сходство конструкций.

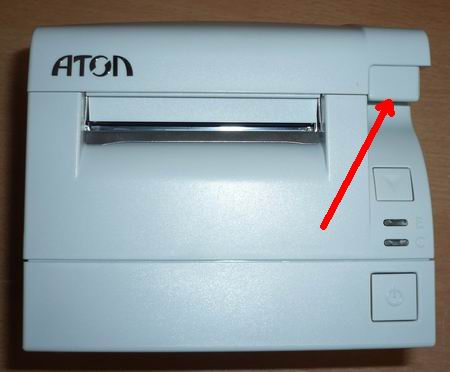

ККМ FPrint-77ПТК, клавиша открытия принтерного отсека расположена на крышке

Принтер CAPM347В-E предполагает расположение рычага открытия принтерного отсека непосредственно на самой крышке, если в ККМ MSPOS-К рычаг расположен по всей ширине крышки, то в ККМ FPrint-77ПТК расположен сбоку. Такой механизм открытия принтерного отсека позволил значительно уменьшить длину ККМ, хотя при этом возможен некоторый перекос крышки при открытии, так как открытие производится с одной стороны. Мы бы отнесли это инженерное решение к спорным моментам, с одной стороны - массивность железа защелки принтера вызывает уважение, с другой – имеется много примеров поломок связанных с перекосом крышки принтерного отсека, только практика эксплуатации может выявить является ли такое инженерное решение обоснованным.

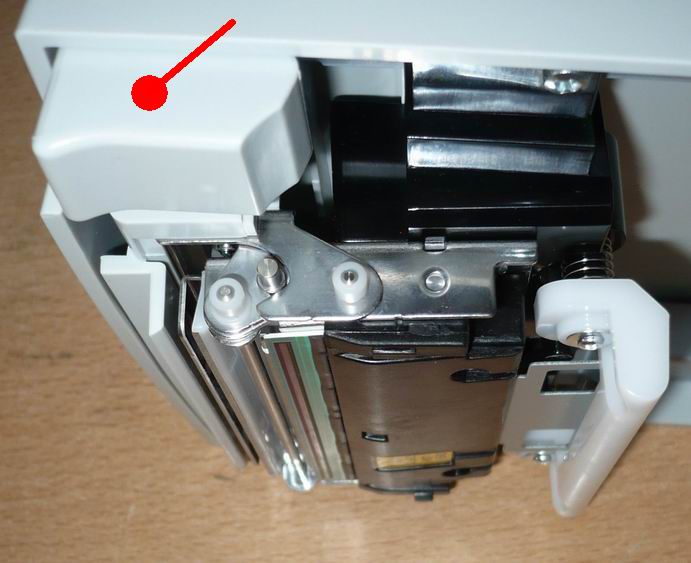

ККМ FPrint-77ПТК, механизм открытия крышки принтера – защелка сбоку

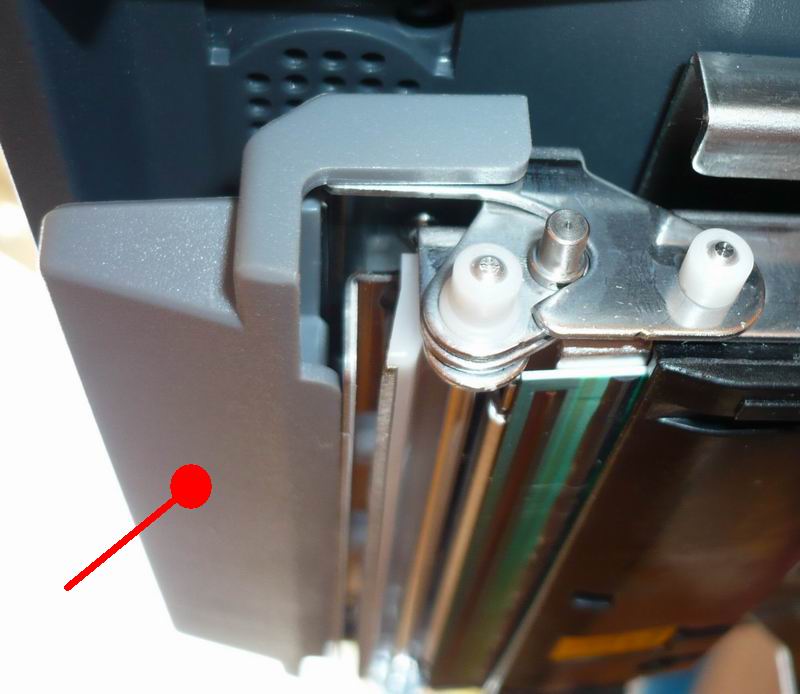

ККМ MSPOS-К, механизм открытия крышки принтера – защелка по всему торцу

Отрезчик принтера имеет вертикальное исполнение, такой конструктив имеет ряд плюсов, например при заклинивании отрезчика крышка принтера не блокируется, а значит принтер не подвергнется вандализму со стороны операторов ККМ при непредвиденной поломке. С другой стороны вертикальное исполнение отрезчика оказывается абсолютно беспомощной против старинной русской забавы под названием «двойной отрез», при которой отрезчик забивается тонкими обрезками бумаги буквально за 3-4 месяца, в качестве примера - отрезчик Штрих-ФР-К.

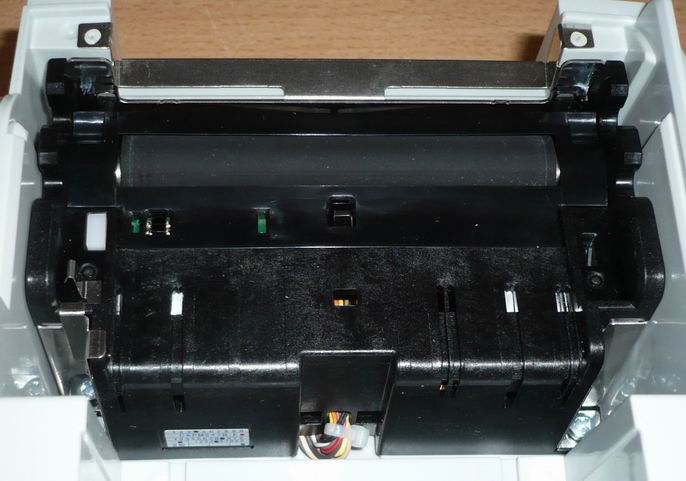

ККМ FPrint-77ПТК, отрезчик имеет вертикальное исполнение

Ну и японские инженеры из SI явно не понимают российских реалий и принтер не имеет ручного отрезчика, очень легкомысленно надеяться, что автоматический отрезчик не ломается.
Ну и конечно принтер поддерживает два типа ленты 57мм и 80мм, на большой проходимости очень приятная плюшка в плане экономии на расходных материалах.



 Интерфейсная планка.



Количество портов просто поражает, стоит отметить эти порты не опциональные, а идут в базовой комплектации.

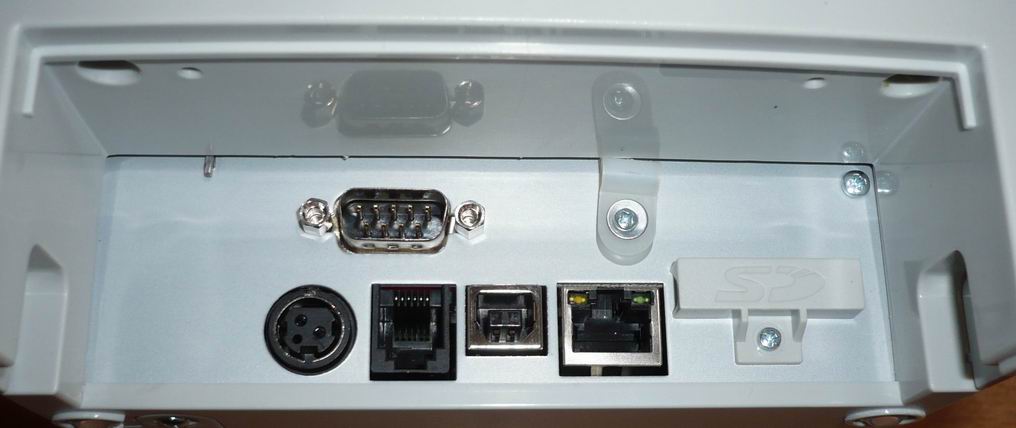

ККМ FPrint-77ПТК, планка интерфейсов


USB, RS232, Ethernet - причем все порты имеют стандартную конфигурацию, например нашлось место для стандартного разъема DB9M под COM порт, который некоторые производители из экономии места заменяют на RJ11. Есть дырка под SD карту, которая опять же активна в базовой комплектации. Несколько подвел блок питания, несмотря на стандартный разъем, предполагается использование блоков питания двух типов 40Вт и 60Вт.



 Корпус.

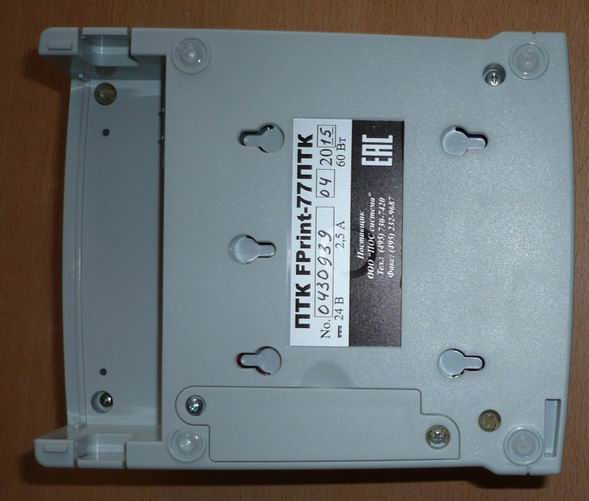

ККМ FPrint-77ПТК, днище корпуса


Днище корпуса наверно понравится любителям головоломок. Приятной плюшкой является установка ЭКЛЗ, в отдельном отсеке с удобным расположением на днище. Теперь не придется вскрывать весь корпус для замены ЭКЛЗ – это очень удобно и повышает долговечность ККМ. А вот количество крепежных отверстий явно намекает на вертикальную установку причем в обоих вариантах, хотя два установочных отверстия явно не для вертикального исполнения.
