Ippon Smart Power Pro 1400 - Не включается/не заряжается/ не работает

Материнская плата 18664-02-1001542010 (098-88959-01(A)) от ИБП Ippon Smart Power Pro 1400.
Введение. ИБП Ippon - это лакмусовая бумажка любой мастерской, не каждый механик за него возьмется, а уж дать гарантию на ремонт могут дать единицы, раз берутся - либо ни разу не ремонтировали ИБП Ippon, либо есть специалист, которому делать нечего. Это учитывая, что сами по себе ремонты простые и не требуют глубоких знаний принципов работы всего ИБП. В ИБП до 800 Вт - всегда горит силовая часть, редко блок заряда АКБ, в ИБП 1000-2000 Вт всегда горит блок заряда, редко силовая часть. Отдельно хотелось бы Ippon Smart Power Pro 1400 у которого замена аккумуляторов это всегда ремонт зарядного устройства - поэтому "просто" поменять АКБ не удастся.
Неисправность со слов заказчика. Не включается/не заряжается/ не работает.
Первичная диагностика. Плата в области цепи заряда обуглена, С67 (470 пФ*1кВ) взорван, R146 (1.3 Ом*2Вт) взорван, ключ Q33 взорван.
Ремонт. Не смотря на наличие решений, документации и описания ремонта, не все ремонтники могут справится с ремонтом и дело тут не столько в квалификации специалиста, а схемотехнике Ippon-а. Часть специалистов не может решить проблему поиска оригинального силового ключа, а часть получает дырку в плате после установки заведомо исправных элементов, при этом взрываются уже не только замененные детали, но и рядом стоящие силовые ключи. Прежде чем ремонтировать цепь заряда на ИБП Ippon Smart Power Pro 1400, настоятельно рекомендуется проверить КЗ выводов между (11-12-14) на U8 (KA3525A), если короткое замыкание на этих выводах есть, а у вас нет опыта работы с Ippon-ами и нет железных нервов, то рекомендуется отказаться от ремонта блока заряда аккумулятора.
Так как в интернете есть множество описаний этой поломки то приведем только проблемные места ремонта.
1.Схема

Этот интернет вариант схемы блока заряда аккумуляторов самый популярный и доходчивый.
Как видно из схемы слабым звеном является С67 (470 пФ*1кВ), R146 (1.3 Ом*2Вт), ключ Q33, D19 (1N4148), R44 (220 Ом), R59 (20 кОм), U15(3843BN). Особое внимание следует обратить только на R44 (220 Ом), он имеет тенденцию не выгорать и взрываться, как все остальные в цепи заряда аккумулятора, а изменять свое сопротивление в сторону увеличения.
2. Силовые ключи.
Обилие ключей, которое используется в этой схеме поражает своим разнообразием.

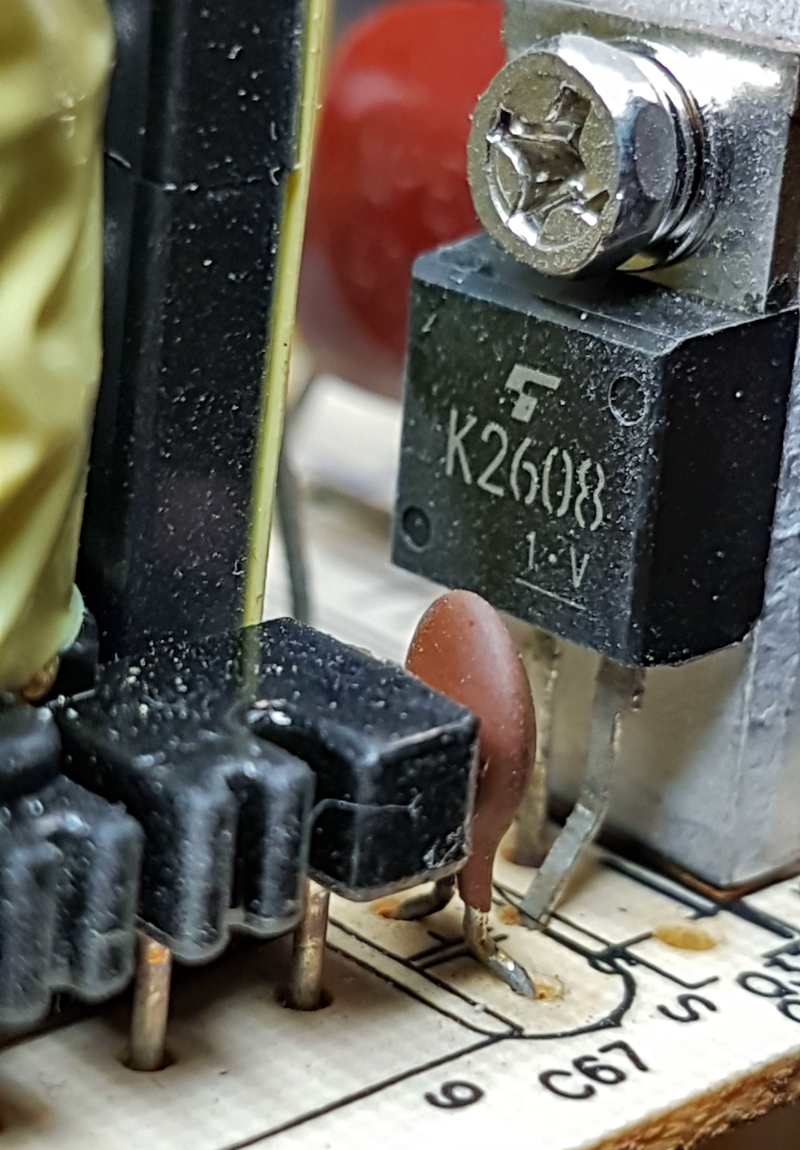

Q33(2SK2608) имеет самые долгоживущие показатели в ИБП Ippon (Ippon Smart Power Pro 1400)
Другие силовые ключи (Q33) такие как IRFBG30 приходит уже битым или не читаемыми. В любом случае мы ставим 2SK2608, во первых они самые дешевые, во вторых - их проще всех найти.
Заключение. Если вы думаете, что запустив блок заряда аккумуляторов вы победили ИБП Ippon Smart Power Pro 1400, то вы заблуждаетесь, побольше тех. прогона - иначе есть шанс увидеть ИБП в ремонте через короткий промежуток времени.
Ремкомплект.
Если у вас нет возможности купить нижеперечисленные элементы, то даже не пытайтесь менять аккумуляторы в ИБП Ippon Smart Power Pro 1400
470 пФ*1кВ (С67),
1.3 Ом*2Вт (R146),
2SK2608 (Q33),
UC3843BN (U15).
