Ока 102К, Феликс-02К, Феликс-Р Ф - Качество термоголовок ТД4032А

Рис. ТПГ в разобранном состоянии, на фото хорошо видна четверка управляющих дешифраторов
Не раз встречались с жалобами коллег, по плохому качеству отечественных термопечатающих головок ТД4032А, и сами иногда сталкивались с единичными случаями явно заводского брака. Однако новая партия ТПГ просто поразила своим качеством, из 10 новых ТПГ - 4 оказались неисправными. Учитывая, что это завод – значит, есть ОТК, как то сразу вспомнилась новость с завода ПРОСАМ - «Производство ККМ "ОКА-102К Версия 01", соответствующей эталонному образцу, стало невозможно из-за отсутствия ряда комплектующих (электродвигателей, термоголовок, ПЗУ и т.д.)»
Представляем результаты тестирования ТПГ ТД4032А производства Калужского радиолампового завода «Восход». Все ТПГ выпущены 03 месяца 2014г. ТПГ тестировались на ККМ Феликс 02К и ОКА 102К. Феликс 02К был выбран из-за своей математики, так как позволяет протестировать ТПГ побитно, на уровне кристаллов. ОКА102 из за теста «тельняшка», в котором визуально можно отследить дефекты ТПГ, в то же время, пренебрегая ошибками ТПГ.
ТПГ №1

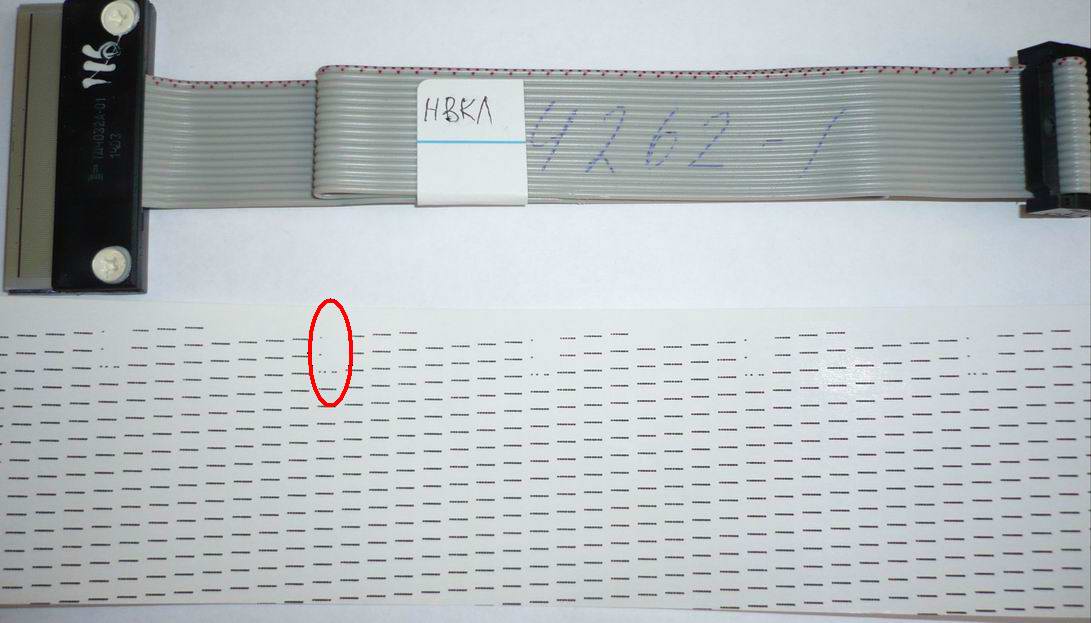

Рис. ТПГ ТД4032А, крышка: 116, шлейф: 4262-1
Феликс 02К - ККМ включается с 6 пиками, что значит неисправность ТПГ.
ОКА 102К – не печатает один кристалл, если точнее, только часть кристалла.
ТПГ №2

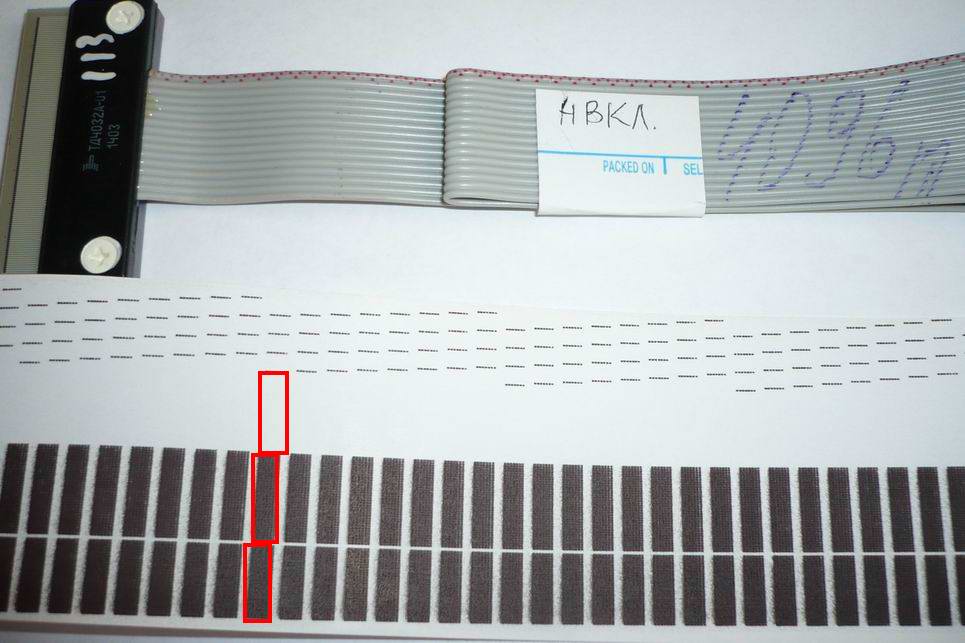

Рис. ТПГ ТД4032А, крышка: 113, шлейф: 4096
Феликс 02К - ККМ включается с 6 пиками, что значит неисправность ТПГ.
ОКА 102К – не печатают три кристалла, один вообще не печатает, два наоборот не выключаются.
ТПГ №3

Рис. ТПГ ТД4032А, крышка: 125, шлейф: 4179
Феликс 02К - ККМ включается нормально, но не печатает 1 кристалл.
ОКА 102К – все печатается абсолютно нормально.
ТПГ №4

Рис. ТПГ ТД4032А, крышка: 118, шлейф: 4097
Феликс 02К - ККМ при включении выдает кучу ошибок на печать, не правильно печатают два кристалла.
ОКА 102К – Один кристалл вообще не печатает, второй кристалл печатает с искажениями.
Вывод. Обязательно проверяйте при получении ТПГ на предмет работоспособности.
UPD 27/09/2014. Очередной подарок от калужского радиолампового завода «Восход». Новый ККМ «Касби 02К» только из коробки, но уже с битой ТПГ. ТПГ выпуска ноября 2013 г. успешно прошла ОТК на заводе производителе, затем так же успешно прошла ОТК на заводе производителе ККМ, но на большее ТПГ не смогла – ресурс закончился.

Рис. ТПГ ТА4032А с ККМ Касби 02К, дата выпуска ноябрь 2013г, крышка: 117, шлейф: 5314-2
UPD 07/11/2014
Партия ТПГ ранее рассмотренная в материале не перестает удивлять. После установки 1 ТПГ отработала 6 дней, а вторая не смогла даже снять пару X-отчетов.
ТПГ №5

Рис. ТПГ ТД4032А, крышка: 119, шлейф: 4253-1
Эта ТПГ так же выпущена 03 месяца 2014 года. Была установлена в Феликс02К и отработала 6 дней!!! после чего клиенты стали жаловаться на плохую печать. Такая печать характерна для ТПГ отработавшей не менее двух лет. Смотрим на ТПГ поближе, весь защитный слой сорван, а боковина даже не успела сносится, это не удивительно - 6 дней слишком маленький срок.

Рис. ТПГ ТД4032А, поверхность ТПГ отработавшей 6 дней!!!
Как можно увидеть рабочая поверхность ТПГ больше напоминает износ не менее года, а то и двух, а вот то, что ТПГ отработала 6 дней, верится с трудом.
ТПГ №6

Рис . ТПГ ТД4032А, после установки не смогла отпечатать даже пару отчетов.
Партия ТПГ №6 та же что у первых пяти, тестирование ТПГ прошла, но вот на месте установки отработала только 3 X- отчета, четвертый можно увидеть на фото.
Попробуем прикинуть стоимость установки ТПГ (одна ТПГ ушла на сторону и данных о ней нет. Так что будем считать, что она и как и все остальные ТПГ работают нормально).
Куплено 10 штук, из них рабочих только 4, получается выходная себестоимость ТПГ, относительно входной составляет 2,5 раза. То есть входную стоимость ТПГ надо увеличивать в 2,5 раза, и это только будет себестоимость без учета работ по установке и налогов. То есть фактически ТПГ ТД4032А уверенно приближается к стоимости импортной ТПГ.
UPD 02/12/2014 Сегодня завод прислал 5 исправных ТПГ взамен бракованных, правда процесс оказался затяжным, но в принципе при большом количестве брака стоит пробовать заменить ТПГ по гарантии
