Качество ТПГ весов CAS LP

21 сентября 2014

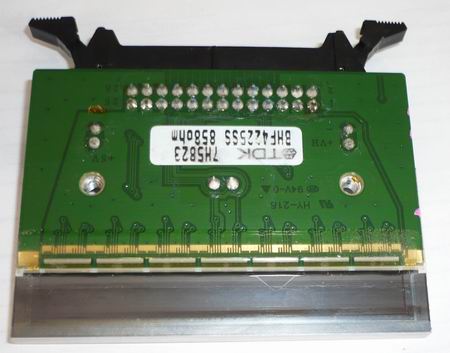

Рис.1 Термопечатающая головка с весов CAS LP (нового образца)

Совсем недавно мы говорили о браке термопечатающих головок (ТПГ) российского производства. Но обнаружился еще один, неожиданный для нас, производитель ТПГ производящий брак, конечно до российского производителя ему далеко, но ценник у этой ТПГ таков, что брак не должен быть совсем.

На этот раз объектом пристального внимания стала ТПГ с весов CAS LP. Новые весы на объекте отработали не больше месяца, после чего у них вышла из строя ТПГ. Беглый осмотр выявил механические повреждения рабочей поверхности. Но вот осмотр под лупой показал, что не все так однозначно, повреждения имели нагревательные резисторы только у одного кристалла.

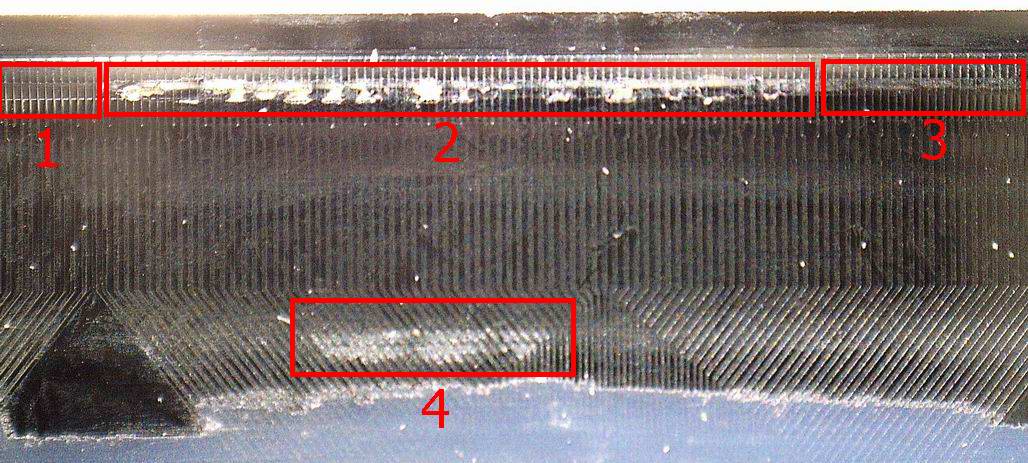

Рис. 2 Весы CAS LP - бракованная ТПГ? Или битый процессор?

Условно разделим рис. 2 на 4 зоны

  1. Нагревательные элементы соседнего кристалла, можно увидеть – повреждения отсутствуют, состояние близкое к идеальному.
  2. Нагревательные элементы полностью разрушены
  3. Нагревательные элементы хоть и сильно перегретые, но еще пока рабочие.
  4. Непонятное пятно на ТПГ, по виду похожее на царапину, только выпуклое.

Если предположить, что повреждения носят механический характер, то откуда такая избирательность, с точностью до 1 нагревательного резистора разрушены элементы только одного кристалла.

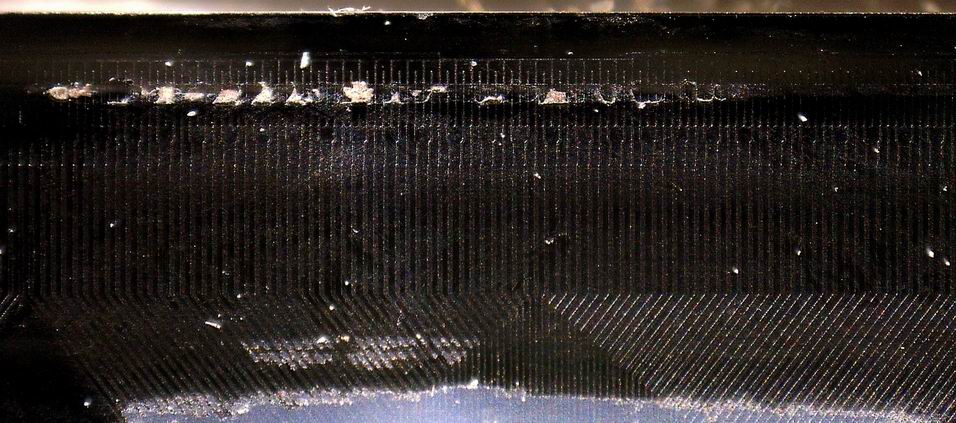

Рис. 3 Непонятное пятно на проводниках неисправного кристалла имеет тот же цвет, что и герметик закрывающий кристаллы от внешнего воздействия.

При более внимательном рассмотрении,  пятно на проводниках неисправного кристалла имеет структуру схожую по внешнему виду с защитным герметиком защищающего кристаллы от внешнего воздействия.

Все остальные нагревательные элементы, которые управляются другими кристаллами (всего кристаллов вместе с неисправным 8=7+2*0,5) не имеют видимых глазу повреждений.

Комментарии.  Несмотря на явную природу повреждений – от неисправного кристалла ТПГ, по логике вещей процессор должен был отработать эту ситуацию  на уровне сигнала STB, однако этого не случилось.  Во избежание  повторения ситуаций с выгоранием нагревательных элементов на ТПГ,  вместе с установкой новой ТПГ был заменен и процессор.  Несколько ранее мы уже рассматривали ситуацию, чтопроцессор может выжечь нагревательные резисторы, но там подобные повреждения были по всей рабочей поверхности ТПГ, в отличие от  повреждений на рис. 2

UPD 28/09/2014. Хотелось бы отметить тот факт, что и ТПГ старого образца выходят из строя по причине выхода кристаллов.


Рис. Образец этикетки на сломанной ТПГ, выход из строя кристаллов.

Примером может служить поломка ТПГ старого образца, но в отличие от вышерассмотренного образца – данная ТПГ честно отработала около 6 лет, причем это не предел.


Рис. ТПГ старого образца.

На фото можно легко посчитать количество кристаллов, их 7 штук в отличии от ТПГ нового образца, где кристаллов 7+2*0,5



UPD 12/02/2015 Попали в ремонт весы  с  того же торгового объекта  -  весы другие, но поломка такая же, новые весы отработали месяц и снова ТПГ вышла из строя. Осмотр ТПГ выявил такие же микровзрывы на рабочей поверхности. На этот раз весы пришли с этикеткой, при внимательном осмотре первой этикетки оставшейся  в принтере – выявлены следы попадания влаги на рабочую поверхность, как результат выход из строя ТПГ. Так что данная поломка не относится к качеству ТПГ, а является нарушением условий эксплуатации.


Рис. На этикетке из принтера пришедших в ремонт весов хорошо видны следы попадания жидкости.
