ККТ Атол (платформа 2.5) не прошивается

December 4, 2020 2807 просмотров

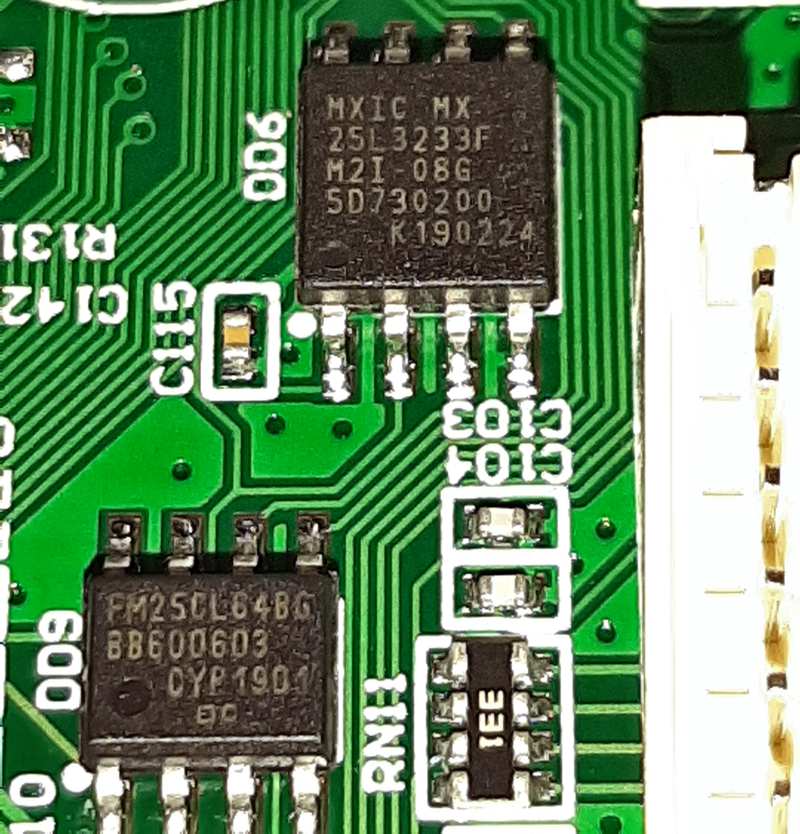

Микросхема памяти FLASH DD6 (MX25L3233FM) и FRAM DD9 (FM25CL64BG) ККТ Атол 77Ф

Введение. Поломка настолько проста в своем решении, что кажется и не требует отдельной заметки, но это в случае если знать, что требуется заменить. В виду схемотехники ошибка характерна для ККТ 55/22/77, при описании диагностики и ремонта будем рассматривать блок управления ККТ Атол 77Ф, но все справедливо и для ККТ Атол 55/22. Важный момент именно этого ремонта - повезло, что ККТ изначально указал направление ремонта, в случае неудачной прошивки, а она в описываемом случае априори возникнет. Если ККТ прошивается контейнерной прошивкой con одинаковое время, как в режиме boot, так и в режиме norm - то память под замену.

Неисправность со слов заказчика. ККТ Атол 77Ф при включении издает три звуковых сигнала.

Первичная диагностика. Технологическое обнуление через переключатель неисправность не устраняет. Попытка обнулить ККТ через CON прошивку и прошивку загрузчика  - результатов не дает. ККТ прошивается загрузчиком через Flash Мagic без проблем, но при этом после установки загрузчика, ККТ выходит на режим появления диска Атол только через 5-7 минут после включения. Если закинуть контейнерную прошивку  CON на появившийся Атол диск, то прошивка загружается за 2-3 секунды, словно перемычка для загрузки контейнерной прошивки не установлена - соответственно ККТ прошивку не разворачивает.

Ремонт. Сам по себе ремонт простой - меняем микросхему FLASH DD6 (MX25L3233FM),заливаем прошивку DEBAG, стираем заводской номер (FD 23 FF) и устанавливаем в DEBAG прошивке нужный заводской номер, а если требуется то и MAC-адрес. Надо отметить, несмотря на то, что ККТ изначально давал ошибку именно FRAM DD9 (FM25CL64BG), замена FRAM поломку не устраняет.  Устанавливаем нужную прошивку, ремонт окончен.

Для справки. Звуковая индикация ошибок ККТ Атол 77Ф (платформа 2.5)

Длинный - два коротких - заниженное напряжение для процессора.

1 гудок в цикле - (ошибка ПО ККТ) несовпадение контрольной суммы ПО ККТ.

3 гудка в цикле - (регистры) требуется инициализация  ККТ или вышла из строя микросхема памяти FRAM.

8 гудков в цикле - (таблицы) требуется инициализация ККТ или вышла из строя микросхема памяти FLASH.

9 гудков в цикле - (термистор принтера) неисправен принтер или цепи термистора на плате управления.

10 гудков в цикле - (отрезчик) неисправен принтер или заклинило отрезчик.

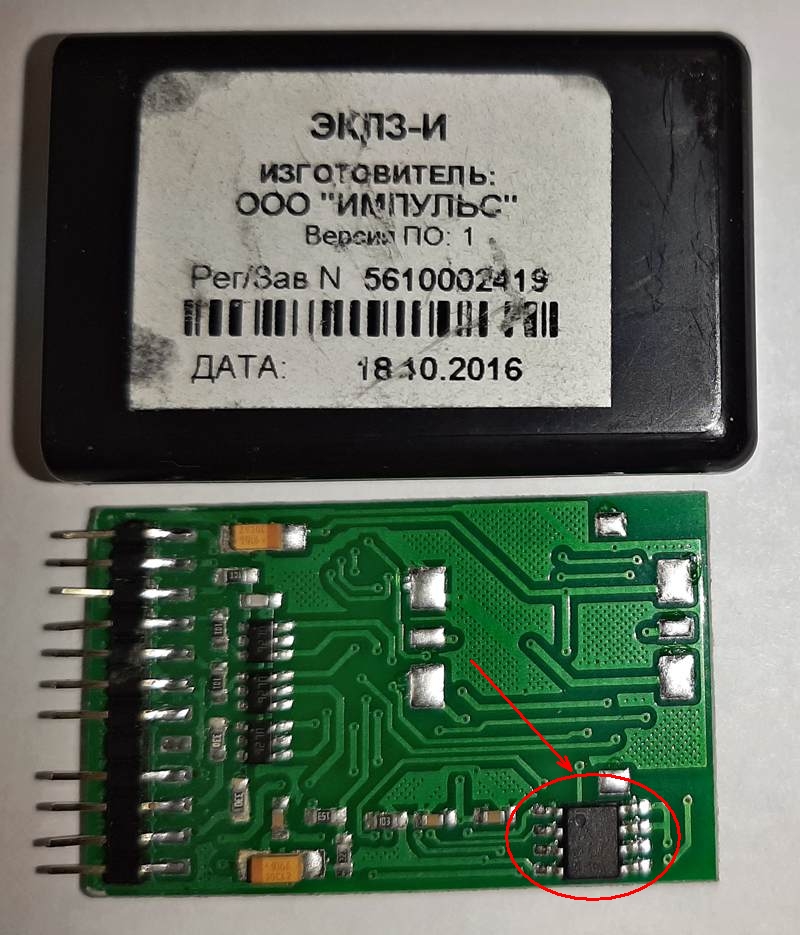

Для справки 2. Микросхему DD9 (FM25CL64BG) можно снять из ЭКЛЗ-И (черная ЭКЛЗ)

Микросхему DD9 (FM25CL64BG) можно снять из ЭКЛЗ-И
