Атол FPrint 55K обламывается ушко

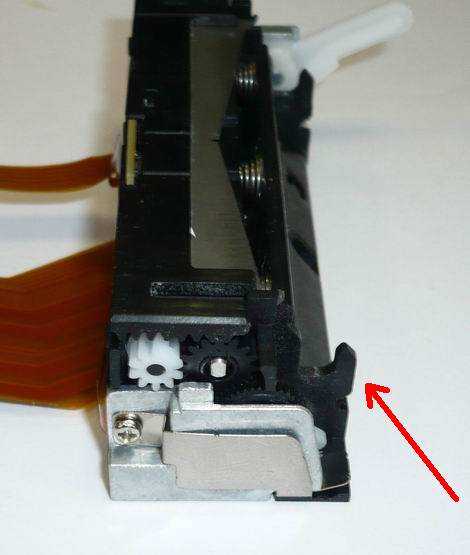

Рис. Принтер FPrint 55K с целым ушком.
Очередная поломка станины принтера FPrint 55K заставила задуматься о врожденности дефекта. В ремонт приходят поломанные станины только с одной стороны, а частота поломок хоть и не велика, но стабильность поломок начинает рисовать в общую картину. К сожалению, операторы ККМ, о причинах поломки молчали, как партизаны на допросе, поэтому точных обстоятельств, предшествующих поломке выяснить не удалось.
Отметим пока только последствия поломки, и хотя качественного фото на телефон не получилось, думаем факт поломки очевиден.

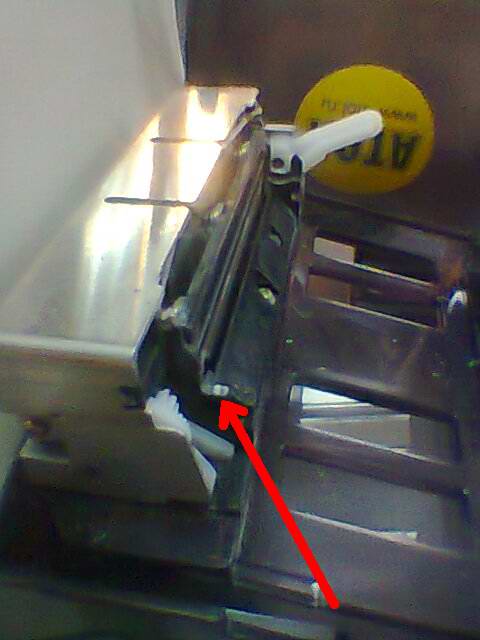

Рис. Принтер FPrint 55K со сломанным ушком.
Неприятность поломки, заключается в том, что такая поломка заставляет менять принтер целиком, так как станина отдельно не продается.
10 комментариев
(из разных сообщений)
" ... Гарантия на станину 12 мес. с момента выпуска ККМ. ..."
" ...Доступно для заказа. FPrint-55
31996 Корпус для печатающего механизма CAPD247E-E (Frame) ..."
Придет 55 в ремонт, обязательно проверим, пока информация отправленна коллегам у которых, ушко ломается чаще всего - будем искать подтверждение своей версии.
Мы предполагаем, что поломке предшествует разборка – сборка FPrint 55, например, для замены ЭКЛЗ или технологического обнуления. В результате неудачной укладки проводов внутри корпуса FPrint 55 саморезы крепления корпуса заворачиваются не до конца, и корпус FPrint 55 и соответственно крышка вместе с валом начинает гулять относительно принтера, люфт небольшой – но достаточный для увеличения нагрузки на станину.
Данное явление мы обнаружили на FPrint 11ПТК, вполне возможно болезнь имеет одинаковые корни.
Способ борьбы с таким явлением в корне - это корпус на защелках, вспомним Штрих-М-ФР-К.
Способ борьбы с таким явлением на местах – это проверять насколько хорошо соединились половинки корпуса после сборки.
Еще раз повторимся – это лишь теоретическая аппроксимация с FPrint 11ПТК, как крепится корпус FPrint 55 относительно станины – хоть убей, не помним. Поэтому попросили коллег внимательно осмотреть принтер с поломанным ушком станины ПЕРЕД разборкой на предмет люфтов.
Для примера фото, как может люфт корпуса относительно крышки сломать принтер.
Рис. Вал от Феликс РК, люфт станины принтера относительно крышки довел до такого состояния вал принтера.
Суть теста.
Замерить усилие на закрытие крышки с двумя ушками, потом усилие на закрытие крышки с одним ушком, далее усилие на поломку оставшегося ушка.
Тест остановился на поиске станины со сломанным ушком, оперативно найти не смогли.
Мы использовали медную проволоку, не изгибали, а просто хотели использовать как штырь, далее нагревали проволоку и вплавляли в станину раскаленную проволоку под наклоном. Длина "корня" около 0,5см, в результате "корень" выходил наружу при установке.
