Обновленный FPrint03

13 июня 2014

Внешний вид FPrint03, новый принтер.
.

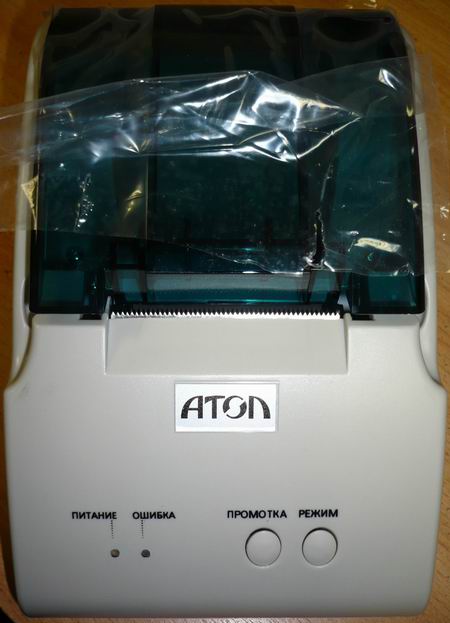

Внешний вид FPrint03, новый принтер.
.

Открыв коробку с новым ПД FPrint03 выпуска апрель 2014 г., обнаружили очередной «подарок» от компании Атол. В FPrint03 установлен новый принтер, а значит склад запчастей надо увеличивать еще на одну позицию в разделе FPrint03. На нашей памяти - это уже третий вариант принтера, несовместимый с предыдущим вариантом, что несколько осложняет ремонт на месте у заказчика, теперь вместо двух вариантов комплектов ЗИП надо будет брать три варианта комплектов ЗИП.

Внешний вид практически не изменился, разве что убрали название ККМ с верхней крышке, добавив к телефонному общению технической поддержки с клиентом пару лишних минут. На вопрос о модели ККМ вместо четкого ответа FPrint03 – мы услышим Атол, а значит, придется выяснять модель ККМ окольными путями.

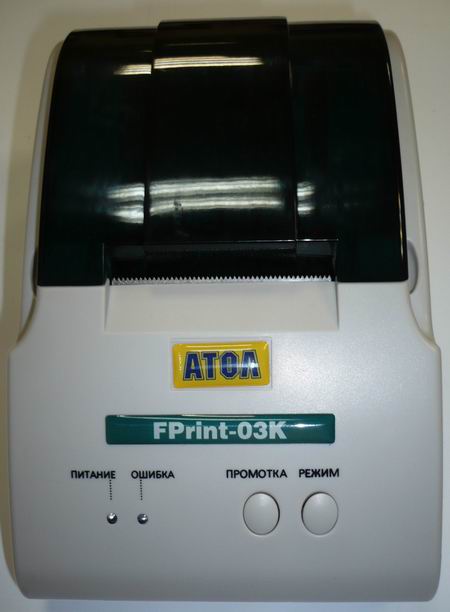

 Внешний вид FPrint03, старый принтер.

Внешний вид FPrint03, новый принтер.

Рис.1 Внешний вид FPrint03, старый принтер.

Рис.2 Внешний вид FPrint03, новый принтер.



Ведущий вал принтера нового исполнения выполнен на солидном металлическом основании, в отличие от старого хлипкого пластикового крепления. Металлическое основание ведущего вала принтера крепится саморезами к крышке принтера, в старом принтере крышка сам по себе являлась основанием вала принтера.

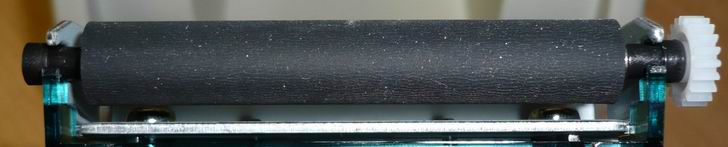

Ведущий вал FPrint03, старый принтер.

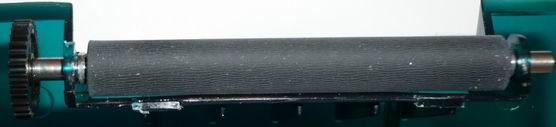

Ведущий вал FPrint03, новый принтер.

Рис.3 Ведущий вал FPrint03, старый принтер.

Рис.4 Ведущий вал FPrint03, новый принтер.



Принтер нового образца имеет существенные отличия. Редуктор нового принтера полностью закрытый, в отличие от старого принтера полуоткрытого типа. Так же принципиально изменился механизм фиксирования крышки в закрытом состоянии.

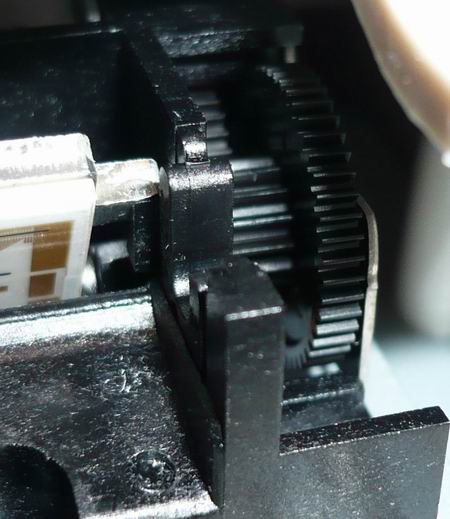

Редуктор принтера FPrint03, старый принтер.

Редуктор принтера FPrint03, новый принтер.

Рис.5 Редуктор принтера FPrint03, старый принтер.

Рис.6 Редуктор принтера FPrint03, новый принтер.

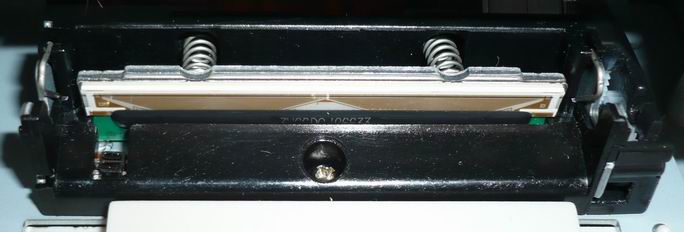

В целом на принтер пришлись серьезные изменения, изменился механизм прижима термоголовки, одну рояльную пружину сменили две стандартные пружины, датчик бумаги перекочевал из центра на самый край станины, термоголовка так же сменилась на другую модель.

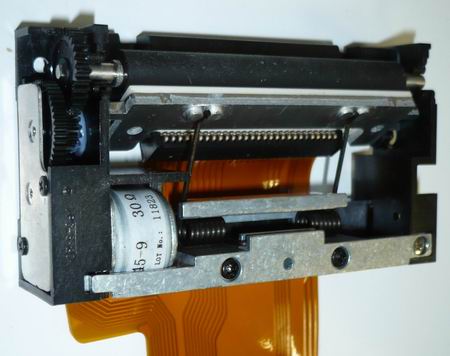

FPrint03, старый принтер

FPrint03, новый принтер

Рис.7 FPrint03, старый принтер.

Рис.8 FPrint03, новый принтер.



Судя по принтеру, есть мнение, что и материнская плата имеет такие же радикальные изменения. Как себя покажет обновленный FPrint покажет время, пока же можно сказать, что видимые изменения идут в сторону улучшения конструкции, по крайне мере принтера.

UPD 21/08/2014 Обновленный FPrint03 не заставил себя долго ждать, в ремонте оказался данный экземпляр. Неисправность банальна – протяжка ленты не работает, ЧПМ печатает все в одну строку. При нажатии клавиши протяжки ленты, двигатель урчит шестеренками – но вал не вращается. Меняем D10 (LB1838), кстати малораспространенная микросхема, запаситесь этим драйвером заранее.

Плата AT006.01.01 V007.0 действительно обновленная, лишенная всяких доработок в виде навесных элементов. Фактически является копией предыдущего варианта исполнения.

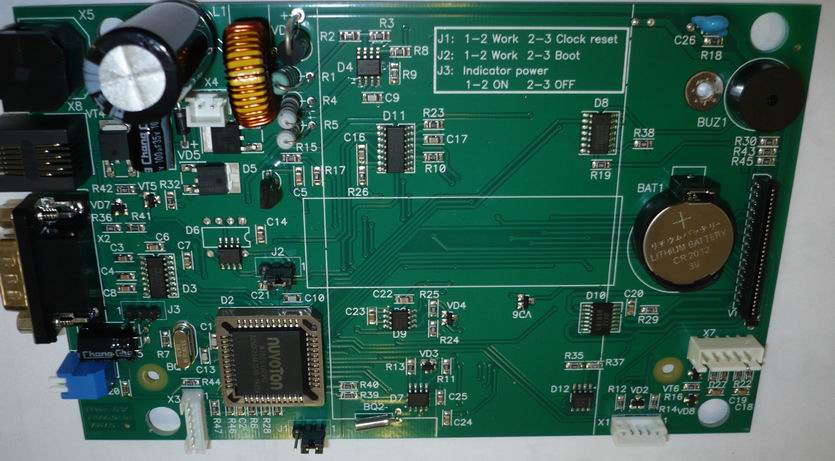

Плата AT006.01.01 V007.0 вид со стороны деталей

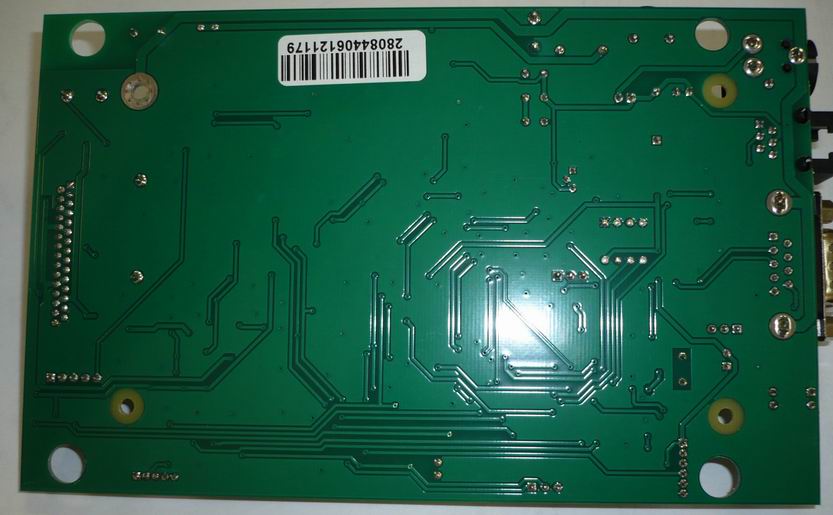

Плата AT006.01.01 V007.0 вид с обратной стороны

Рис. 9 Плата AT006.01.01 V007.0 вид со стороны деталей

Рис. 10 Плата AT006.01.01 V007.0 вид с обратной стороны.
