Обзор сортировщиков монет. Часть II, мнение инженера

9 октября 2014

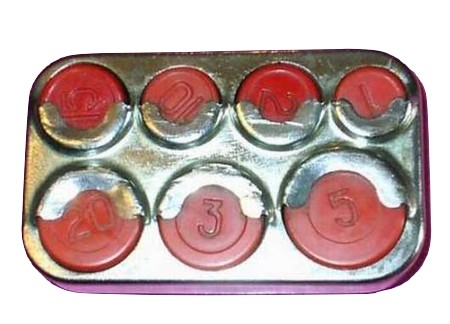

Рис. Сортировщик монет времен СССР, надежность и минимализм

К нам часто обращаются с вопросом, какой счетчик монет лучше купить. Вопрос неоднозначный, с точки зрения покупателя конечно интересна цена, с точки зрения продавца, тот аппарат который не принесут обратно по гарантии, с точки зрения ремонтной организации тот который чаще всего ломается (шутка конечно). Если вопрос цены нам неизвестен, то вот оценить ремонтную составляющую сортировщика монет мы вполне способны, как и оценить стоимость ЗИП на разные устройства.  Так как мы являемся гарантийным сервисным центром PRO, LD, Dipix, рассматривать мы будем продукцию этих представителей, именно это оборудование мы знаем, как свои пять пальцев, а значит сильные и слабые стороны.

Точка зрения, выраженная в данной публикации, является субъективной, опирается только на опыт ремонтов, а также отзывы клиентов владельцев сломанного оборудования. И хотя сортировщики монет разделяются на два абсолютно разных класса, по цене и надежности, а значит  некорректно рассматривать оба типа в одном обзоре, но мы это сделаем. Просьба отнестись к публикации не как к рекламе или антирекламе, а именно как  к точке зрения инженера по ремонту сортировщика монет. Несмотря на логическую завершенность, публикация является неполной, и является  продолжением первой части.



Dipix DCM600.

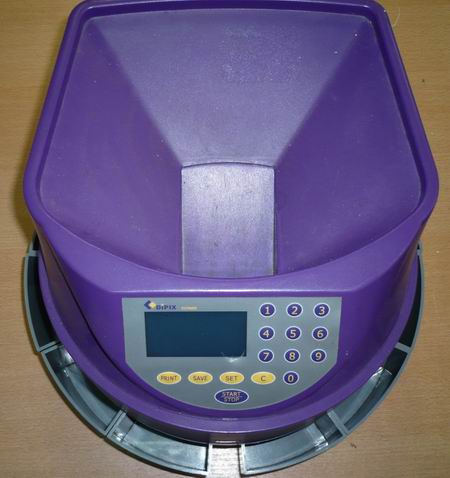

Рис. Сортировщик монет  Dipix DCM600

Устройство:

  • Дозатор – ковшового типа.
  • Приемный лоток – горизонтально карусельный.
  • Датчик реперного диска – внутренний
  • Датчик монет в приемном лотке – верхний
  • Карман для выбраковки – есть (совмещен с карманом для 5 руб. монет)

Сфера примения.

  • Небольшой продуктовый магазин, столовая с маленьким объемом монет. Только там где за сортировщиком работает только один оператор, и который бережно относится к вверенному ему оборудованию. Рекомендуемый объём среднесуточного просчета в 10 000 монет.



На первый взгляд самый грамотно сделанный сортировщик монет, откидная верхняя крышка позволяет получить прямой доступ к приемному лотку повышает надежность устройства в целом.

Но вот преимущества  скрадываются горизонтальным исполнением приемного лотка, отсутствие датчика монет делает работу дозатора бесконтрольной. Спиральный механизм имеет тенденцию заклиниваться на монетах СССР, или монетах нестандартной размеров.

Как результат – выход из строя основного электромотора, хоть и не часто, но на фоне других сортировщиков, у которых такой неисправности в принципе не бывает, добавляет ложку дегтя к списку достоинств этого сортировщика.

Невыгодный угол наклона дозатора не всегда дает выкинуть последнюю монету, приходится проталкивать в приемный лоток  рукой.

Отдельно хочется отметить блок питания, он выносной, на 24В, разъем стандартный, доставляет отдельную головную боль. Сортировщик запускается от блока питания ИК детектора на 12В, но при этом при счете выдает кучу ошибок при включении и иногда барахлит на пересчете. А сколько веселых минут при перепутывании блока питания доставляет включение 24В в 12В детектор.

Поломки :

  • Механическая поломка дозатора, после доработки дозатора проблема полностью уходит. Новые модели уже с завода идут с доработкой.
  • Заклинивание нестандартных монет в спирали, требуется снятие диска.
  • Загрязнение датчика реперного диска,  требуется снятие диска.
  • Выход из строя основного двигателя. Замена стоит довольно серьезных денег,  напрягает тот факт, что двигатели на других сортировщиках не выходят из строя.
  • Несколько сыроватый блок питания требует «доработки напильником», в последнее время блоки питания идут уже доработанными.

Самый дорогой в ремонте сортировщик монет,  в тоже время самый удобный в эксплуатации сортировщик монет.  В случае если провести воспитательную работу с операторами по поводу полного неприятия сортировщика монет в фасовочной воронке более 0,5 кг мелочи, то вы получите самую удобную и неломающуюся машинку для счета монет.

Dipix DCM250, PRO CS-80R, LD CS-300

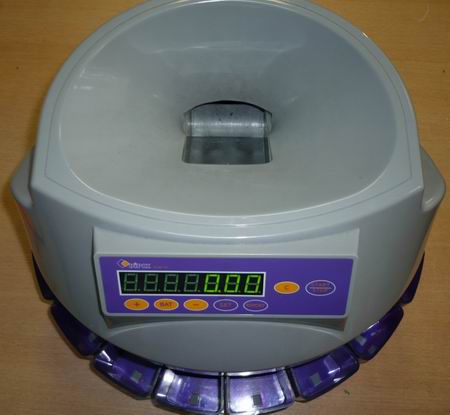

Рис. Сортировщик монет  Dipix DCM250

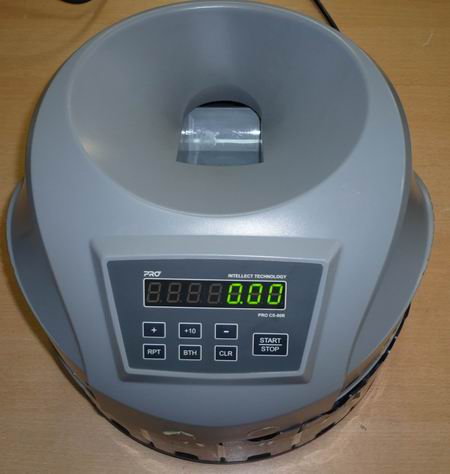

Рис. Сортировщик монет  PRO CS-80R



Рис. Сортировщик монет  LD CS-300 (снят с продаж)

В виду общего сходства этих моделей, как по достоинствам, так и по недостаткам рассматривать будем их вместе, отдельно оговаривая отличия, если таковые есть.

Устройство:

  • Дозатор – ковшового типа (для LD CS-300 мельничного типа).
  • Приемный лоток – наклонно карусельный.
  • Датчик реперного диска – наружный
  • Датчик монет в приемном лотке – нижний (для LD CS-300 верхний)
  • Карман для выбраковки – нет (есть окошко для доступа к приемному лотку)

Сфера примения.

  • Небольшой продуктовый магазин, столовая с маленьким объемом монет. Кострукция допускает работу с сортировщиком разными операторами.

Проверенный приемный лоток наклонно карусельного типа дает свои результаты, эти сортировщики не ломаются по пустякам.  В основном поломки появляются после одного года эксплуатации. Большинство поломок до 1 года связаны с буйством монет в приемном лотке, которые при попадании на датчики, закорачивают цепи ограничения тока и как правило выгорает излучатель (иногда механически выламывается). Поломка не сложная, но встречается на всех трех моделях сортировщика монет.

Стеклянная защита датчика монет в Dipix DCM250 и PRO CS-80R при интенсивной работе, истирается настолько, что требуется замена. LD CS-300 лишен такой проблемы, так как исполнение датчика верхнее, но раз в год все равно придется разобрать для чистки датчика от пыли.

Дозатор ковшового типа в Dipix DCM250 и PRO CS-80R практически не ломается, удачный угол наклона не только спасает пластик от поломки, но и не дает монетам остаться в дозаторе.  Наличие на Dipix DCM250 редуктора благоприятно сказывается на надежности дозатора, в то время как на PRO CS-80R частенько ломается мотор привода дозатора (а точнее встренный в мотор редуктор). Кстати конструкция дозатора у PRO CS-80R   не очень удачная в плане ремонта, поэтому желательно при ремонте менять дозатор в сборе, вместе с двигателем. LD CS-300 лишен такой проблемы, несмотря на такую же пластиковую конструкцию, наличие редуктора и мельничного типа дозатора сводит на нет все возможные поломки по этим узлам, их практически нет, монеты в дозаторе тоже не задерживаются, так что руками ничего проталкивать не надо.

Стоит отметить наличие датчика монет, датчик монет управляет работой дозатора, а это значит, приемный лоток  всегда работает в щадящем режиме, что благотворно влияет на работу основного мотора – он никогда не выходит из строя.

Из «приятных» моментов – это отсутствие кармана для выбраковки, нестандартные монеты придется доставать руками, при помощи специального окошка.  Защелка у дверцы от частого употребления ломается, а дальше, кто в лес кто в огород, дверцу либо выкидывают (теряют), либо приклеивают скотчем, в обоих случаях получается не айс.  LD CS-300 лишен такой проблемы, защелка на этой сортировщике сделана таким образом, что сломать ее невозможно.

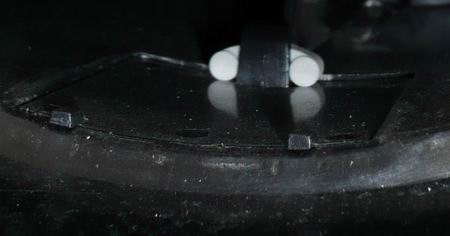

Рис. LD CS-300, резиновый уплотнитель не дает сломаться защелке.

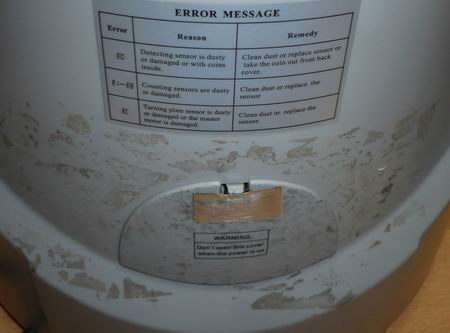

Рис. PRO CS-80R, роль сломанной защелки играет скотч, со временем сортировщик превращается в настоящего грязнулю.



Рис. Dipix DCM250 дверца банально утеряна, сломана защелка или что то другое, мы не знаем.

Чистка датчиков и сортировочного колеса на всех трех  рассмотренных моделях – только через разборку корпуса устройства. Но на LD CS-300 чистить датчики проще всего.

Поломки :

  • Попадание монетки в/на датчик реперного диска приводит к поломке, требуется снятие корпуса и возможна замена излучателя.
  • Веревочка или скотч пропавшие на диск сводят с ума сортировщик, и работоспособность нарушается, требуется снятие корпуса.
  • Надежная механика, но как результат, сыпется электроника, не часто, но стабильно, у некоторых моделей выходит из строя одна и таже деталь, что говорит о некоторых недоработках в электронике. К счастью круг поломок довольно небольшой.
  • Истирание стекла датчика монет в приемном лотке (только Dipix DCM250 и PRO CS-80R), требуется замена стекла.
  • Обилие датчиков 2 шт, снижает надежность устройства в целом, в связи с возможностью их отказа или необходимости чистки, требуется снятие корпуса

Несмотря на общее качество и надежность, из этой тройки отдельно хочется выделить LD CS-300 как самую продуманную модель этого класса, но сказать, что эта модель не появляется в ремонте – не можем.  Несмотря на тот факт, что сортировщик LD CS300 получается самой удачной моделью в своем классе, эта модель снята с производства и купить ее не представляется возможным.

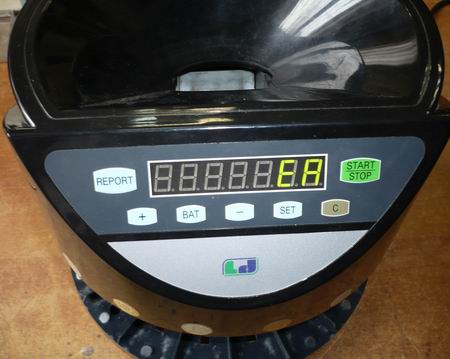

Все рассмотренные выше сортировщики обладают полностью «дружелюбным» интерфейсом  -  мало того что все наклейки на английском языке, так еще и ошибки E1-E8 ставят в тупик не только операторов, но линейных механиков впервые увидавших сортировщик монет.

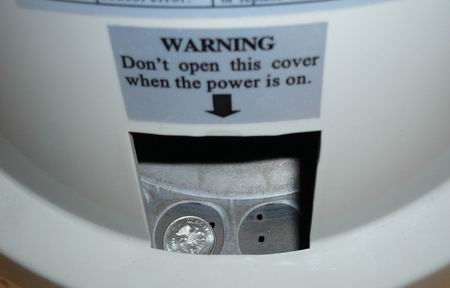

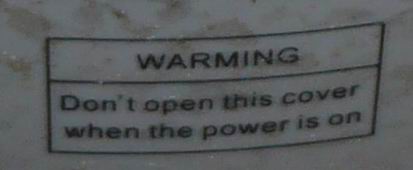

Рис.Умиляет забота об операторах, надпись  «Warming. Don’t open this cover when the power is on» поставит в тупик не только русскоязычного пользователя, но англоязычный оператор трижды задумается о глобальном потеплении прежде чем открыть крышку.

«Дружелюбный» интерфейс не влияет на работоспособность, поэтому как таковой является больше курьезом, чем серьезным фактором.



PRO CS 100A

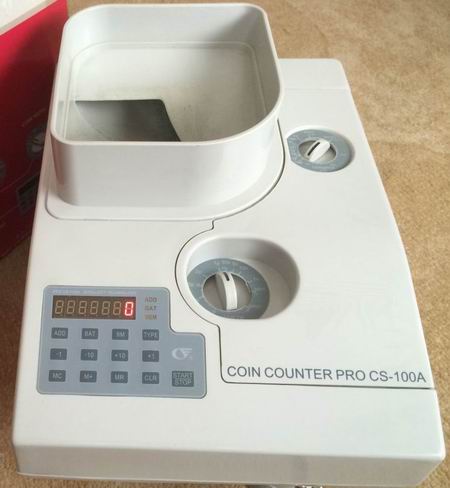

Рис. Сортировщик монет PRO CS 100A (снят с продаж взамен PRO CS 200).

Устройство:

  • Дозатор – спирального типа.
  • Приемный лоток –карусельно конвеерный.
  • Датчик реперного диска – отсутсвует
  • Датчик монет в приемном лотке – отсутсвует
  • Карман для выбраковки – есть

Сфера примения.

  • Рассчитан на серьезные нагрузки в АЗС, развлекательных центрах с игровыми автоматами, любой торговой объект с большим объемом монет.

Стальной механизм сортировки монет дает свои положительные результаты. Некоторые экземпляры работают до 3 лет без профилактики и ремонта, правда, приходя в ремонт вызывают удивление, как они вообще работали. Но именно эти сортировщики вызывают особые проблемы у менеджеров по продажам, продать их на фоне более дешевых коллег практически невозможно. У нас на обслуживание есть сортировщик монет подобного типа (не PRO CS 100A), который за 9 лет ни разу не ломался.

На самом деле у этого сортировщика не такие уж безоблачные перспективы, за один проход он сортирует монеты только одного номинала, то есть что бы просчитать мешок денег, то придется считать за несколько проходов, каждый раз меняя настройки под следующий тип монет. Тут то и кроется основная слабость этого сортировщика – некоторые сотрудники не могут справится с двумя ручками настроек под монету.

Откидная крышка дает полный доступ к приемному лотку,  что очень упрощает эксплуатацию и чистку устройства.

Сортировка хоть и одного типа монет – но скорость сортировки впечатляет. Огромным плюсом является возможность сортировать нестандартные монеты или жетоны.

Поломки.

  • Срезает датчик счета.
  • Неправильно установленные размеры для сортировки вызывают заклинивание. Иногда без помощи специалиста не обойтись.
  • Срывают переключатели диаметра и толщины монет, что вызывает заклинивание, вызванное неправильными установками. Иногда без помощи специалиста не обойтись.
