Атол FPrint 03 - пищит при включении. Диагностика. Ремонт. Схемы работы датчиков.

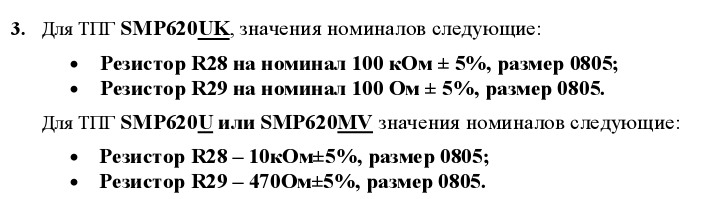

Рис. Заводская доработка Fprint03K
Пришедший в ремонт ЧПМ FPrint03 с тремя пиками при старте, не должен в принципе вызвать проблем, проблема уже известная и ее решение занимает 10-15 минут. Следует отметить, не смотря на отсутствие доработки изолентой, ЧПМ отработал почти два года без поломок.
Сам ремонт превратился в историю, как можно заблудится в трех березах. ЧПМ был разобран, но ошибка ФП, тут же исчезла и перешла в ошибку «нет бумаги». Проблема в датчике бумаги, на нем происходили непонятные события. Для тех, кто не знает, как работает датчик бумаги на FPrint03, приводим схему.
Схема работы датчика бумаги принтера ЧПМ FPrint03.
Как видно из схемы, тут особых изысков нет, все просто и очевидно. Сбило с толку поведение принтера, которому так и не нашлось внятного объяснения. При включении в TP1 наблюдалось напряжение 1,51В, если кратковременно коснутся щупом осциллографа до этой точки, то напряжение прыгало до 0,7В и ошибка «Нет бумаги» исчезала. Дополнительно, если оставить вольтметр постоянно подключенным к TP1, то напряжение могло самопроизвольно, без внешнего воздействия, прыгнуть с 1,51В до 0,55В. Выключение – включение ЧПМ возвращало все на место, ошибка опять появлялась, как и напряжение 1,51В.
Для справки. Показания с исправного датчика бумаги. Принтер SMP620U при номиналах резисторов R28-10кОм, R29-470Ом. Приемник: в контрольной точке TP1 , контакт 1 разъема X6 (POC) есть чековая лента в принтере 0,55В нет чековой ленты в принтере 4,44В Излучатель: в контрольной точке TP2, контакт 3 разъема X6 (POA) всегда 1,11В |
Проделанные работы.
- Замена принтера, той же модели - не помогло
- Замена материнской платы, с номиналами резисторов R28-10кОм, R29-470Ом – помогло
- Замена процессора на неисправной плате – не помогло.
- Установлена проволочная перемычка непосредственно разъема принтера до ножки процессора, для исключения вероятного бракованного проходного пистона – не помогло.
- Для эмуляции внешнего воздействия, параллельно резистору R28 (4.7кОм) установлен конденсатор на 0,1 мкФ – помогло
Доработка датчика бумаги принтера ЧПМ FPrint03 (не рекомендуется для повторения).
Несмотря на то, что установка конденсатора решила проблему, от этого решения пришлось отказаться, как в принципе неправильного решения. И по самый конец ремонта вспомнили о заводской доработке №4, удивительно, но после замены резистора R28 4,7кОм на 10кОм – странные прыжки напряжения в контрольной точке TP1 прекратились. Что же было причиной нестандартного поведения напряжения в контрольной точке TP1, так не выяснилось, то ли бракованный резистор, то ли отсутствие заводской доработки №4, но следует отметить на резисторе R28-4,7кОм принтер отработал два года без нареканий.
Вывод. Не надейтесь на свою память, перед началом ремонта FPrint03(К) проверьте наличие всех четырех заводских доработок на материнской плате и одну незаводскую. Может это поможет Вам избавится от затяжных ремонтов с нестабильной поломкой.
