Атол (Эвотор) SB1101: лазер не светит при нажатии на курок. Ремонт.

May 27, 2020 385 просмотров

Введение

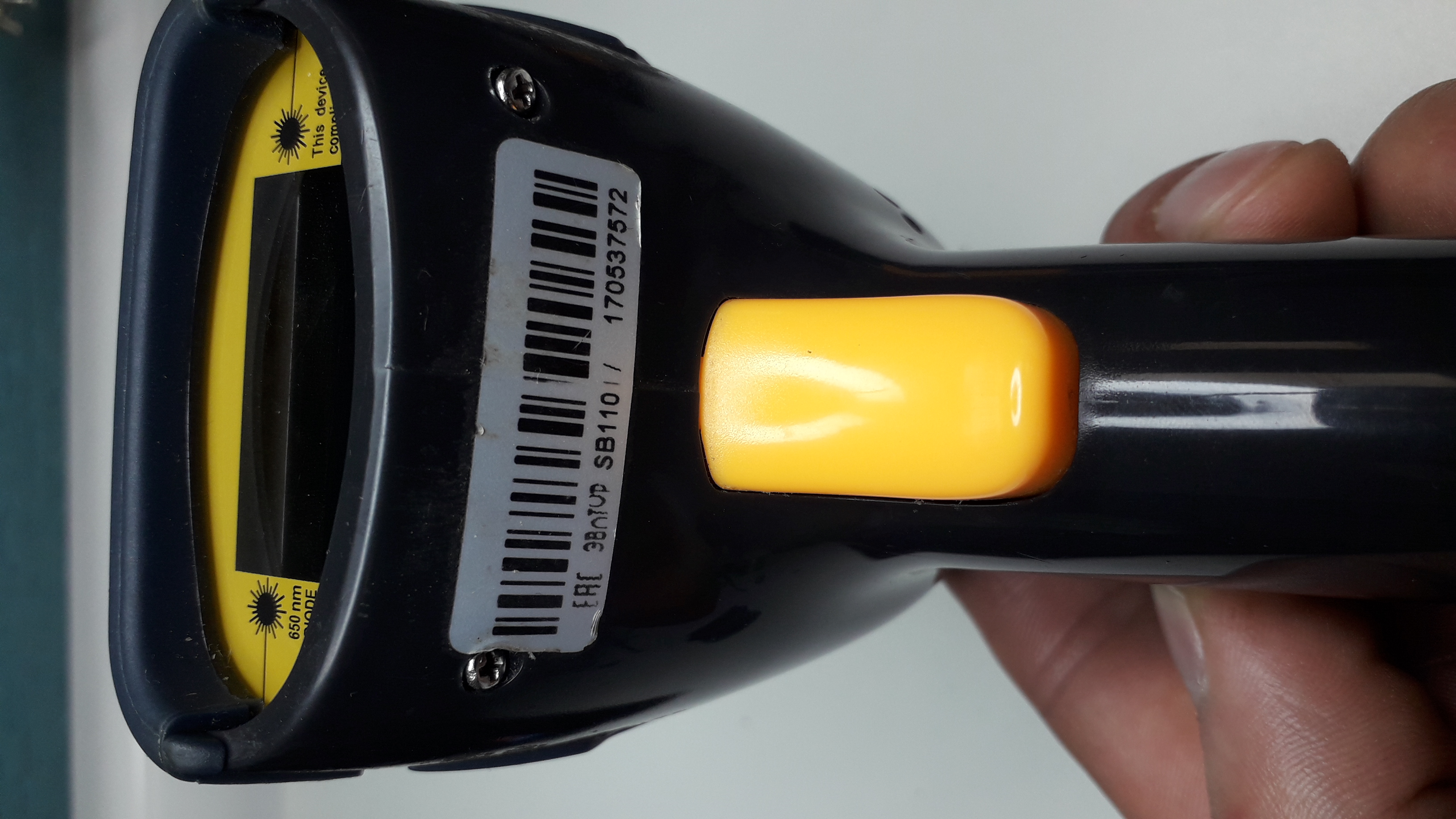

Данный тип сканера, его простота и неприхотливость известна многим мелким предпринимателям еще с  2017 года. Если нужно провести ревизию склада по штрих-кодам, продать простой товар без маркировки это отличный вариант. Дополнительным плюсом является его стоимость. На момент публикации статьи, его цена в комплектации без подставки не превышает 2000 рублей.

Неисправность со слов клиента

Сканер включается, горит индикатор готовности, но при нажатии на курок лазер не светит.

Первичная диагностика

Разобрав корпус сканера, сразу обнаружить в чем же причина неисправности не получилось. При более детальном осмотре платы и контактов под увеличительным стеклом обнаружились микро трещины припоя самих ножек, от которых питается лазер. Такие повреждения появляются чаще всего от падения сканера на пол.

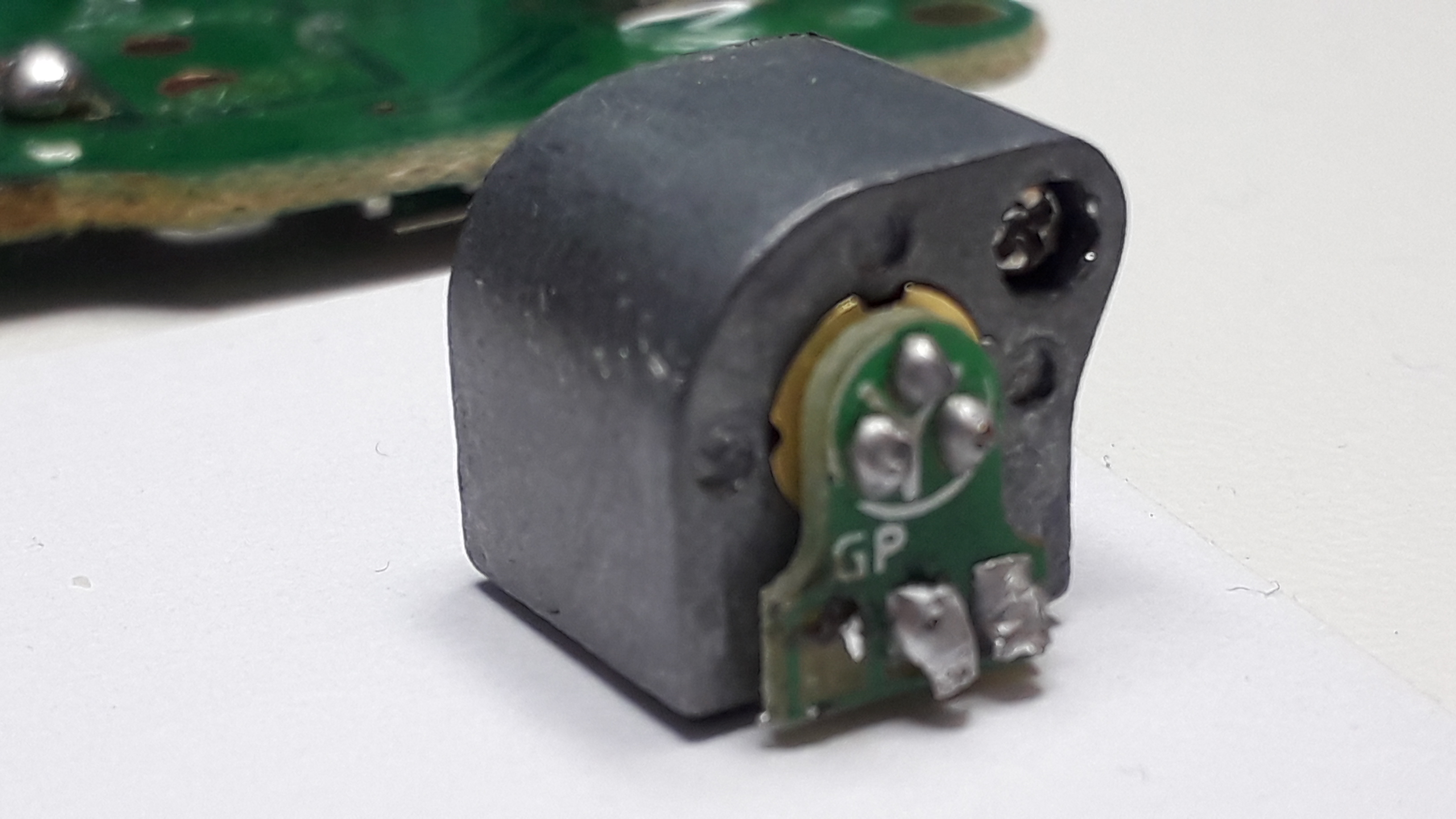

Снятый элемент лазер с переходной платой на которую были напаяны заводом ножки контактов

Ремонт

В данном случае, повторное наращивание дорожек "почти" не дало положительного результата, почему "почти", а все потому, что результат был такой, что все как бы заработало, но яркость луча лазера была очень низкой светимости и сканировать штрих код было возможным только в полной темноте. Скорее всего, пострадал полупроводниковый лазер, построенный на базе диода, а в лазерном диоде полупроводниковый кристалл изготавливают в виде очень тонкой прямоугольной пластинки. Такая пластинка по сути является оптическим волноводом, где излучение ограничено в относительно небольшом пространстве. Лазерную головку сняли с донора.

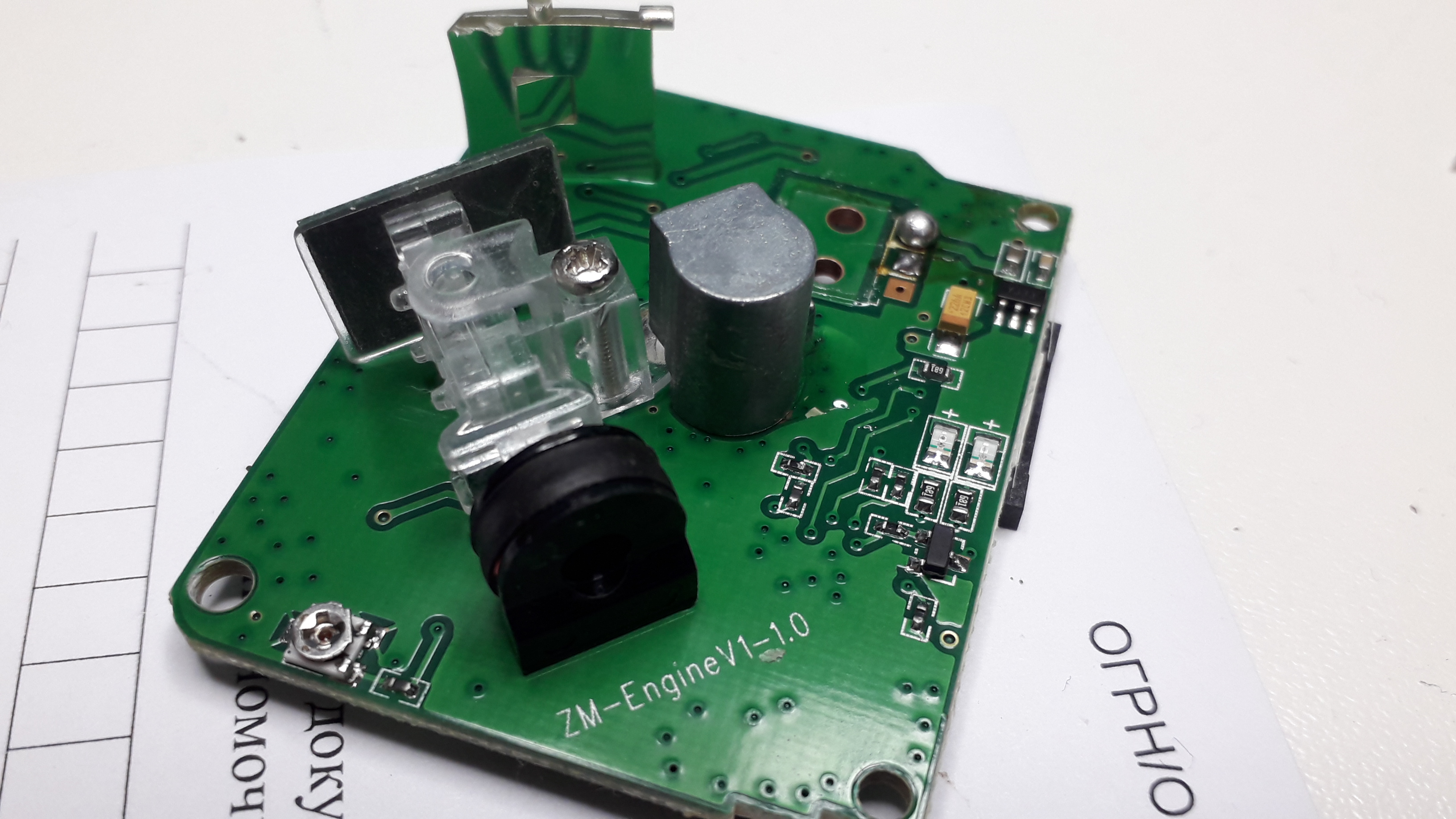

Донор уже без лазера

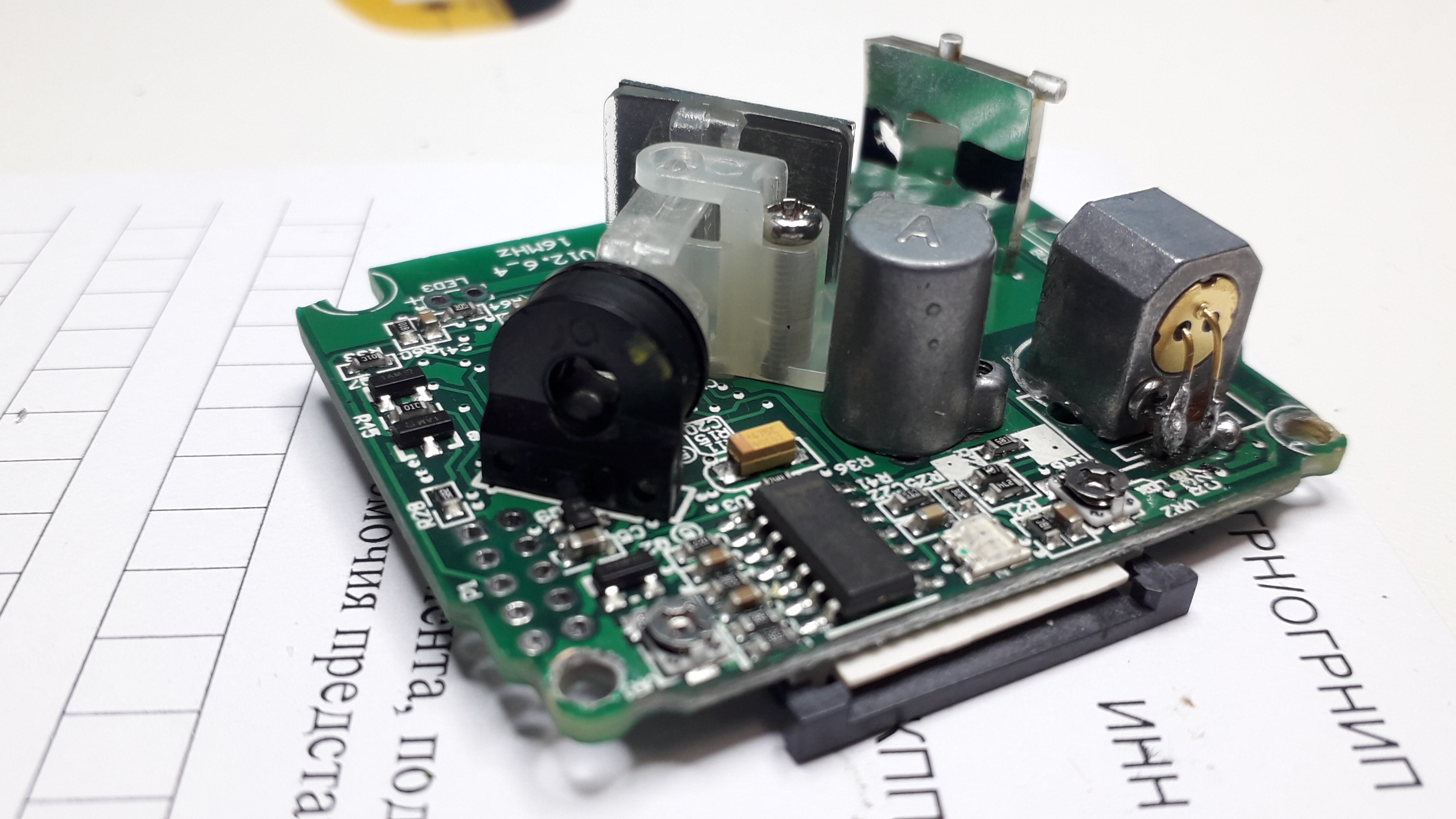

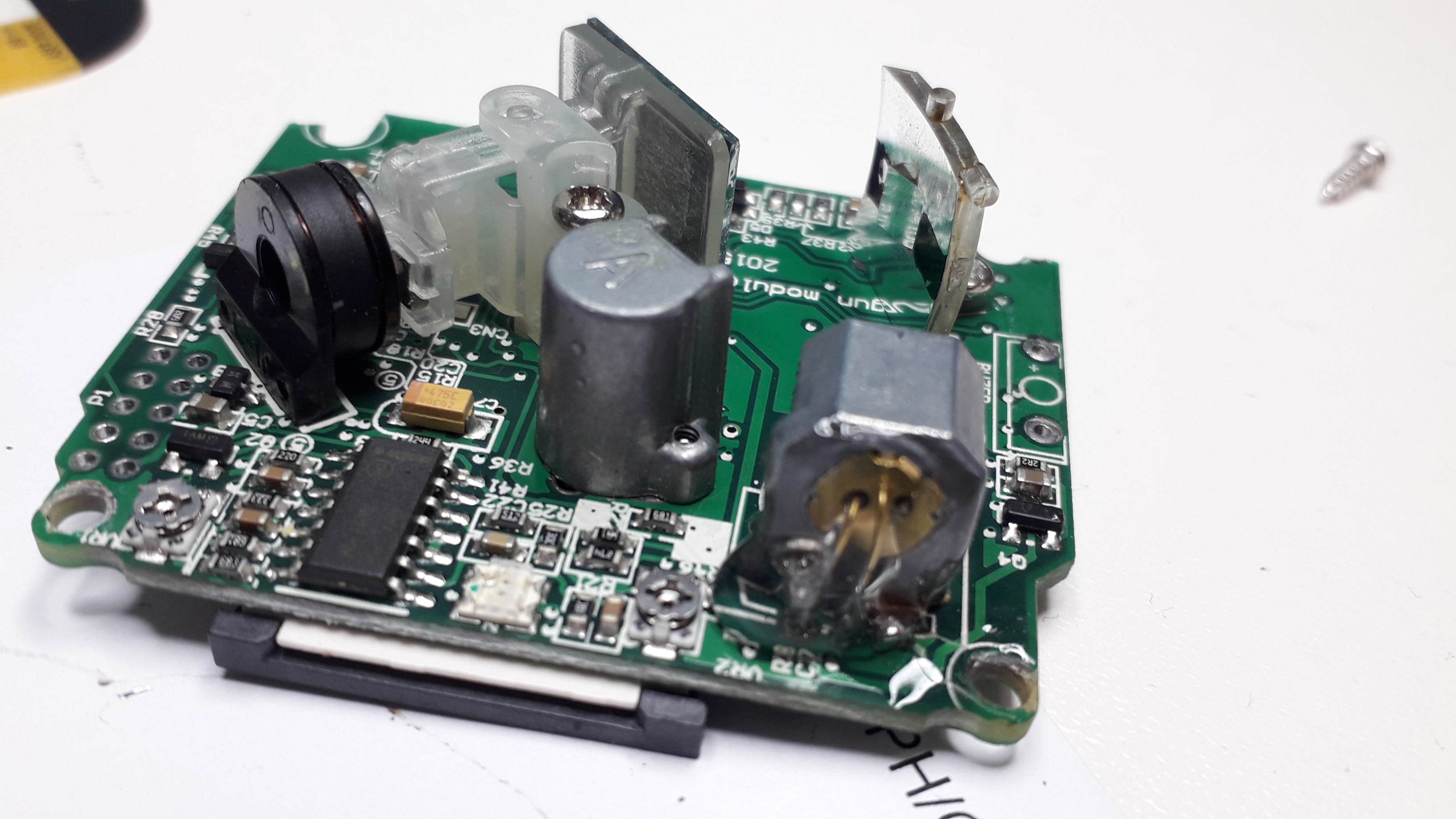

Установлен лазер на плате клиента

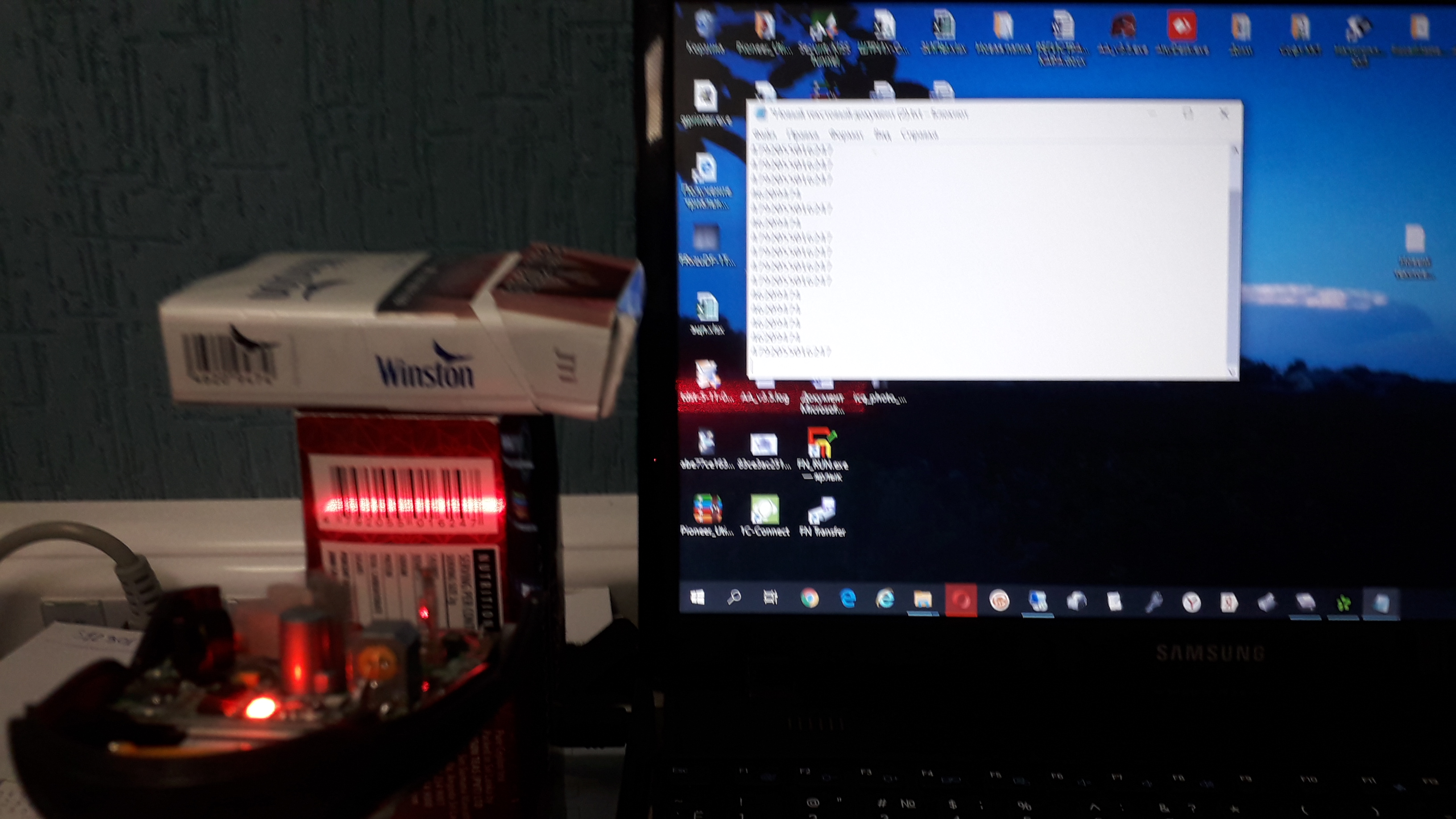

Проверка работы сканера - штрих код чая и сигарет читает отлично

Заключение

Сканер работает в штатном режиме - без сбоев. Если под рукой есть донор, умелые руки и час времени, то ремонт стоит усилий.

Успехов!
