Retail-01Ф (старая плата) денежный ящик не открывается. Диагностика. Ремонт. Схема.

March 27, 2019 115 просмотров


Цепи включения и управления денежным ящиком, Retail-01Ф (старый вариант)

Введение. Ремонт фискального регистратора по цепи денежного ящика не отличается, ни сложностью в диагностике, ни сложностью в ремонте. Однако одна поломка ККМ семейства Штрих все-таки доставляет горя, как системным администраторам, так и ремонтникам. Об этой особенности ремонта/диагностики мы и поговорим, на примере конкретного ремонта ПТК Retail-01К.
Неисправность со слов заказчика. Денежный ящик не открывается от ККМ Retail-01К, при этом из теста драйвера, код ошибки "Ошибок нет".
Первичная диагностика. Что бы понять механизм диагностики достаточно взглянуть на схему подключения денежного ящика.


Схема подключения денежного ящика ПТК Retail-01К.

Как можно увидеть проблема может быть либо по цепи непосредственно сигнала DKO или иметь место блокировка по цепи сигнала DK_SEN. Если сигнал DKO не разобрав ККМ не проверить, то вот сигнал DK_SEN можно проверить, переключив в Таблице 1 поле Лог. уровень дат. денежного ящика на противоположное, например, было 0 поставить 1. Переключение результов не дало, значит надо разбирать ККМ.

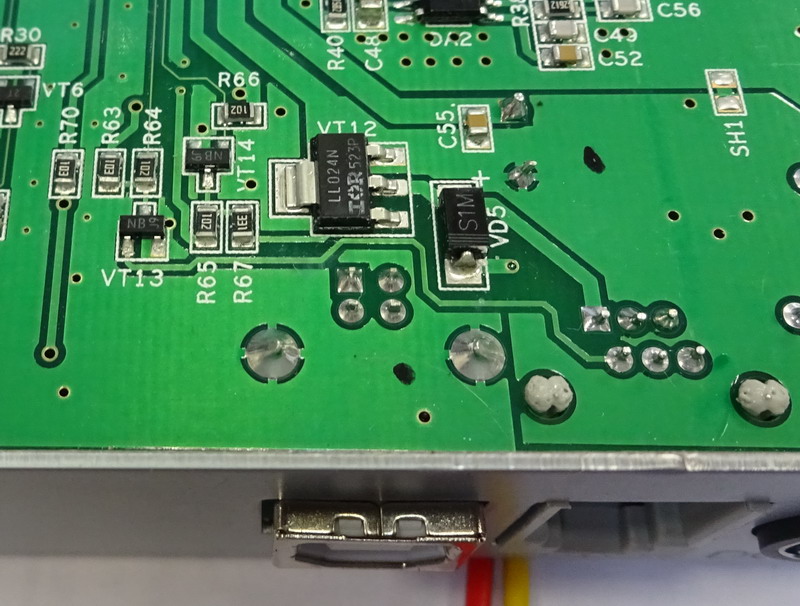

Ремонт. Замыкание пинцетом сток-исток транзистора VT12 (IRLL024N) открывает денежный ящик, а вот если подать +5В на завтор транзистора VT12 (IRLL024N) через резистор 500 ом, то ящик не открывается, равно как и замыкание, пинцетом коллектор-эммитер транзистора VT14(DDTC114ECA). С другой стороны, импульса открытия денежного ящика на базу транзистора VT14(DDTC114ECA) так же не приходило, что говорило о неисправности либо самого процессора, либо цепи DK_SEN. Самое простое - это выпаять транзистор VT13(DDTC114ECA) и поставить в Таблице 1 поле Лог. уровень дат. денежного ящика равным нулю.
Заключение. Неисправность можно отнести к нестандартным, так как сигнал DK_SEN проверить классическим способом не удалось, как и добиться открытия денежного ящика стандартными для радиолюбителя способами (замыканием ключевых транзисторов.).
