Ритейл 01Ф нет связи по USB (RNDIS)

13 октября 2020 4696 просмотров

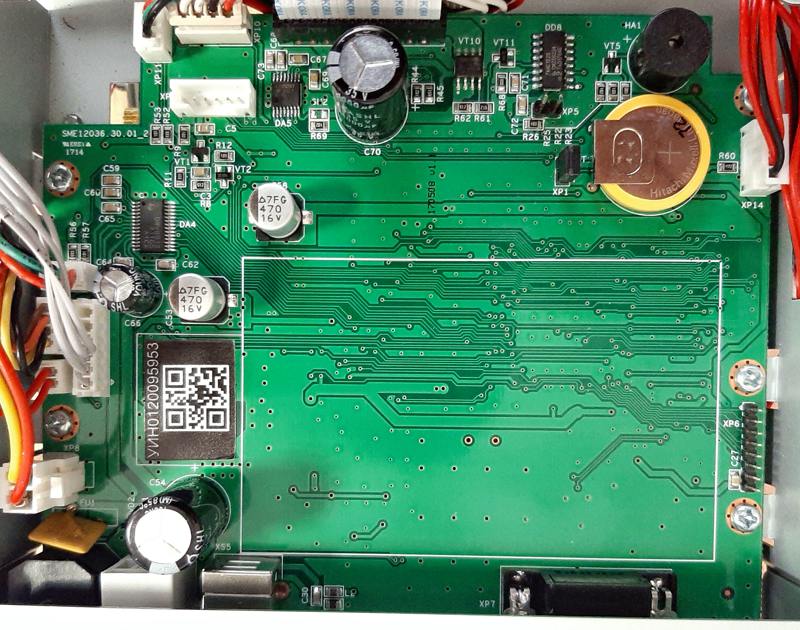

Системная плата  SME12036.30.01_2 (ККТ Ритей-01Ф)

Введение. Данная поломка характерна для всей линейки ККТ производства Штрих, но мы будем рассматривать устранение неисправности на конкретной модели ККТ - Ритейл 01Ф и соотвественно системной плате SME12036.30.01_2.
Неисправность со слов заказчика. ККТ не "подымает" RNDIS соединение, а при переключении на VCOM - в системе не появляется COM порт.

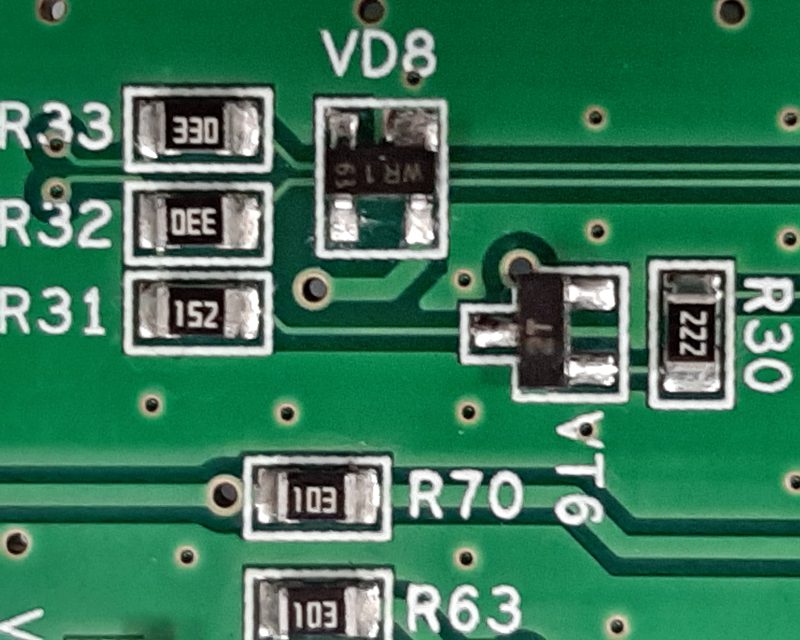

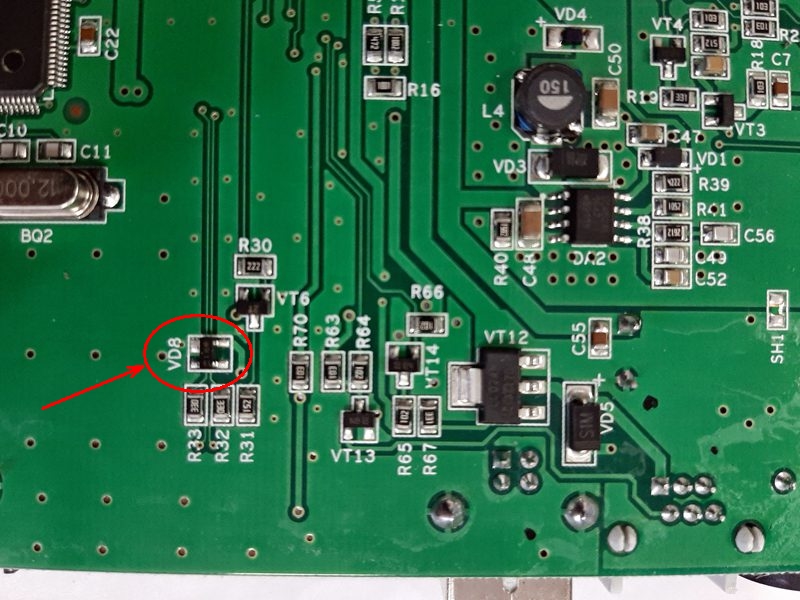

Расположение VD8 (PRTR5V0U2X в корпусе SOT-143B) на системной плате SME12036.30.01_2


Схема включения включения VD8 (PRTR5V0U2X в корпусе SOT-143B)


Диагностика. Так как поломка стандартная, то механизм диагностики хорошо отработан и не требует от инженера особых усилий. Удаляем сборку защитных диодов VD8 (PRTR5V0U2X в корпусе SOT-143B), если служба RNDIS появляется в сетевых соединениях (Т21Р1П9=1) или в системе появился COM-порт (Т21Р1П9=0), то неисправна сборка диодов VD8. В противном случае при отсутствии обрыва дорожек от разъема USB до выводов процессора - неисправен процессор.

Визуальный осмотр не должен вводить в заблуждение, даже если на VD8 (PRTR5V0U2X в корпусе SOT-143B) нет видимых повреждений  пробитых диодов - диодная сборка может быть неисправной в динамике.


Ремонт. Несмотря на простоту ремонта, могут возникнуть проблемы с наличием сборки защитных диодов VD8 (PRTR5V0U2X в корпусе SOT-143B) на складе. Конечно, правильнее купить VD8 (PRTR5V0U2X в корпусе SOT-143B) в магазине, например в Чип и Дип он есть в наличии под названием "PRTR5V0U2X,215, Подавители статического заряда 5.5V DUAL R-R ESD ULTRA LOW CAP [SOT-143B]". Однако не всегда есть возможность оперативно купить необходимую деталь. В случае острой необходимости - нужную деталь можно снять ЭКЛЗ КС производства ООО "Проксима" (возможно есть и в других ЭКЛЗ - не проверялось).

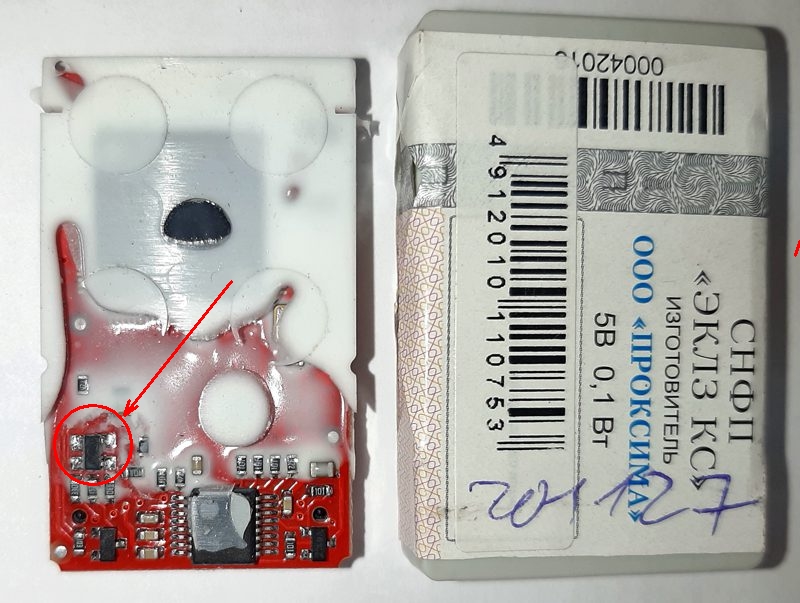

Диодную сборку PRTR5V0U2X в корпусе SOT-143B можно снять с ЭКЛЗ КС
