Сушилка для рук BXG-230, ремонт.

16 сентября 2013


Рис. BXG-230, плата управления оптопарой включения, особое внимание на подстроечный резистор –он весь проржавел

Неисправность со слов заказчика. Не включается.
Первичная диагностика. Проверка оптопары на камеру фотоаппарата, выявила работоспособность по крайне мере излучателя. Однако на замыкание луча рукой, равно как засветка приемника оптопары внешним источником света - результатов не дает, устройство не включается.
Ремонт. Схему на данное устройство найти не удалось, хотя в принципе она и не помешала бы. На плате неподписанная микросхема, по всей видимости это NE555, до плотного изучения дело не дошло, так что название микросхемы так и осталось неизвестным. При проверке выявился бракованный подстроечный резистор, который отвечает за дальность срабатывания оптопары, сопротивление на нем постоянно плавало в пределах +- 2кОм, либо вообще контакт терялся. При проверке длины срабатывания выяснилось, в крайних положениях подстроечного резистора дальность срабатывания изменяется на 10-15 см. При замене подстроечного резистора на два постоянных резистора, длина срабатывания от оптопары до препятствия стала около 25 см.
Схемотехника. Полярный конденсатор на плате нужен для формирования задержки от включения до выключения двигателя турбины вентилятора, увеличение емкости – увеличивает время работы турбины.
Турбина вентилятора и нагревательный элемент подключены параллельно. И включаются довольно мощным реле. Электромагнит реле включается ключевым транзистором, который на вид, выглядит довольно хилым. Учитывая тот факт, что обмотка электромагнита реле подключена без демпферного диод, есть доля вероятности выхода из строя ключевого транзистора. В связи с этим было решено установить на обмотку реле демпферный диод, для надежности.

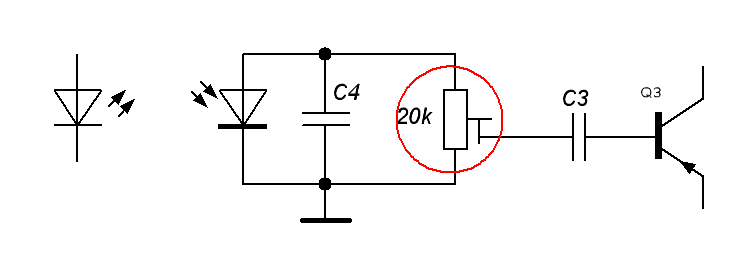

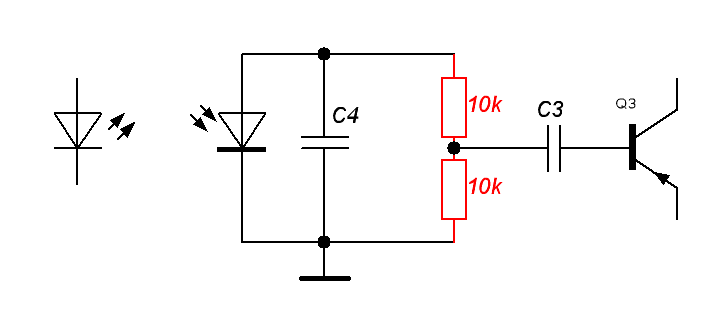

Рис. Неисправный построечный резистор 20кОм Рис. Заменяем подстрочный резистор на два постоянных резистора по 10кОм

Для справки.


Рис. Схема сушилки для рук BFG230


Рис. Сушилка для рук BFG230 Плата управления, вид со стороны пайки. В отверстие платы хорошо видна ржа на подстроечном резисторе

Рис. Сушилка для рук BFG230. Силовой блок, вид со стороны монтажа.

Рис. Сушилка для рук BFG230. Силовой блок, вид со стороны пайки.
