UC3842 описание, принцип работы, схема включения
UC3842 представляет собой схему ШИМ–контроллера с обратной связью по току и напряжению для управления ключевым каскадом на n-канальном МОП транзисторе, обеспечивая разряд его входной емкости форсированным током величиной до 0.7А. Микросхема SMPS контроллер состоит в серии микросхем UC384X (UC3843, UC3844, UC3845) ШИМ-контроллеров. Ядро UC3842 специально разработано для долговременной работы с минимальным количеством внешних дискретных компонентов. ШИМ-контроллер UC3842 отличается точным управлением рабочего цикла, температурной компенсацией и имеет невысокую стоимость. Особенностью UC3842 является способность работать в пределах 100% рабочего цикла (для примера UC3844 работает с коэффициентом заполнения до 50%.). Отечественным аналогом UC3842 является 1114ЕУ7. Блоки питания выполненные на микросхеме UC3842 отличаются повышенной надежностью и простотой исполнения.
Данная таблица дает полное представление в различиях микросхем UC3842, UC3843, UC3844, UC3845 между собой.
Общее описание
Для желающих более глубоко ознакомится с ШИМ-контроллерами серии UC384X, рекомендуется следующий материал.
- Datasheet UC3842B (скачать)
- Datasheet 1114ЕУ7 отечественный аналог микросхемы UC3842А (скачать).
- Статья "Обратноходовой преобразователь", Дмитрия Макашева (скачать).
- Описание работы ШИМ-контроллеров серии UCX84X (скачать).
- Статья "Эволюция обратноходовых импульсных источников питания", С. Косенко (скачать). Статья опубликована в журнале "Радио" №7-9 за 2002г.
-
Документ от НТЦ СИТ, самое удачное описание на русском языке для ШИМ UC3845 (К1033ЕУ16), настоятельно рекомендуется для ознакомления. (Скачать).
Различие микросхем UC3842A и UC3842B, A потребляет меньший ток до момента запуска.
UC3842 имеет два варианта исполнения корпуса 8pin и 14pin. Расположение выводов этих исполнений существенно отличаются . Далее будет рассматриваться только вариант исполнения корпуса 8pin.
Упрощенная структурная схема, необходима для понимания принципа работы ШИМ-контроллера.
Структурная схема в более подробном варианте, необходима для диагностики и проверки работоспособности микросхемы. Так как рассматриваем вариант исполнения 8pin, то Vc-это 7pin, PGND-это 5pin.
Здесь должен быть материал по назначению выводов, однако гораздо удобнее читать и смотреть на практическую схему включения ШИМ-контроллера UC3842. Схема нарисована настолько удачно, что намного упрощает понимание назначение выводов микросхемы.
1. Comp:(рус. Коррекция) выход усилителя ошибки. Для нормальной работы ШИМ–контроллера необходимо скомпенсировать АЧХ усилителя ошибки, с этой целью к указанному выводу обычно подключается конденсатор емкостью около 100 пФ, второй вывод которого соединен с выводом 2 ИС. Если на этом выводе напряжение занизить ниже 1 вольта, то на выходе 6 микросхемы будет уменьшаться длительность импульсов, тем самым уменьшая мощность данного ШИМ–контроллера.
2. Vfb: (рус. Напряжение обратной связи) вход обратной связи. Напряжение на этом выводе сравнивается с образцовым, формируемым внутри ШИМ–контроллера UC3842. Результат сравнения модулирует скважность выходных импульсов, в результате выходное напряжение блока питания стабилизируется. Формально второй вывод служит для сокращения длительности импульсов на выходе, если на него подать выше +2,5 вольта, то импульсы сократятся и микросхема снизит выдаваемую мощность.
3. C/S: (второе обозначение I sense) (рус. Токовая обратная связь) сигнал ограничения тока. Данный вывод должен быть присоединен к резистору в цепи истока ключевого транзистора . В момент перегрузки МОП транзистора напряжение на сопротивлении увеличивается и при достижении определённого порога UC3842A прекращает свою работу, закрывая выходной транзистор. Проще говоря, вывод служит для отключения импульса на выходе, при подаче на него напряжения выше 1 вольта.
4. Rt/Ct: (рус. Задание частоты) подключение времязадающей RC-цепочки, необходимой для установки частота внутреннего генератора. R подключается к Vref - опорное напряжение, а С к общему проводу (обычно выбирается несколько десятков nF). Эта частота может быть изменена в достаточно широких пределах, сверху она ограничивается быстродействием ключевого транзистора, а снизу - мощностью импульсного трансформатора, которая падает с уменьшением частоты. Практически частота выбирается в диапазоне 35…85 кГц, но иногда источник питания вполне нормально работает и при значительно большей или значительно меньшей частоте.
Для времязадающей RC-цепочки лучше отказаться от керамических конденсаторов.
5. Gnd: (рус. Общий) общий вывод. Общий вывод не должен быть соединён с корпусом схемы. Это земля "горячая" соединяется с корпусом устройства через пару конденсаторов.
6. Out: (рус. Выход) выход ШИМ–контроллера, подключается к затвору ключевому транзистору через резистор или параллельно соединенные резистор и диод (анодом к затвору).
7. Vcc: (рус. Питание) вход питания ШИМ-контроллера, на этот вывод микросхемы подаётся напряжение питания в диапазоне от 16 вольт до 34, обратите внимание, что данная микросхема имеет встроенный триггер Шмидта(UVLO), который включает микросхему, если напряжение питания превышает 16 вольт, если-же напряжение по каким-либо причинам станет ниже 10 вольт (для других микросхем серии UC384X значения ON/OFF могут отличатся см. Таблицу Типономиналов ), произойдёт её отключение от питающего напряжения. Микросхема также обладает защитой от перенапряжения: если напряжение питания на ней превысит 34 вольта, микросхема отключится.
8. Vref: выход внутреннего источника опорного напряжения, его выходной ток до 50 мА, напряжение 5 В. Подключается к одному из плеч делителя служит для оперативной регулировки Uвыхода всего блока питания.
Немного теории

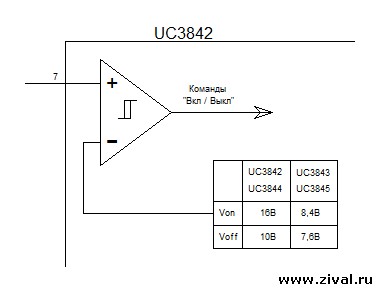

Схема отключения при понижении входного напряжения
Схема отключения при понижении входного напряжения или UVLO-схема(по-английски отключение при понижении напряжения – Under-Voltage LockOut) гарантирует, что напряжение Vcc равно напряжению, делающему микросхему UC384x полностью работоспособной для включения выходного каскада. На Рис. показано, что UVLO-схема имеет пороговые напряжения включения и выключения, значения которых равны 16 и 10, соответственно. Гистерезис , равный 6В, предотвращает беспорядочные включения и выключения напряжения во время подачи питания.
Генератор
Частотозадающий конденсатор Ct заряжается от Vref(5В) через частотозадающий резистор Rt, а разряжается внутренним источником тока.
Микросхемы UC3844 и UС3845 имеют встроенный счетный триггер, который служит для получения максимального рабочего цикла генератора, равного 50%. Поэтому генераторы этих микросхем нужно установить на частоту переключения вдвое выше желаемой. Генераторы микросхем UC3842 и UC3843 устанавливается на желаемую частоту переключения. Максимальная рабочая частота генераторов семейства UC3842/3/4/5 может достигать 500 кГц.
Считывание и ограничение тока
Преобразование ток-напряжение выполнено на внешнем резисторе Rs, связанном с землей. RC фильтр для подавления выбросов выходного ключа. Инвертирующий вход токочувствительного компаратора UC3842 внутренне смещен на 1 Вольт. Ограничение тока происходит, если напряжение на выводе 3 достигает этого порогового значения.
Усилитель сигнала ошибки
Неинвертирующий вход сигнала ошибки не имеет отдельного вывода и внутренне смещен на 2,5 вольт. Выход усилителя сигнала ошибки соединен с выводом 1 для подсоединении внешней компенсирующей цепи, позволяя пользователю управлять частотной характеристикой замкнутой петли обратной связи конвертора.
Схема компенсирующей цепи, подходящая для стабилизации любой схемы преобразователя с дополнительной обратной связью по току, кроме обратноходовых и повышающих конвертеров, работающих с током катушки индуктивности.
Способы блокировки
Возможны два способа блокировки микросхемы UC3842:
повышение напряжения на выводе 3 выше уровня 1 вольт,
либо подтягивание напряжения на выводе 1 до уровня не превышающего падения напряжения на двух диодах, относительно потенциала земли.
Каждый из этих способов приводит к установке ВЫСОКОГО логического уровня напряжения на выходе ШИМ-копаратора (структурная схема). Поскольку основным (по умолчанию) состоянием ШИМ-фиксатора является состояние сброса, на выходе ШИМ-компаратора будет удерживаться НИЗКИЙ логический уровень до тех пор, пока не изменится состояние на выводах 1 и/или 3 в следующем тактовом периоде (периоде, который следует за рассматриваемым тактовым периодом, когда возникла ситуация, требующая блокировки микросхемы).
Схема подключения
Простейшая схема подключения ШИМ-контроллера UC3842, имеет чисто академический характер. Схема является простейшим генератором. Несмотря на простоту данная схема рабочая.
Как видно из схемы, для работы ШИМ-контроллера UC3842 необходима только RC цепочка и питание.
Схема включения ШИМ контроллера ШИМ-контроллера UC3842A, на примере блока питания телевизора.
Схема дает наглядное и простое представление использования UC3842A в простейшем блоке питания. Схема для упрощения чтения, несколько изменена. Полный вариант схемы можно найти в PDF документе "Блоки питания 106 схем" Товарницкий Н.И.
Схема включения ШИМ контроллера ШИМ-контроллера UC3843, на примере блока питания маршрутизатора D-Link, JTA0302E-E.
Схема хоть и выполнена по стандартному включению для UC384X, однако R4(300к) и R5 (150) выводят из стандартов. Однако удачно, а главное, логично выделенные цепи, помогают понять принцип работы блока питания.
Блок питания на ШИМ-контроллере UC3842. Схема не предназначена для повторения, а преследует только ознакомительные цели.
Ремонт блока питания на основе ШИМ UC384X
Проверка при помощи внешнего блока питания
Проверка работы проводится без выпаивания микросхемы из блока питания. Блок питания перед проведением диагностики необходимо выключить из сети 220В!
От внешнего стабилизированного блока питания подать напряжение на контакт 7(Vcc) микросхемы напряжение более напряжения включение UVLO, в общем случае более 17В. При этом ШИМ-контроллер UC384X должен заработать. Если питающее напряжение будет менее напряжения включения UVLO (16В/8.4В), то микросхема не запустится. Подробнее про UVLO можно почитать здесь.
Проверка внутреннего источника опорного напряжения
У рабочего ШИМ-контроллера UC384X напряжение на контакте 8(Vref) должно быть +5В.
Проверка UVLO
Если внешний источник питания позволяет регулировать напряжение, то желательно проверить работу UVLO. Изменяя напряжение на контакт 7(Vcc) контакте в рамках диапазона напряжений UVLO опорное напряжение на контакте 8(Vref) = +5В не должно меняться.
UC3842 и UC3844 напряжение включения 16В, напряжение выключения 10В
UC3843 и UC3845 напряжение включения 8,4В, напряжение выключения 7,6В
Подавать напряжение 34В и выше на контакт 7(Vcc) не рекомендуется. Возможно наличие в цепи питания ШИМ-контроллера UC384X защитного стабилитрона, тогда выше рабочего напряжения этого стабилитрона подавать не рекомендуется.
Проверка работы генератора и внешних цепей генератора.
Для проверки потребуется осциллограф. На контакте 4(Rt/Ct) должна быть стабильная «пила».
Проверка выходного управляющего сигнала.
Для проверки потребуется осциллограф. В идеале на контакте 6(Out) должны быть импульсы прямоугольной формы. Однако исследуемая схема может отличаться от приведенной и тогда потребуется отключить внешние цепи обратной связи. Общий принцип показан на рис. – при таком включении ШИМ-контроллер UC384X гарантированно запустится.
Если БП с управляющим ШИМ-контроллером типа UC384x не включается или включается с большой задержкой, то проверьте заменой электролитический конденсатор, который фильтрует питание (7 вывод) этой м/с. Также необходимо проверить элементы цепи начального запуска (обычно два последовательно включенных резистора 33-100kOhm).
При замене силового (полевого) транзистора в БП с управляющей м/с 384x следует обязательно проверять резистор, выполняющий функцию датчика тока (стоит в истоке полевика). Изменение его сопротивления при номинале в доли Ома очень сложно обнаружить обычным тестером! Увеличение сопротивления этого резистора ведет к ложному срабатыванию токовой защиты БП. При этом можно очень долго искать причины перегрузки БП во вторичных цепях, хотя их там вовсе и нет.
174 комментария
Пишет вам Виталий
я с Украины
очень вас прошу помочь советом по микросхеме UC3845 (SOIC-14)
занимаюсь ремонтом промышленой электроники
в одном устройстве эта серия применяется в БП -UC3844 -это по запуску,
а во вторичке стоит UC3845
вопрос именно по 3845
на плате стоит UC3845 (без буквы в конце) -а в схеме на это устройство
производитель пишет что должна стоять UC3845 именно с буквой (D)
таких микросхем в таком корпусе именно с буквой (D) нигде нет
-есть UC3845BDG
-и есть UC3845AD
но у ни в два раза различие в цене
хотел узнать что обозначает буква после цыфр
все даташиты пересмотрел и ничего вразумительного
подскажите пожалуста
Виталий
Начнем с того что
UC3845 - это серия микросхем, ШИМ контроллеров в общем случае (на самом деле это 84 серия ШИМ контроллеров).
UC3845B UC3845A литера А характеризует пониженный пусковой ток, то есть для
UC3845B пусковой ток 1мА
UC3845А пусковой ток 0,5мА
В большинстве случаев разница незначительна. Формально, если пренебречь очень многими факторами, для питания UC3845А установлен один резистор, для питания UC3845B установлены два резистора включенные параллельно, имеется ввиду первичный запуск. В вашем случае для точного ответа скажите, что у вас стоит в цепи питания первичного запуска - один или два резистора, либо номинал этого резистора (R4 300к на рисунке приведенном ниже).
Цепь запуска при включении, блок питания D-Link
Далее x - это любой символ, в количестве одного символа.
UC3845xD литера D обозначает тип корпуса, то есть тип корпуса SOIC. Следует обратить внимание на тот факт, что на корпусе микросхемы тип корпуса не обозначается, а вот в PART NUMBER (обозначение по каталогу) обозначение просто необходимо, например D-8 - это корпус SOIC-8 (8 ножек, планарное исполнение) просто D - это корпус SOIC-16 (16 ножек, планарное исполнение). В вашем случае UC3845xD расшифровывается - планарное исполнение корпус SOIC-16.
UC3845xxG литера G обозначает, что в микросхеме отсутствует свинец, а это значит, что микросхема при утилизации не будет загрязнять окружающую среду. Данная литера очень важна, если Вы захотите сертифицировать (для продажи в коммерческих целях) свое самостоятельно собранное устройство в органах сертификации. По закону вы должны оберегать окружающую среду, использование микросхем с литерой G, позволяет это делать, правда, за счет повышения цены на изделие.
Вывод: Обе перечисленные микросхемы Вам подойдут. Если не знаете ток потребления при пуске или лень считать , а так же есть сомнения, что брать, берите микросхему с литерой A, не ошибетесь. Если Вы борец за чистоту окружащей среды, то берите с литерой G.
Источник. Описание работы ШИМ-контроллеров серии UCX84X (скачать).
2. На отключенном от всех напряжений блоке питания - омметром измеряем сопротивление между 6 ногой микросхемы и землей (5 нога), также между 6 ногой микросхемы и питанием (7 нога). В обоих случаях сопротивление должно быть бесконечным, так как в микросхеме на выходе (6 нога) стоят два транзистора. Смотрим структурную схему ШИМ контроллера.
UC3842 структурная схема
Если в одном или обоих плечах короткое замыкание, то микросхема неисправна. При проверке микросхему можно не выпаивать, однако транзистор желательно выпаять, если он к коротком, то измерения могут быть ошибочными. Хотя из опыта работы с ШИМ контроллером 384X, если сгорает силовой ключ, то в 90% случаях выходит из строя и сам ШИМ контроллер. Фактически можно измерять плечи не выпаивая силовой ключ, если одно или оба плеча в коротком замыкании - ШИМ контроллер 384X и ключ неисправны.
Важно! Всегда меняйте ШИМ контроллер 384X, если сгорел силовой ключ, которым этот ШИМ контроллер управляет.
Важно! Если сгорел силовой ключ, обязательно проверяйте Датчик тока и его цепи и Элементы в цепи управления силовым ключом.
3. Согласно Вашему описанию неисправен ШИМ 3842, а именно неисправен выходной каскад (6 нога).
4. Хотелось бы отметит тот факт, 20 вольт могут раскачать силовой ключ, так что в принципе Вы можете увидеть импульсы на вторичной обмотке трансформатора, правда, очень маленькие. Если импульсы есть, то фактически полевик исправен и ШИМ исправен. Правда надо сперва запустить ШИМ.
Корпус DIP8
С термином MiniDip 8 pin встречаюсь в первые, поэтому уточняю. Если корпус такой, то в конце должна быть литера "N", которая и обозначает такой корпус. Например UC3842AN.
Обращаю Ваше внимание, что тип коруса на самой микросхеме не пишется не всегда, поэтому в каталоге Вы в принципе не найдете микросхему UC3842A, вместо нее Вам нужно искать UC3842AN.
Без переделок Вам подойдет любая микросхема, у которой в названии фигурирует набор цифр 3842, если есть литера "А" сразу после цифр, то это будет приятным бонусом (стоимость микросхемы с литерой "А" или без литеры одинакова). Например UC3842AN
Вывод. Вам подойдет любая микросхема xx3842xNxxxx, где x - это любая литера или вообще нет литеры. Например KA3842AN, KA3842N, KA3842BN. Данные варианты нужны только при снятии микросхемы с какого нибудь донора, при покупке заказывайте точь в точь такую микросхему, которая стояла до этого.
Транзистор 5N60C корпус думаю с металлическим радиатором (не пластик, у пластика немного другая маркировка). Это обыкновенный полевик, полное название FQP5N60C 4,5А 600В, 2.5Ом. Подойдет любой полевик, у которого ток больше 4,5А и напряжение больше 600В, и сопротивлением менее 2,5 оМ. Например IRF840.
Положа руку на сердце, аналогов много, например, я бы сделал так, зашел в магазин Рембыттехника, где мы покупаем детали и поисковой строке набрал бы ключевое слово MOS-N-FET, далее глазами бы пробежался выбирая лишь позиции содержащие ТОЛЬКО фразы «TO220», «MOS-N-FET» «V-MOS», далее ориентируемся только на ценник, напряжение, ток и сопротивление. Выбираем по параметрам принцип выбора описан чуть выше курсивом. Для примера результаты поиска нужного Вам транзистора rbt74.ru/search?page=2&search_string=MOS-N-FET&logo Думаю разберетесь.
1. Проверить питание на 7 ноге, для UC3845 напряжение должно быть больше 8,6 вольт. Если меньше меняейте пусковой конденсатор, его легко найти, он плюсом сидит на 7 ноге и имеет номинал 47мкФ*50В(иногда встречается вариант 25В, 63В, 100В), а вообще ремонт источников питания на UC384x начинается с замены пускового конденсатора.
2. Проверьте опорное напряжение на 8 ноге, там должно быть +5В. Если нет - микросхема неисправна, прежде чем делать вывод - выполните пункт 1.
3. На выключенном блоке питания проверить сопротивление между 6 и 5 ногой, 6 и 7 ногой - в обоих случаях не должно быть короткого.
Взялся чет тут позаниматься ремонтом компьютерных БП, - выкидывать жалко, и в первом же блоке наткнулся на данный ШИМ. Информации мало, а тут полное и развернутое описание ). Еще раз спс за инфу !
Ну раз все заработало, то значит все хорошо!
Ремонтирую зарядное устройство Кулон 715D. Схемы, разумеется, нет, имеется цифровой простецкий мультиметр+мозги, понимающие в электронике, но не сильно.)))
1. Сгорел предохранитель в первичной цепи.
2. Немного потемнел один из резисторов (мощность 1 Вт, номинал, судя по полоскам 100 Ом-коричневая,черная, коричневая,золотая). Через этот резистор подается напряжение с выпрямительных диодов (похоже, что плюс) на 7-ю ногу UC3845 BN. Сопротивление этого резистора мультиметром не определяется.
3. Похоже, что сгорел силовой полевик, т.к. между З и И в обоих направлениях показывает 19 Ом.
4. Сильно почернел резистор в цепи истока, видны следующие полоски, слева направо - зеленая, не видно, коричневая(либо красная), золотая. Мультиметром измеряю - 5,6 кОм, по полоскам может быть и 500 Ом, и 5,5 кОм.
5. Исправность ШИМ UC3845 BN не могу определить. Между 5 и 6 выводами в одном направлении - бесконечность, в другом - 564 (мультиметр - в режиме проверки диодов). Между 6 и 7 так же. Между 5 и 7 - так же, значение 684.
6. Выпрямительные диоды,термистор, емкости и диоды(стабилитроны)обвязки/первичной цепи - исправны.
Полевик менять однозначно. Теперь вопросы.
1. Менять ли ШИМ?
2. Помогите с номиналами резисторов п.2 и п.4. (по п.4 - думаю, что все таки он не сгорел, т.е. 5.6 кОм)
3. Подскажите алгоритм дальнейших действий - все поменять и включить?
Заранее благодарен!
Обязательно проверить диодный мост (DB1-DB4) и варистор (на приведенной схеме нет)
2. Немного потемнел один из резисторов (мощность 1 Вт, номинал, судя по полоскам 100
Нет в этой цепи резистора с номиналом 100 Ом, Для примера посмотрите схему там R4 (300кОм) обычно в 7 ноге от диодного мостика стоит резистор для первичного запуска ШИМ, 150-250 кОм
3. Похоже, что сгорел силовой полевик, т.к. между З и И в обоих направлениях показывает 19 Ом.
Согласен, но не 100 % , вы можете звонить внешние цепи, только выпаивание гарантирует точность измерений.
4. Сильно почернел резистор в цепи истока, видны следующие полоски, слева направо - зеленая, не видно, коричневая (либо красная), золотая. Мультиметром измеряю - 5,6 кОм,
может не правильно понял, какой резистор. Один резистор токовый датчик, сидит на земле R2(1.5Ом), другой в грифлике, сидит на питании с выпрямителя R1(39кОм). Скорее всего, по вашему описанию, это R2 (1.5 Ом) там должен стоять резистор от 0,3 Ом до 1.5 Ом.
5. Исправность ШИМ UC3845 BN не могу определить
Проше поменять, если есть возможность. А если собираетесь менять силовой ключ (VT1) менять ШИМ (U2) ОБЯЗАТЕЛЬНО.
6. Выпрямительные диоды, термистор, емкости и диоды (стабилитроны) обвязки/первичной цепи - исправны.
В режиме мегаом какое сопротивление на выходе диодного мостика?
Теперь вопросы.
1. Менять ли ШИМ? При замене полевика, ШИМ менять однозначно
2. Помогите с номиналами резисторов п.2 и п.4. (по п.4 - думаю, что все таки он не сгорел, т.е. 5.6 кОм)
Трудно сказать, могу предположить, что токовый датчик 0,56 Ом, в цепи первого запуска 100кОм.
3. Подскажите алгоритм дальнейших действий - все поменять и включить?
Заранее благодарен!
Без осциллографа, трудно подсказать, что то существенное кроме замены сгоревших элементов - вряд ли можно. Ну, разве что, подайте на питание 7 нога через резистор 1-2 Ома питание в 12В, если на вторичном выпрямителе появится небольшое напряжение, то ШИМ и ключ исправны. Но любом случае - замена пускового конденсатора (С6 47мкФ*25В) его найти легко, он рядом с ШИМ стоит и имеет номинал 47 мкФ. Желательно поменять выходные конденсаторы (С9, С10 680 мкФ *25В)
1.Обязательно проверить диодный мост (DB1-DB4) и варистор (на приведенной схеме нет)
Диодный мост проверил, не поленился, выпаял два диода из 4-х, проверил все. Все исправные(показания около 560 в прямом направлении, бесконечность - в обратном, мультиметр - в режиме проверки диодов, он же 2000 Ом)
Варистора - НЕТ, отверстия под него есть на печатной плате, и обозначение, но он не распаян!!!! Экономия, видимо.
2. Нет в этой цепи резистора с номиналом 100 Ом, Для примера посмотрите схему там R4 (300кОм) обычно в 7 ноге от диодного мостика стоит резистор для первичного запуска ШИМ, 150-250 кОм.
Я смотрю приведенную схему для Витязь-СТV612, она похожа. Там R-409 номиналом 100 кОм. Или мне на другую схему смотреть??? Наверное, заменю на 100 кОм аналогичной мощности.
3. Согласен, но не 100 % , вы можете звонить внешние цепи, только выпаивание гарантирует точность измерений.
Измерения указаны на выпаянном полевике. Так что под замену, 100%.
4. может не правильно понял, какой резистор. Один резистор токовый датчик, сидит на земле R2(1.5Ом), другой в грифлике, сидит на питании с выпрямителя R1(39кОм). Скорее всего, по вашему описанию, это R2 (1.5 Ом) там должен стоять резистор от 0,3 Ом до 1.5 Ом.
Судя по схеме на Витязь, это резистор R-412, т.к. на плате имеются анологичные R-417, R-418, R-419, только у меня их 4 штуки, они SMD-ные, но мощные. Исток через них соединен с землей. Да, забыл, они тоже почернели, номинал не считать. Подскажите????
5.Проше поменять, если есть возможность. А если собираетесь менять силовой ключ (VT1) менять ШИМ (U2) ОБЯЗАТЕЛЬНО.
Так и сделаю!
6. В режиме мегаом какое сопротивление на выходе диодного мостика?
В режиме 2000к на выходе мостика сопротивление медленно растет, начиная с 80 кОм, я дотерпел до 140 кОм, емкость похоже заряжается.
Без осциллографа, трудно подсказать, что то существенное кроме замены сгоревших элементов - вряд ли можно. Ну, разве что, подайте на питание 7 нога через резистор 1-2 Ома питание в 12В, если на вторичном выпрямителе появится небольшое напряжение, то ШИМ и ключ исправны. Но любом случае - замена пускового конденсатора (С6 47мкФ*25В) его найти легко, он рядом с ШИМ стоит и имеет номинал 47 мкФ. Желательно поменять выходные конденсаторы (С9, С10 680 мкФ *25В)
Огромное спасибо за ответ!!!!! Остается вопрос с номиналами 3-х резисторов с цепи Истока на землю.
В этом Вам поможет замечательная статья "Обратноходовой преобразователь", Дмитрия Макашева (скачать).
Расчет токового датчика стр 30-31
Расчет резистора который у Вас определяется как 100 ом - стр 31
Совсем забыл, при выходе из строя силового ключа, желательно проверить его драйвер R5 (150ом) как правило его номинал колеблется от 20 до 200ом, и при выходе ключа , этот элемент подлежит обязательной проверке.
Не справитесь с формулами , напишите какой у Вас ключ стоит и желательно выходню мощность, или на худой конец входную мощность
Драйвер проверил, как будто обрыв, хотя внешний вид отличный.
Ключ стоит P10NK60Z.
Мощность потребляемая: номинальная 260 Вт, максимальная 300 Вт. Выходная мощность: макс ток заряда 15А х на пряжение 15 В = 225 Вт.
Теперь совсем я запутался (((
1. Резистор на 7 выводе в цепи питания. 1 Вт. Потемнел, номинал не измеряется, по полоскам 5 кОм. По статье и Вашим рекомендациям - 300 кОм. Буду ставить 300 кОм
2. Резистор в цепи датчика тока - вывод 3 ШИМа соединяет с истоком. Почернел, измеряется 5,5 кОм. По статье и Вашим рекомендациям - 470 Ом. Буду ставить 470 Ом.
Который на землю - у меня 4 параллельных SMD, почернели, по статье - 1 Ом. Думаю, были по 4 Ом каждый. Буду ставить 4 по 4 Ома каждый.
3. Драйвер на выходе ШИМа 6 вывод соединяет с затвором. По виду целый, сопротивление не определяется, по полоскам - 5 кОм. По статье и Вашим рекомендациям - 120 Ом. Буду ставит 120 Ом.
Все верно??? )))
1. Резистор на 7 выводе в цепи питания. 1 Вт. Потемнел, номинал не измеряется, по полоскам 5 кОм. По статье и Вашим рекомендациям - 300 кОм. Буду ставить 300 кОм
Нет.
Что бы был устойчивый старт UC3845 резистор на седьмой ноге с выхода диодного моста должен быть 100 кОм. Обязательно проверьте общее сопротивление от выхода диодного моста до 7 ноге должно быть 100-110кОм. Вполне возможно, что у Вас последовательно стоят 2 резистора по 50 кОм, тогда все сходится, одна полоска просто неправильно прочиталась. В цепи питания первого запуска то требованиям электробезопасности должно стоять два последовательно соединных резистора.
2. Резистор в цепи датчика тока - вывод 3 ШИМа соединяет с истоком. Почернел, измеряется 5,5 кОм. По статье и Вашим рекомендациям - 470 Ом. Буду ставить 470 Ом.
Нет.
Тот резистор, который Вы описываете это помехоподавляющий резистор 5,5кОм это вполне разумное значение номинала сопротивления для цепи помехоподавления. Не меняйте его
Который на землю - у меня 4 параллельных SMD, почернели, по статье - 1 Ом. Думаю, были по 4 Ом каждый. Буду ставить 4 по 4 Ома каждый.
не факт.
У меня по расчетам получилось 0,43 Ом, 5 Вт, но скоее всего ошибся в расчетах, судя по вашему описанию , мощность колеблется около 4 Вт
3. Драйвер на выходе ШИМа 6 вывод соединяет с затвором. По виду целый, сопротивление не определяется, по полоскам - 5 кОм. По статье и Вашим рекомендациям - 120 Ом. Буду ставит 120 Ом.
Не может там быть 5 кОм, 20-27 ом это самый потолок для такого резистора.
Вам все таки нужен специалист по теории, мы же практики, расчет не наша стихия. Скажите все таки полное название прибора и желательно производителя, поробуем найти схему, так будет проще, иначе ремонт напоминает гадание на кофейной гуще
Питание микросхемы на первом ударе R1 даже меньше чем предполагали, R1=75кОм
Драйвер ключа R9 как в документации R9=20 Ом
Токовый датчик R5, R6, R7, R8 все по 1 Ом, итого 0,25 Ом 4Вт (трансформатор BS25020, для другого трансформатора номиналы резисторов могут быть другими)
То есть угадали только R9
P.S. Никогда не думал, что есть такие сайты, где так подробно и доходчиво помогают!!!!!!
Насчет гарантии сложнее, UC3845 работает в режиме 50% заполнения, то есть на уровне железа гарантируется, в режим непрерывных токов Ваш ключ не уходил, но ключ выбило, а это косвенно говорит о неправильных режимах работы ключа. Схема на UC3845 проста и надежна как танк, вывод один, перегружали выходные цепи, либо нарушали режим работы опять же по выходным цепям. Гарантию в таких случаях даем 1 месяц
Начать рекомендуется со слабых мест, с замены пускового конденсатора (обычно 47мкф*50 В в седьмой ноге ШИМ-ки ), но следует иметь ввиду, что выход из строя пускового конденсатора напрямую связан с неисправностью выходных конденсаторов.
Входная, конденсатор 50-150 мкФ*400В, именно этот конденсатор задает выходную мощность. На холостом ходу его роль мала, а вот под нагрузкой, потеря емкости на этом конденсаторе равнозначна срабатыванию защиты и уход в режим КЗ
Пусковой, конденсатор 47 мкФ*50В. Именно его мы слышим при коротком замыкании во вторичке.
Выходные. Конденсаторы фильтра. Пусковой конденсатор в 47 мкФ может обеспечить стабильный пуск при конденсаторах фильтра 2200 мкф.
Надеюсь, все конденсаторы были поменяны.
В случае перегрузки начинает срабатывать защита и блок питания начинает запускаться с периодичностью определяемой емкостью пускового конденсатора.
В вашем случае надо обратить особое внимание на вторичные цепи, скорее всего именно в них загвоздка, иногда бывает достаточно внимательного обзора вторичных цепей обратной связи, особенно если там установлен подстроечник
Наши рекомендации (носят общий характер)
В вторичке просмотреть неполярные конденсаторы с питания и на время проверки их всех убрать.
Если есть Y-конденсатор между первичкой и вторичкой, тоже желательно убрать. Внимание конденсаторы в грифлике и во времязадающих цепях категорически нельзя убирать.
Согласно вашего описания - во вторичке короткое, название устройства вообще есть ? может в инете есть схема, так проще будет общаться
Что испльзуете в качестве негрузки? Может кроткое в нагрузке?
P.S. Наш читатель ремонтировал преобразователь, у него был бракованный конденсатор и вышибало предохранители. http://zival.ru/content/avtomobilnyi-preobrazovatel-24v-v-12v-na-uc2842a
Короткое в трансформаторе косвенно можно проверить подав напряжение не более 20в на выход выпрямителя, R23 на время перемкнуть, проконтролировать, чтобы на 7 ноге было не меньше 17 в. Если на выходе появляется стабильное напряжение, хоть и низкое (тиристор SQR1 и стабилитрон Z2 отпаян) , а под полным напряжением срабатывает защита то вполне вероятно неисправен выпрямитель или ВЧ трансформатор.
P.S.Стабилитрон Z6 режет глаз, вполне возможна ошибка, обычно в защите по питанию ставят стабилитрон на землю с 7 ноги ШИМ, иначе как то нелогично получается. К тому же в ШИМ3842 стоит стабилитрон на 30В, а значит весь смысл стабилитрона Z6 (43 вольт стабилизации) теряется. Как то напрягает резистор R38 если он двухватный то все нормально, а если 0,5 вт то скорее всего тут ошибка.
Схема блока питания на 3842 действительно интересная и неординарная, если вы не против, мы добавим схему в Записную книжку.
На 7 ноге UC3845B напр. 7.89, вентилятор не запускается..сварка не работает, но и на R53 приходит не 310 а 295В. В чем может быть причина неисправности. ?
Начать диагностику следует с замены конденсатора С25 (22мкФ*35В), который желательно поменять на 22мкФ*50В или 22мкФ*63В.
если сомневаетесь, меняйте ШИМ U4 (UC3845) вместе с ключом VT2 (K2611)
если сомневаетесь, подайте вместо 310в 12-19 вольт с внешенего блока питания, не забудьте отключить сварочник от сети 220В, иначе сожгете блок внешний питания. На выходе появится небольшое напряжение, которого может даже хватить, чтобы вентилятор закрутился (разъем P5)
Обмотка трансформатора проверяется не на звон, а на сопротивление, прозвонка эффективна только для участков с низким сопротивлением, попробуте померять сопротивление этой обмотки.
ЗИП который вы устанавливали - он точно не БУ?
Есть ли у вас блок питания на 24 В ?
P.S. 3842 не должна работать при таком включении в принципе, достаточно посмотреть на dataseet, у этой ШИМ напряжение включения 16 В, наверно имелась ввиду 3843 или 3845 у которой напряжение включения 8,4В. В статье к этой схеме, путаются понятия, напряжение питания и напряжения включения (ULVO) - это разные термины и имеют разное функциональное назначение.
Есть некоторый шанс ввести транзистор в режим непрерывных токов, зато использование 3843 дает уменьшить время выключения, что теоретически снизит пульсации на светодиодах. Установка конденсатора конечно решает проблему пульсаций, но вот режим работы этого конденсатора довольно тяжелый, даже если применять LOW ESR конденсатор. При таком режиме срок жизни этого конденсатора 2-3 года.
Режим ограничения тока, статья "Обратноходовой преобразователь", Дмитрия Макашева (скачать):
"
...
После запуска ШИМ – контроллера, когда напряжение его питания достигло порога включения, подключаются все его внутренние схемы, и потребление резко возрастает. Кроме того, начинают поступать импульсы на затвор силового транзистора, и дополнительный ток потребляется на перезаряд его емкости. Выходное напряжение в начальный момент равно нулю, и начинает плавно возрастать по мере заряда выходных конденсаторов. Сейчас ШИМ – контроллер работает в режиме ограничения тока – длительность выходных импульсов определяется напряжением на датчике тока, а цепь обратной связи не работает, поскольку выходное напряжение еще не достигло нормы. Напряжение на обмотке питания также низко, и контроллер питается от энергии запасенной в конденсаторе C3. Соответственно, энергии в нем должно хватить на все время переходного процесса, и оно должно быть тем больше, чем больше емкость на выходе блока. Соответственно, если использовать обычный алюминиевый конденсатор 100мкФ *25В, то можно быть уверенным, что наш блок будет устойчиво запускаться при суммарной выходной емкости до 4700мкФ.
Причина не включается. При вскрытии было выявлено пробитый силовой ключ Q3 во все стороны, в обрыве R6, D7, R10, R37-R38. Изменён R31 и R40 в большую сторону. Всё остальное в порядке. Заменены полностью все электролитические конденсаторы на номиналы как в схеме, так же были заменены R31 и R40 на один номиналом в 10 Ом, R37-R38 номиналом в 2Вт, 5% 0.56ом, R10 500 Ом, D7 1N4148, R6 47 Ом и силовая часть Q3 на Toshiba 2SK2611. При включении нет запуска, как с нагрузкой, так и без, слышно периодическое цыканье, напряжение на 7 ноге скачет 11-15 вольт. Коротышей во вторичной цепи нет, диод исправен, обратная связь полностью рабочая, нагрузка висит (8 Ом) 4 последовательно соединенные лампочки на 36 вольт 60 ватт. Получается что циклически происходит старт и стоп. Добавил последовательно по лампочкам резистор, то есть уменьшил нагрузку до 138 Ом. Блок питания заводится через раз, и напряжение на выходе 30 Вольт и сильный шум от полевого ключа Q3 шипенье. Следующие действия: Был заменён R10 500 Ом, на тот что в схеме номиналом в 510 Ом строго! Заменён R13 на 10 кОм на всякий случай. Заменён С12 номиналом в 150нФ. Заменён стабилитрон ZD1 15В. Заменены диоды D2 и D5 строго на номиналы в схеме. Проверена доскональна обратная связь, 100% всё рабочее. Результат без изменений. В предконечном итоге заменил С7 на 1000 Пф, блок завёлся 54,5 Вольт. Держит нагрузку при токе в 4 ампера, просадки не наблюдается, на 7 ноге относительно 5-ой напряжение держится в 15,1 Вольт. Температуры полевого ключа удовлетворительно, палец держит легко. Но есть одно но, наблюдается неприятное шипенье, в районе трансформатора с полевым ключом. Хоть он и раньше немного подшипивал, но не так усердно. Жаль нету осцилогрофа, так бы посмотреть что там твориться с сигналами. Как побороть этот шум? Вот схема этого чуда.
Данное зарядное устройство расчитано на грани своих возможностей, запаса для регулировки нет. В свое время пытались решить эту проблему http://zival.ru/content/istoriya-odnogo-nezakonchennogo-remonta ,но это для нас оказалось не под силу. В публикации есть ссылка на страницу с доработками, но они помогают слабо.
Частота преобразования в ШИМ 384X устанавливается автоматически в зависимости от напряжения сетевого источника питания, параметров микросхемы и коммутирующего транзистора, индуктивности первичной обмотки импульсного трансформатора, потребляемой мощности в нагрузке и т. д. Поэтому при воздействии дестабилизирующих факторов частота преобразования оказывается "плавающей": для любого ИИП, выполненного на ШИМ 384X, в зависимости только от мощности нагрузки она может принимать значение от 18 кГц при максимальной и до 70 кГц при минимальной нагрузке.
Если рассматривать режим генератора:
Тут все задается Rt/Ct цепочкой
Меандр на этом ШИМ в режиме генерации не делали, мы больше ремонтники, чем разработчики – это немного не наш профиль
«для начало при использовании обратной связи микроконтроллер запускается не сразу и мне важно убедится в том что в это время транзистор не будет открытым»
На самом деле, что заработала обратная связь необходимо, что бы зарядились выходные конденсаторы, а для этого ШИМ-ка должна запустить силовой транзистор, в противном случае выходные конденсаторы не смогут зарядиться. Так что формально, в момент запуска транзистор открывается и закрывается пока не накачает выходные конденсаторы, чтобы силовой транзистор не сгорел ставится токовый датчик и сигнал с него снимается на 3 ногу ШИМ-ки.
«и ещё я у микроконтроллера почему то сопротивление между 5 и 6 ногами всего 2 ом это так и должно быть ?»
Описание выходов ШИМ-контроллера 3842
5. Gnd: (рус. Общий) общий вывод. 6. Out: (рус. Выход) выход ШИМ–контроллера, подключается к затвору ключевому транзистору через резистор.
Отсюда простой вывод, если сопротивление мерятся на выпаянной микросхеме – то ШИМ-ка неисправна, если на впаянной, то неисправна ШИМ-ка, Силовой транзистор, Драйвер силового транзистора, Токовый датчик.
«в той схеме которой я использую между этими ногами ставится резистор на 10кОм после защитного резистора который ставится между 6 и затвором транзистора.»
это доработка, повышающая надежность драйвера силового ключа.
Ранее уже было написано что полевой транзистор можно сразу подключить к 6 ноге ШИМа, я расщитавал подключить 2 мощных (IRFP264) в параллель, но не уверен что потянет.
Если коротко – то при появлении на 3 ноге напряжения больше 1В, срабатывает защита по току. При токовом датчике в 0,0001 Ом мы получаем срабатывание по току при 10 000А, это противоречит самому принципу построения обратноходовых преобразователей. Мощность обратнохода ограничена 200вт сверху – это предел, дальше нужно применять в принципе другие схемотехнические решения (не обратноходы)
Из оборудования в наличии имеется только мультитестер, поэтому не могу привести более подробные данные. В общем на это же принципе хотел попробовать собрать сварочный инвертор но видимо придется искать другие варианты.
У 3842 напряжение запуска 16В, а значит от 12В микросхема в принципе не включится. Для того что бы микросхема запустилась необходимо, что бы на 7 ноге появилось +16В, дальше напряжение может быть и 12В, микросхема будет работать, пока напряжение на 7 ноге не станет менее 10В, тогда микросхема выключится.
Тестировать эту ШИМ-ку в единичных вариантах нет ни какого резона, стоимость микросхемы около 10 рублей, дольше и дороже собирать проверочный стенд. Меняйте на новую не думая.
Что касается сопротивлений, то если Вас правильно поняли, это токовые датчики и как то смущает их номинал, если честно и 1,2 ом многовато, это всего 0,8А по ключу будет ограничиваться, а при 2,2ом - это 0,45А, с трудом могу представить зачем такие ограничения по току делать, либо блок питания - маломощный
2. Кидайте на мыло zival собачка mail.ru
Долго не был из-за отсутствия дома,но вопрос неработоспособности моего блока питания в сварочном аппарате сверлил мне мозги.И вот когда я прибыл домой я сделал следующее:
включил в сеть аппарат и померял вольтметром напругу на выходе резистора 22 ом(на его входе висит 310-315 вольт у меня)-там было 42 вольта.Эти 42 вольта идут на три последовательно соединенные резисторы по 33Ком каждый.И после них вольтметр показывает 12-13 вольт,что для запуска 3842 очевидно мало и потому блок питания на работает.Тогда я подумал,что резисторы поменяли свое сопротивление в высшую сторону и решил сделать вот что:
беру левое сопротивление на 100 Ком и подпаиваю в УДОБНОЕ ДЛЯ МЕНЯ место --на выходе електролитов,там где имеется 310 вольт.А на другом конце этого резистора меряю напругу,чтобы потом сравнить с напругой после штатных реюков.Короче тестер показал на выходе резистора-310вольт.Как такое может быть когда 310 вольт после штатного резюка номиналом всего 22 ом,садятся до 42 вольт, а после 100Ком просадки нет.Или там резистор кой особенный.Омы они и в Африке омы.Выпаять и поменять микруху не лень просто очень уж доступ неудобен и хотелось бы внести ясность с напряжением,которое подается на 7 ногу 3842.Может проясните в этой мелочи меня,чтобы можно было идти дальше.
Спасибо.Николай.
Сегодня приступил к практике--пришли детали,бинокуляры.
Сперва поменял 3842-(оказалось ничего страшного можно паять),потом выпаял полевик и проверил тестером--результат идентичен тому,что и на новом полевике.Значится полевик был исправен---всеравно поставил новый.Дальше пошел проверять обвязку и тут оказалось,что датчик тока R13 (по схеме 1.2 ом,а стоял 2.2)в обрыве-поменял на 1.1 ом.Резистор R34-который идет с датчика тока на 3 ногу микрухи 1Ком-тоже в обрыве-поменял.Ну и резистор через который идет управление полевиком с 6 ноги(22 ом)-тоже поменял,так как был в обрыве.Проверил после отпайки smd-стабилитрон,который соединяет исток с затвором-он по схеме на 18 вольт-так вот он звонится в два конца.Туда и обратно 25 ом.
Посему к Вам уважаемый Zival вопрос:зачем здесь стабилитрон?На многих схемах в єтом месте стоит простой диод,а у меня вдобавок его негде взять и маркировки на нем нет.Как быть?
И почему токовый датчик сгорел,а полевик выдержал?Может резюк сыграл роль предохранителя?
И еще: если с левого источника подать на первичку вольт 5-6 и снять показания со вторички--так простенько о целостности транса можно сделать вывод?Пока стабилитрона нет--к сети не подключал.
Пока все.Спасибо.Николай.
Попробовал проверить ШИМ на U3845B по описанной здесь методике при помощи внешнего блока питания. На 4-й ноге есть "пила", амплитудой около 5В. На 8-й ноге вижу опорное напряжение 5В. На 6-й ноге ничего нет. Только после того, как осциллографом коснуться 4-й ноги, чтобы посмотреть "пилу", а затем щуп поставить на 6-ю ногу, то тогда появляются на 6-й ноге импульсы, отдалённо напоминающие прямоугольные, амплитудой около 200мВ. Если переключить питание, то эти имульсы с 6-й ноги пропадают, пока опять не коснёшься осциллографом 4-й ноги. Микросхему поменял. Пробовал выпаивать полевик - картина с импульсами не изменилась.
Микросхема используется в блоке питания сварочника "Кайзер 250". Схема блока питания очень похожа на приведенную здесь от 01/08/2014 comrat'ом. (не знаю, как картинки здесь добавлять). В ремонте - после отгоревшей дорожки питания +310В между С10 и R53, выгоревший стабилитрон Z3. Полевик и U3845B, похоже, рабочие. Но запуска блока питания нет.
Но в вашем случае очень похоже на то что либо 3845 барахлит, но Вы утверждаете, что меняли её, либо обвязка.
Генератор может не запускаться по двум причинам - либо не работает обвязка Rt и Ct, либо источник опорного напряжения. Мое мнение - хоть и не стоит пренебрегать неисправностью Rt и Ct, но желательно проверить все таки питание микросхемы.
Методом замены проверить питающие резисторы (от цепи 300в к 7 ноге) и обязательно поменять пусковой конденсатор ( электролит с 7 ноги на землю)
Мы не спорим, от 37В микросхема запустится - но это неоправданный риск.
З.Ы.
Смысл U4(LM350) вообще не понятен, получается этакое масло маслянное. С какой целью здесь оказался такой мощный стабилизатор в цепи питания микросхемы - непонятно. С одной стороны для питания микросхемы достаточно нестабилизированного питания с обмотки трансформатора, с другой эта микросхема и сама могла бы использоваться для зарядки аккумуляторов, без всякого обвеса в виде ШИМ контроллера.
Какие номиналы конденсатора и резистора у вас стоят?
Статья Дмитрия Макашева - полный рассчет импульсного блока питания, скачать . Конкретно расчет датчика тока на стр. 30-31.
http://zival.ru/content/prakticheskii-remont-bloka-pitaniya-d-link-nesta...
не можем уловить связь, но некоторые микросхемы при запуске от внешнего блока питания начинают вести себя таким образом.
Меняйте ШИМ еще раз.
Схема отключения при понижении входного напряжения или UVLO-схема(по-английски отключение при понижении напряжения – Under-Voltage LockOut) гарантирует, что напряжение Vcc равно напряжению, делающему микросхему UC384x полностью работоспособной для включения выходного каскада. На Рис. показано, что UVLO-схема имеет пороговые напряжения включения и выключения, значения которых равны 16 и 10, соответственно. Гистерезис , равный 6В, предотвращает беспорядочные включения и выключения напряжения во время подачи питания.
Заявленные 7,9В явно недостаточные для включения микросхемы, требуется 8,4В.
Как то смущает фраза "Проверил напряжение на диодном мосту - 227В. ", если мы правильно поняли, то речь идет о напряжение на выходе диодного моста от сети 220В, это явно заниженное напряжение, здесь должно быть 300В
"APC Back-UPS CS650" какое шасси, может найдется схема или в ремонте есть подобная мать. Посмотрим у себя скольео должно быть на диодном мосте (на выходе)
Для примера рассмотрим стандартную схему БП. Это интегрирующий резистор R9(5,1Ом) в цепи питания микросхемы ШИМ, для исключения паразитной зарядки конденсатора С6(47мкФ*25В) в режиме короткого замыкания.
Трансформатор лучше считать в специально разработанном ПО Viper, но опять же есть ограничение – только на одно выходное напряжение.
P.S. Особенно смущает цепь 30 В (5 А), – 12В (2А), 160 В (0,1 А), 110 В (0,1 А) на 3842 в принципе не получить такие напряжения даже в отдельности в классическом исполнении, а уж собрать в кучу это задачка не для 3842. Частота ШИМ для таки задач должна быть явно выше учитывая 160 и 110 вольт во вторичке, а на частотах 300кГц, расчет всего блока питания идет именно от феррита трансформатора, так как ферриты для высоких частот изготавливаются под конкретную частоту. Намотка обмоток ВЧ трансформатора на таких частотах довольное трудоемкое занятие, да мотаются такие трансформаторы из «косичек» - слишком велико влияние поверхностных токов.
Очень интересный сайт, редко где встречал такие подробные и понятные, а главное, полезные дискуссии....
Принесли в ремонт БП на ШИМ UC3842 для сборки светодиодов на выходе DC=18V.
Выгорели почти все элементы, хорошо на плате были номиналы, кроме резистора от мосфета на 3 ногу микр-мы (подгорела даже поверхность платы), начав поиск схем в нете и попал на ваш сайт. Просмотрев ваши схемки решил, что номинал этого резистора 1кОм. После замены всех деталей: UC3842, R=22Ohm, R=1kOhm, SSP4N60S, R=0,68Ohm-датч.тока, С=22х450V(питания), С=50x63V(7-нога)- заменил по вашему совету, хотя вроде целый и проверки (выпивал) оставшихся элементов платы (добавил диод 4148 параллельно R=22Ohm в цепи на 3 ногу) проверил внешним источником DC=16V -БП ноутбука ( + через 1Ом на 7 ногу). Схема сработала и даже на выходе выдала DC=18V, подключился нагрузку (всего около 0,5А) - работает, небольшой свист на вторичной цепи (только в нагрузке). Заменил источник на DC=19V - БП ноутбука - также работает и без свиста.
Подключив к сети 220V (хотел отметить один странноватый на мой взгляд момент: питание на ШИМ подаётся не с + выхода моста (диоды проверены), а с дорожки переменного напряж перед мостом резистором 68кОм (1Ватт), питание на 7 ноге плавает от 11 до 14 вольт, подключаются нагрузку - светодиоды моргают. Заменил резистор питания на два последовательно соединенных по 42кОм и подключился к + выхода моста, результат тотже - плавающее напряжение 11-13V и мигание LED.
Ещё раз перечитал все ваши вопросы-ответы и не нашёл похожих случаев. Может кто подскажет, что может быть не так???
То что питание на 7 ноге ШИМ у Вас плавает, говорит о режиме короткого замыкания. Соответсвенно рекомендуется
1. Посмотреть токовый датчик R11 по схеме, так как даже увеличение его сопротивления на 0,2 Ом может заставить работать блок питания в режиме КЗ
2. Все таки уделить внимание пусковому конденсатору С3 по схеме. Либо преверить емкость, либо заменой на новый (рекомендуется)
3. Режим КЗ может быть и из-за неисправных конденсаторов выходного фильтра С8, С9. Либо преверить емкость, либо заменой на новый (рекомендуется)
4. Режим КЗ может быть из-за увеличения номинала драйвера силового ключа R9 по схеме, который обычно увеличивает свое сопротивления в десятки раз.
Сутра ещё раз бегло просмотрел все рекомендуемые статейки и схемки.
Первый раз так по-взрослому взялся за ремонт импульсного БП (ваш сайт ооочень помог). Теория конечно нужна, но когда она подкрепляется реальными решениями той или иной проблемы других людей, выкладывающих всё здесь, здорово!!!!
Так вот: поразмыслив почему так происходит (от внешнего работает, а от сети 220 нет) и подогретый теоретическими уже знаниями, решил что проблема в питании микросхемы. Я так понял, что цепь R1,R2 заряжая конденсатор C3 даёт ШИМу запуститься, а последующее питание идёт уже через T1-2_D1_R4. Выпаял диод и резистор - они в порядке, а вот самый главный элемент в схеме - трансформатор я что-то тормознул и не проверил (никогда с таким не сталкивался). И, как оказалось, зря.... Проблемка и была в том, что похоже при КЗ (думаю КЗ было по причине выхода из строя от времени С1) подгорела обмотка Т1-2 у самой ножки (не догадался прозвонить сразу, в моей (небольшой правда) практике с импульсниками - трансы никогда не повреждались... век живи век учись). Подпайка сантиметрового кусочка равноценной проволочки, решила проблему...
При запуске в холостую напряжение на 7 ноге также немного плавало и был едва слышен звук - как будто веником метут где то далеко (извините, не знаю с чем ещё сравнить) с частотой примерно пару раз в секунду (как раз с такой частотой моргали светодиоды при неисправном питании), а при подключении светодиодов (включаются не сразу при подключении в сеть: в приборе два режима их включения, либо напрямую, либо через таймер) напряжение на 7 ноге стабилизировалось до значения 16,4 Вольта и звук исчез. Блок работает вроде нормально, отдам клиентке, попользуется, посмотрим.
Ещё хотел спросить: нормально будет использовать в схеме с подобным ШИМом такие ключи как IRF830. IRF840 (у нас они в разы дешевле, чем серии "4N60"). Где то в ответах читал, что не советуют (помоему речь шла о том, что такие чаще выходят из строя) по причине меньшего напряжения открывания, не помню точную формулировку.
P.S. Несколько раз просмотрел плату и сравнил наверное с десятком разных схем с ШИМом 384х никаких нюансов подключения к переменке не нашёл (экспериментально пробовал подключать по стандартной схеме через 110кОм, напряжение на 7 ноге было таким же - 16,4 Вольта). Тем более, что пользовались прибором года два или около того и конденсатор С3 был в рабочем состоянии - 47мкФх50В (заменил все равно на всякий случай)....
Но это так для информации. Извиняюсь, наверное не совсем по данной теме.
На цикание нет готового решения, так как в каждом случае это разные решения, классика жанра, меняем пусковой и выходные конденсаторы. Если не помогает замена конденсаторов, дальнейший поиск неисправности может дать неожиданный результат, тут в помощь только терпение и время. Из наших рекомендаций, чаще всего с циканием помогает замена самой ШИМ (после замены пускового и выходных конденсаторов само собой) без замены силового ключа.
Зачитался. Очень приятно читать такое описание.
Сбил ноги в интернете, никак не могу найти описание работы UC3854 и чем отличаются последней буквой A или B. В моей схеме блока он использовался как регулятор корректора коэфф. мощности. Блок сильно выгорел, часть схемы восстановил, с того что нашёл. А вот с этим товарищем не получается. Вместо UC3854AD поставил UC3854BD. В режиме, отдельно запитать, микросхема греется и ток 200 мАм, соответственно никаких импульсов нет. Кинте круг спасения, руки опускаются)).
Заранее благодарен, с наилучшими пожеланиями.
1) Насколько я понял в ней на выходе между высокими и низкими уровнями есть пауза - т.наз. мертвая зона, чтобы исключить сквозные токи через ключи (или полевики, или биполярные). Это так?
ШИМ 384x это специализированная микросхема и рассчитана только на подключение N-канального МОП транзистора. Поэтому подключение биполярного транзистора потребует дополнительных усилий, и вся прелесть простоты использования ШИМ 384x пропадет. На выходе (6 pin) есть только два уровня: +Vout и «0». А вот режим неразрывных токов формируется в ВЧ трансформаторе в зависимости от коэффициента заполнения на выходе(6 pin) ШИМ. На микросхемах 3844,3845 режим неразрывных токов не получить физически, а на 3842,3843 такой режим допускается.
2) Какая минимальная рабочая частота у нее, т.к. зарядка должна работать на довольно низких частотах - порядка единиц-десятков герц?
В даташите есть ограничение только по верхней частоте – 500кГц, по нижнему порогу ограничений не указано, так что теоретически можно сделать хоть 1 гЦ на выходе, а вот с удаться ли сделать коэффициент заполнения хотя бы близким к 50% (а именно такое заполнение Вас интересует) при такой частоте вопрос скорее к элементам ОС, чем к генераторным цепям, а значит Вас опять ждет неоправданное усложнение конструкции.
В Вашем случае, наверное, проще воспользоваться 555 таймером – он более универсален и не столь специализирован под конкретные задачи.
Да можно, но только на время диагностики, можно даже без литеры А (но надо смотреть пусковой резистор - может не включить микросхему по току, в случае 38xxА ток 5 мА придется шаманить с пусовым резистором для повышения тока), тогда вообще можно купить ШИМ рублей за 10. А вот использовать на постоянку настоятельно не рекомендуется -слишком разные токи на питание ШИМ.
Пусковой конденсатор - это сленг,конденсатор 47мкФ*50В в цепи питания ШИМ у которого плюс на 7 ноге. Проверять желательно путем замены.
Резистор 20 Ом в цепи питания лучше вернуть на место, так как благодоря ему обеспечивается быстрое и главное стабильное выключение ШИМ в случае короткого замыкания во вторичных цепях.
"При подаче питания на выходе"5В" - 3,84 В при нагрузке 100 Ом" - косвенно это говорит о работе всей цепи, а вот несоответсвие выходного напряжения номиналу, косвенно говорит что не работает обратная связь или не тянет пусковой конденсатор, на практике выходов обратной свзя из строй наблюдалось очень мало, а вот выход цепей обратной связи в самой микросхеме явление нередкое.
Если неохота менять пусковой конденсатор, то косвенно его можно проверить так, нагрузить блок питания внешней нагрзкой больше 70-80% и включить, если блок питания не стартанет - пусковой конденсатор неисправен.
Обычно ШИМ и ключ меняют парой, это золотое правило, но у Вас признаки работы обратной связи не в режиме, поэтому замена ключа желательна, но не обязательна.
"но может недооткрывается?" - а это может быть, стоит проверить драйвер ключа, это резистор между выходом ШИМ (6 нога) и затвором ключа, обычно 10-30 Ом, очень редко 150 Ом. Выше 1кОм - точно что то не так с драйвером.
В первом случае, желательно проверить цепь канала ошибки 1нога U201 (R205-C205) так как могут происходить ложные отключения. Так же желательно на время диагностики поменять на более низкопотребляющий вариант UC2843, так можно отсечь проблемы в обвязке питания.
Если КЗ действительно есть, то тут желательно посмотреть грифлик ключа (С208-R216) и грифлик обмотки, но его на схеме нет, может забыли нарисовать.
В инете есть куча способов по проверке ВЧ трансформатора, мы пользуемся http://zival.ru/content/pribor-dlya-proverki-transformatorov но покупать его ненужно, проще поспрошать коллег, может у кого найдется. Даже у нас этот прибор используется редко раз в 2-3 месяца, так что если ремонтируете редко, проще поискать у коллег либо в инете найти любой подходящий метод.
Однако наблюдается такой эффект - в тех устройства в которых эти резисторы греются, в последующих модификациях этих же устройств подобные резисторы не греются. Так что косвенно можно говорить о незначительном (но не фатальном) просчете разработчиков при создании устройства.
Очень нехарактерные симптомы, сгорела оптопара - ооочень редкое явление, вздулся пусковой так же довольно редкое явление, которое связано с особенностью корпусов конденсаторов малых габаритов.
Не держит нагрузку
1. Нет накачки обратноходового блока питания - проверить конденсатор визуально, плюсовой вывод на предмет ржавчины и подтеков. А еще лучше заменить.
2. Сгорела оптопара - возможны проблемы во цепях обратной связи, особое внимание к полярным конденсаторам в этих цепях 0,1-47 мкф. Что бы скорела оптопара со стороны вторички должны быть проблемы с токоограничтельными цепями, если со стороны первички то желательно посмотреть(заменить) полярный конденсатор на выходе оптопары.
3. Замена B на А как бы даже лучше по пусковым параметрам, но признаки поломки говорят о проблемах в цепях ОС, а значит саму микросхему исключать из подозреваемых нельзя.
1 - Какой конденсатор проверить? Который пусковой на 47/25в - я заменил на новый.
2 - Оптопара сгорела со стороны первички, конденсатор сегодня поменяю. В схеме - 10nF? - он?
Транзистор стоит Toshiba K3878- его не трогать? Или лучше заменить?
Схема включения м/с элементарная, только Ст и Рт, больше ничего. В чем может быть причина, не правильное подключение м/с или я не так мерю частоту?
Зарядное SON-1206D, сгорело две uc3843an, осталась последняя. Выгорают резисторы R20(a и b), 2х10 Ом, питающие uc3843an от транса, и мс вместе с ними.
Не найду причину, все перепахал все гуд.
Выпаял диодную сборку с низкой стороны - , заменил 4N60 на 8N60.
Запитал от ЛБП 12В , ток 11мА, по ножкам:
1 - 5Вольт
2 - 2,5В
3 - непонятно
4 - 33кГц (ослика нет, меряю мультим.)
5 - масса
6 - 104кГц (и 10В постоянки ? х.з.)
7 - 12В
8 - 4,98В
Микра при 7,5В вырубается, при 8,6В включается.
При 220В - 310В на кондере есть, 47мкф 50В - заменил...
Очень признателен вам за статью о UC3842. Получилось отремонтировать свой импульсный блок питания . Понятно и доходчиво. Ранее пытался не связываться с импульсниками, теперь "прижало", и даже стало интересно. Еще раз спасибо!
С уважением Павел.
Имеется сварочный аппарат где схема ШИМ собрано на контроллере UC2844B. Мне нужно каким то образом управлять этим контроллером так чтобы выход включался от кнопки на горелке сварочного. Буду рад если поможете разобраться.
Если питаю внешним блоком питания, импульсы есть.
Вопрос, в чём беда?
Может ли из за неправильно сфазированной катушки самозапита не работать? Или Зазор у трансформатора большой? Зазор 1мм, может чуть меньше. КЗ на выходе БП нет, на сетевом кондере тоже нет замыкания.
ОС без тиристора -вторичка-ДИОД-резистор-диод-оптрон - масса!
В ремонте сварочный аппарат ,при вскрытии выявлен сгоревший транзистор (отгорели две ноги) блока питания ,сгорел низкоомный транзистор,который садил одну ногу транзистора на землю,сгорел стабилитрон с затвора транзистора и при прикосновении отвалился кандер,который посажен на 5 ногу одной стороной а второй на 8 и через резистор 9101 на 4 ногу ....
Шимка стояла uc3844bn.
Ключ стоял p6nk90zfp
В наличии есть мультиметр
Питание на 7 ноге 12-14 вольт
ШИМ поставил 3844b,
Транзистор тот же
Стабилитрон на 15 вольт
Отвалившийся кандер поменял на угад по размеру.(я не знал наминала хотя есть ещё еср метр)
При включении запускается блок,включается куллер ,работает 30 секунд и с хлопком сгорел низкоомный резистр сидящий транзистор на землю+резистр 102(или 103) который стоит в цепи транзистора и вторым концом подтянут к 3 ноге шимки+резистор с 6 ноги (стоял 560 ),+ стабилитрон ....
Потрогал транзистор,после сгорания елементов,он был хорошо теплый,руку удержал...перерисовал схему,коряво но нарисовал....
Прошу помощи...
Спасибо
И второе,странное,почему,если порог включения у 3844-16 вольт,а на 7 ноге 12-13 ,то как он у меня запустился?закрутился куллер и клацнуло реле...буду искать нужный наминал на РС цепочку и пробовать запускать....
Подкинул все и запустил.....тишина,хоть бы хлопнул падлюка ....на 7 ноге нет больше 13 вольт(идёт скачки все время от 11 до 13 вольт,хотя до резисторов стабильное напряжение стоит ..
Отключил питание шимки от основного и подкинул 19 вольт....и опять все тихо,на ногах ШИМ есть и 5 и ещё разные напряжения но сдвига нет ...что то я делаю не так.....караул
Столкнулся с проблемой, для ремонта нескольких ИБП приобрел ШИМ-контроллеры UC3843A и NCP1252A.
Блок питания на ШИМ-контроллере UC3843A отремонтировал с первого раза, все в порядке.
Начал ремонтировать ИБП с ШИМ-контроллером NCP1252A – проблема, ШИМ не работает! Всегда покупаю сразу несколько микросхем. Проверил следующую – та же ситуация. Попасть на рынок сейчас не получится, стал смотреть характеристики микросхем NCP1252A и UC3843A, они вроде одинаковы. Тем более в PDF файле с характеристиками NCP1252A на странице №11 написано: «…Current Mode operation: implementing peak current−mode control topology, the circuit offers UC384X−like features to build rugged power supplies. Что в переводе означает: …Работа в текущем режиме: реализуя топологию управления в режиме пикового тока, схема предлагает Функции, подобные UC384X, для создания надежных источников питания...»
Обе микросхемы в одном корпусе SO8, распиновка вроде соответствует.
На всякий случай решил спросить совета у ЗНАТОКОВ:
Могу ли я использовать ШИМ-контроллер UC3843A вместо ШИМ-контроллера NCP1252A?
Жду приговора! Заранее благодарю!
