Весы CAS CL5000 не отделяет этикетки

July 10, 2020 244 просмотров

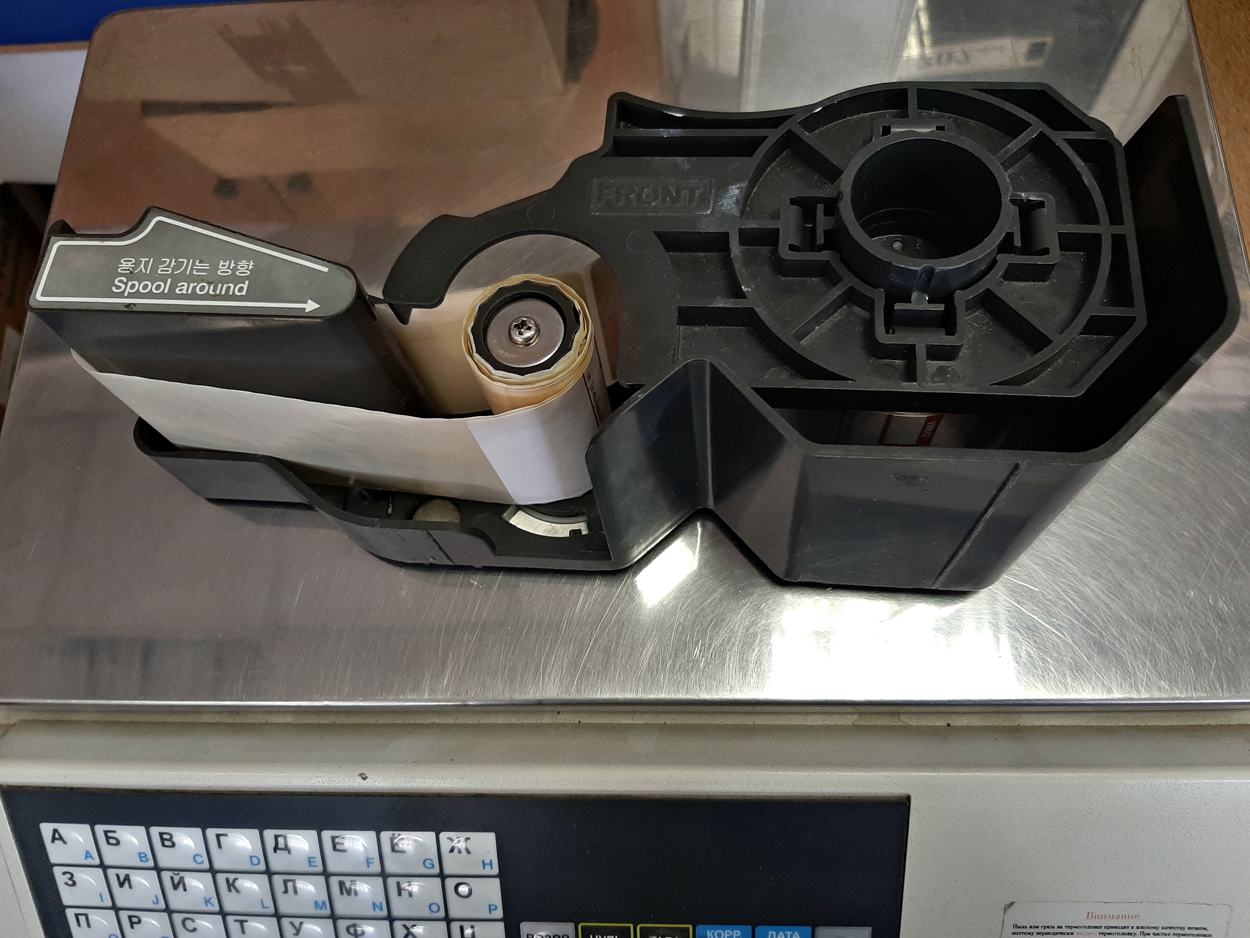

У весов CAS CL5000 фрикцион протяжки ленты установлен непосредственно на кассете.

Введение. На написание данной заметки побудил ремонт весов, где попутно пришлось увидеть, как механики на местах пытаются заставить работать фрикцион. Не сказать, что они делают все не так, но стало понятно - механики в принципе не понимают принцип работы фрикциона, а значит выполняют ремонт в слепую и не качественно.

Немного теории. Фрикцион у весов CAS CL5000J находится в кассете, а значит достаточно поменять кассету и неисправность устранится. Менять кассету довольно накладно, поэтому на местах стараются именно запустить изношенный фрикцион.

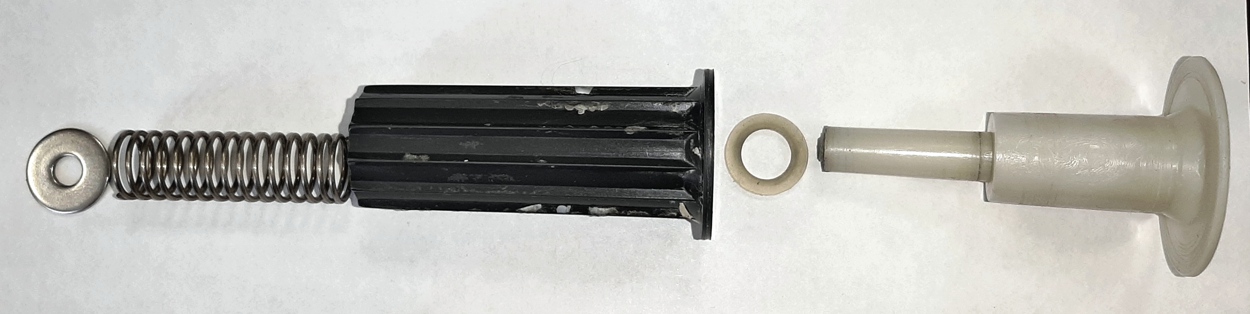

Фрикцион протяжки этикетки весов CAS CL5000J в разобранном виде.

Понять механику работы фрикциона гораздо проще, если посмотреть на фрикцион в разрезе.

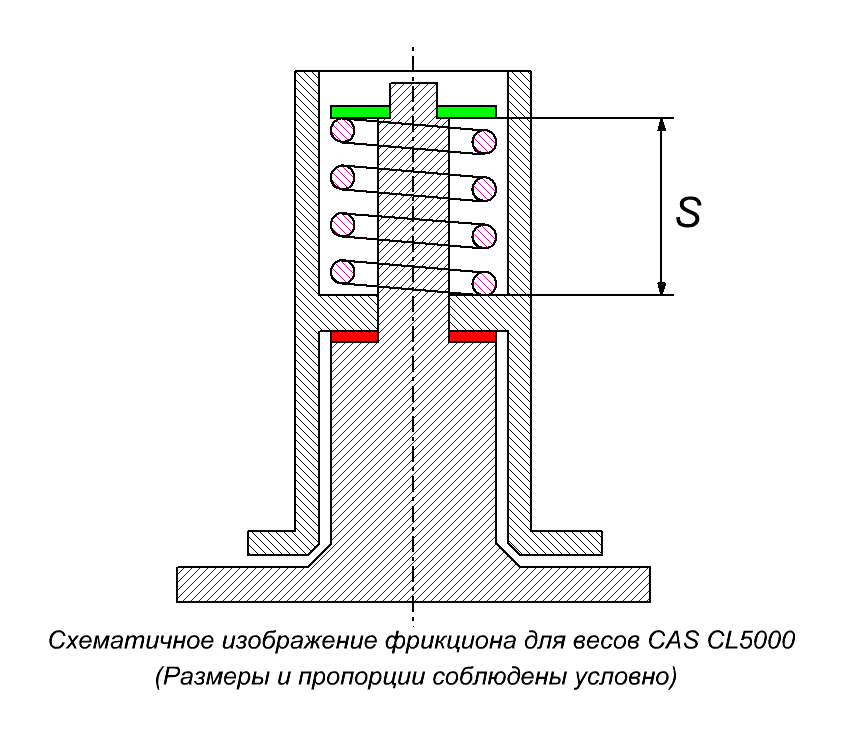

Фрикцион в разрезе, хорошо видно, что степень жесткости фрикциона определяется натяжением пружины или размером S.

Пока фрикцион новый, регулировку жесткости можно задать прокладками между шайбой (зеленого цвета) и пружиной - обычно сюда наклеивается этикетка или пара этикеток. Такая доработка позволяет компенсировать выработку 2 прижимной шайбы (зеленого цвета), но не скомпенсировать увеличение зазора S в результате выработки 1 пластика корпуса и шайбы (зеленого цвета). С выработкой 1 пластика корпуса пружина начинает утапливаться в проточенную канавку вплоть до 2 мм, соотвественно компенсировать увеличение размера S можно за счет прокладок из пластиковой карты между зеленой шайбой и крепежным саморезом.

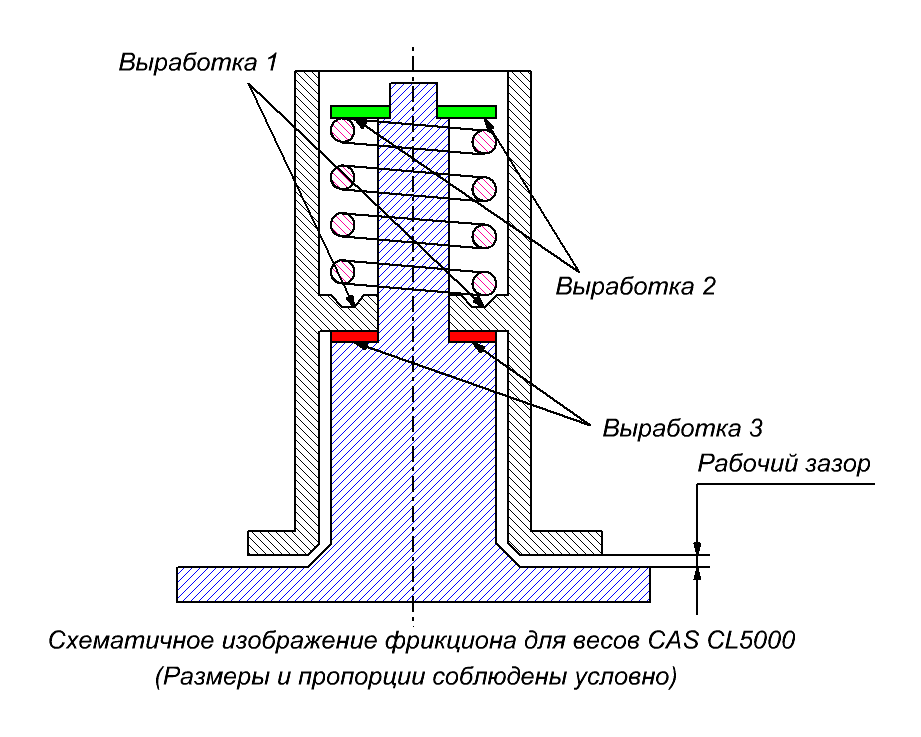

Места выработок фрикциона CAS CL5000.

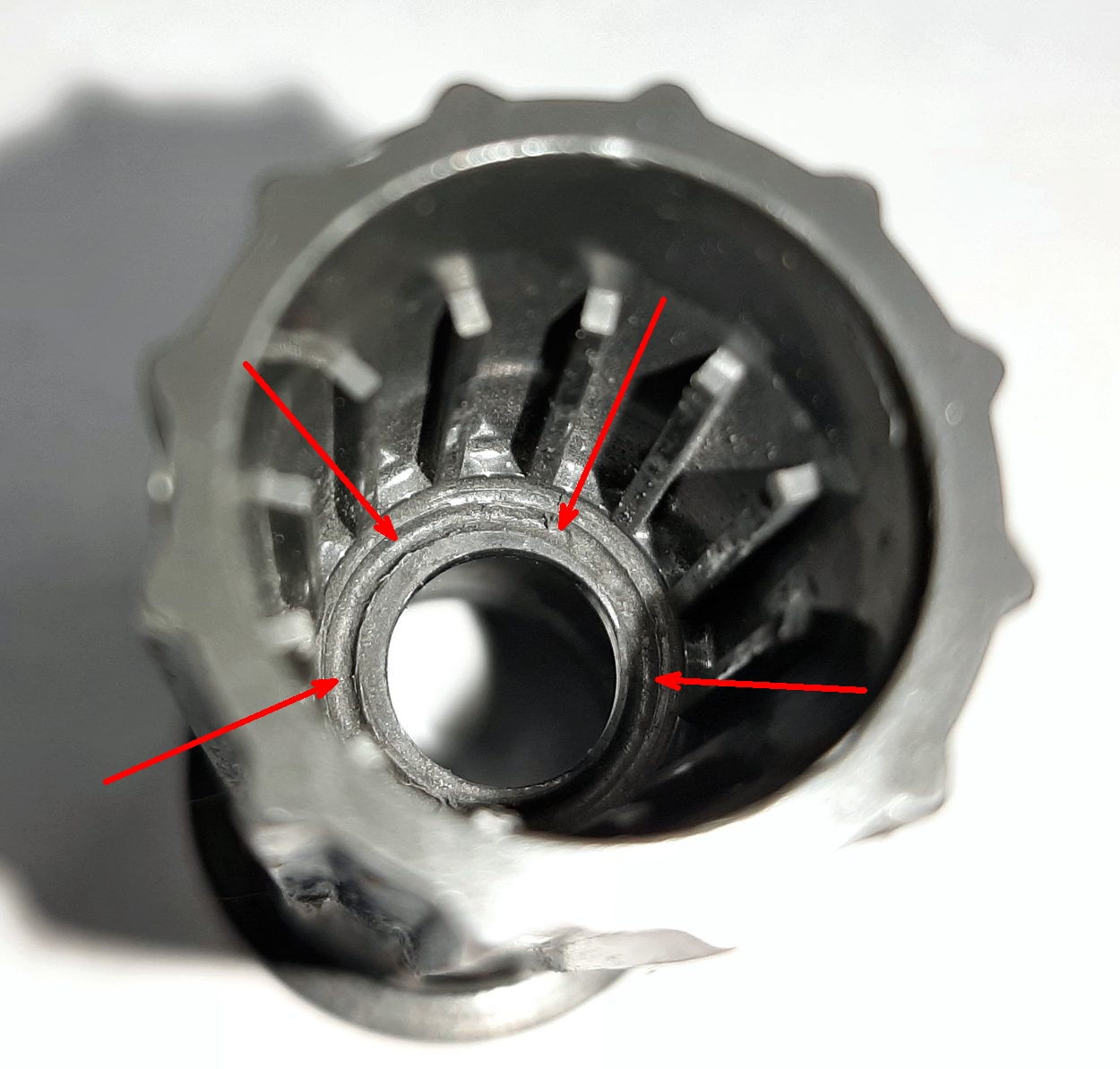

Выработка 1 - на реальном примере.

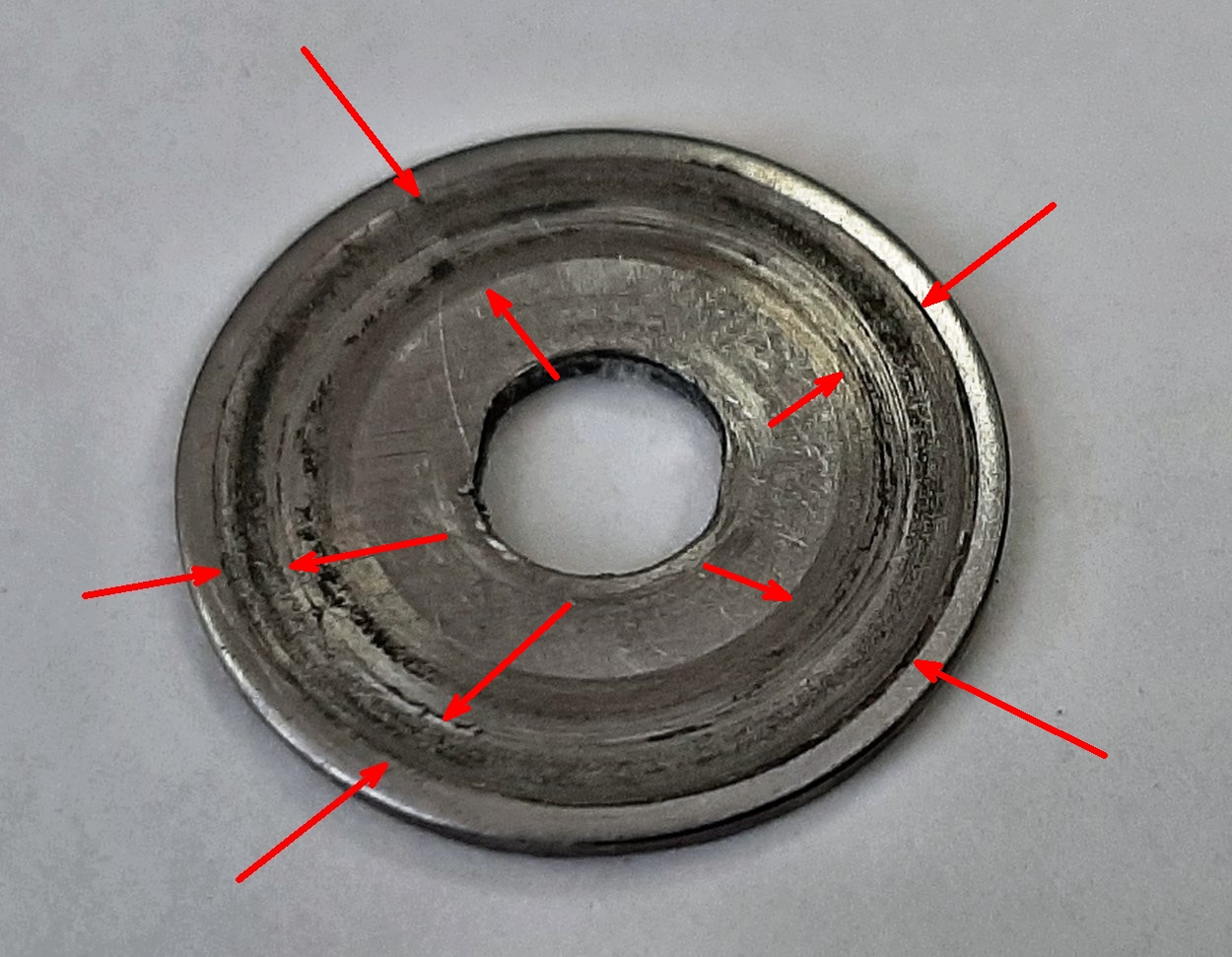

Выработка 2 на реальном примере.

Рано или поздно наступает момент, когда силиконовая шайба (красного цвета) либо теряет свое сцепление, либо выработка 3  полностью забирает рабочий зазор и тогда силиконовая фрикционная шайба перестает работать. Практика показывает, установка второй силиконовой шайбы из такого же изношенного фрикциона результата не дает, это значит рабочая поверхность шайбы потеряла свою шершавость. Можно попробовать поэксперементировать, например пройтись по силиконовой шайбе очень мелкой шкуркой, но гораздо эффективнее вообще заменить силиконовую шайбу на резиновую - фрикцион начинает работать как новый. Изношен или нет фрикцион - определить довольно просто, одеваем на центральную ось силиконовую шайбу-фрикцион и сверху одеваем корпус фрикциона, далее сильно прижимаем руками ось к корпусу, пытаемся прокрутить их друг относительно друга, если прокручивается без усилий, фрикцион не рабочий, подкладывать шайбы бесполезно.

Ремонт. Резину для прокладки-фрикциона лучше взять повышенного сцепления, например с изношенных роликов бумаги принтера HP, следует учесть, что такая резина очень плохо режется, поэтому если весов на обслуживании много, то для центрального отверстия лучше сделать вырубку.

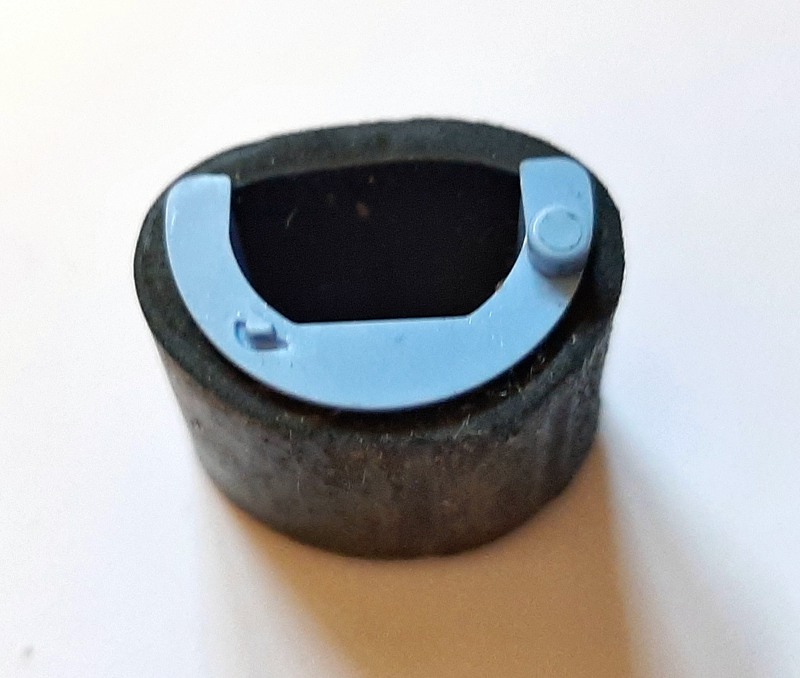

Ролики для бумаги с принтера HP - идеальная резина для прокладки фрикциона.
