Zebra TLP2824Plus и LP2824Plus мигает красным и зеленым, часть II

6 ноября 2015

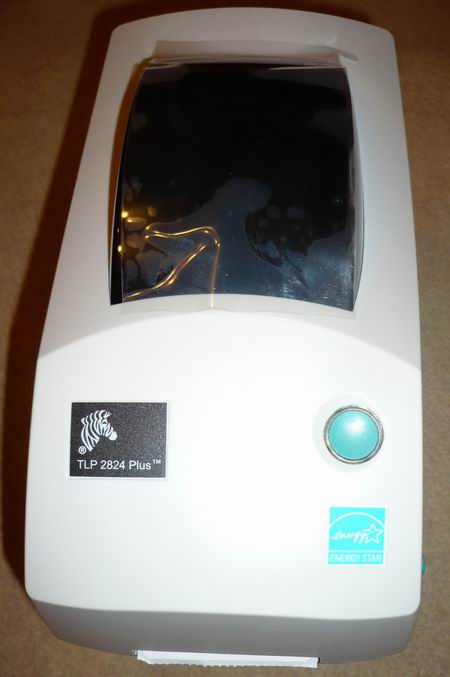

Zebra TLP 2824 Plus внешний вид.

Введение. Интересным опытом ремонта принтера Zebra TLP 2824 Plus поделился коллега Alex XXX. Неисправность относится к типу «хамелеон» имеет все признаки одной распространённой поломки, а на самом деле является совсем другой поломкой.
Неисправность со слов заказчика. Световой индикатор принтера Zebra TLP 2824 Plus при включении моргает красным и зеленым.
Первичная диагностика. Так как все симптомы говорили о неисправности Flash памяти U24 (S29GL032N90TFI04), то вполне логично, что ремонт начался с классической замены дампа в этой микросхеме памяти. И по заведенной уже традиции Flash память U24 (S29GL032N90TFI04) отказывалась прошиваться непроверенным нами программатором TL866А (USB) с первого раза.

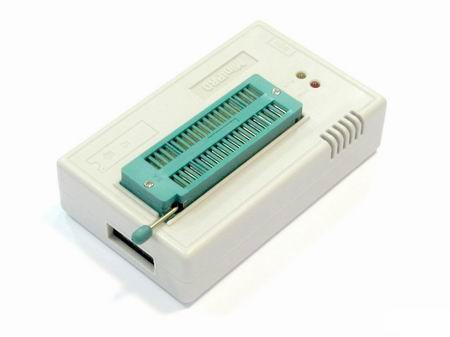

Программатор MiniPro TL866A (USB)

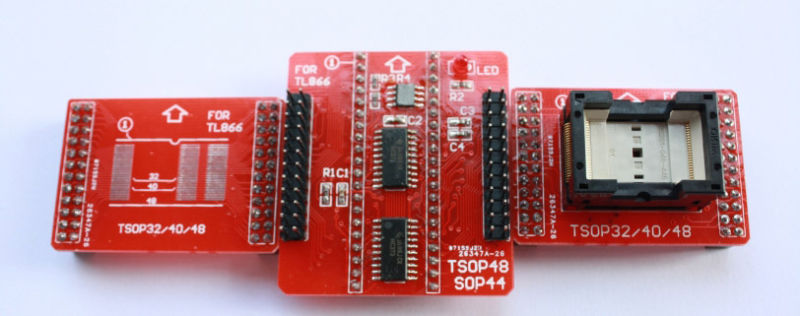

Переходник бутерброд  tsop32 tsop40 tsop48 8/16bit to dip40 socket converter for MiniPro programmer

С горем пополам Flash память U24 (S29GL032N90TFI04) прошили и установили, но из трех принтеров запустился и прошился только один LP2824 Plus, а три других TLP2824 Plus (материнская плата с USB на борту), то не находились Zdownloader, то находились и даже прошивались, но после включения выключения ошибка в виде моргающей световой индикации красный зеленый появлялась вновь. Попытка поэкспериментировать с разными дампами не дала результатов, зато выявила одну особенность разные ошибки должны были давать разную индикацию после прошивки, а этого не происходило, в связи с этим фактом подозрение в неисправности Flash памяти U24 (S29GL032N90TFI04), как то отпало само собой. Скорее всего моргание индикатора зеленым и красным, скорее всего имеет второе значение.
Ремонт. Тщательный осмотр принтера (именно принтера) TLP2824 Plus выявил следующий дефект, провода которые идут от термоголовке к плате в районе подвижного крепления рибона, как раз в районе стяжки – перебиты, точнее перебиты два проводка.
Заключение. Как мы можем увидеть световая индикация моргание красным – зеленым светом не всегда говорит о неисправности Flash памяти S29GL032N90TFI04 в принтере Zebra TLP 2824 Plus. Так же мы проверили программатор TL866А (USB) на предмет работы с адаптером бутербродом TSOP 32/40/48 для этого программатора на предмет работы с Flash памятью S29GL032N90TFI04.
