Блок питания Феликс 02К (UC3845А)

26 июня 2013 9506 просмотров


Схема блока питания Феликс 02К.

Блок  питания Феликс 02К.

Выходное напряжение 12,5 -13,5в 3А, потребляемая мощность 70Вт

Судя по конденсатору С7, блок питания выдает "честных" 35-40вт.

Схема блока питания реализована на ШИМ D1 (UC3845А), которая управляет ключом VT1 (IRF BE30) и классической обратной связью на оптопаре.

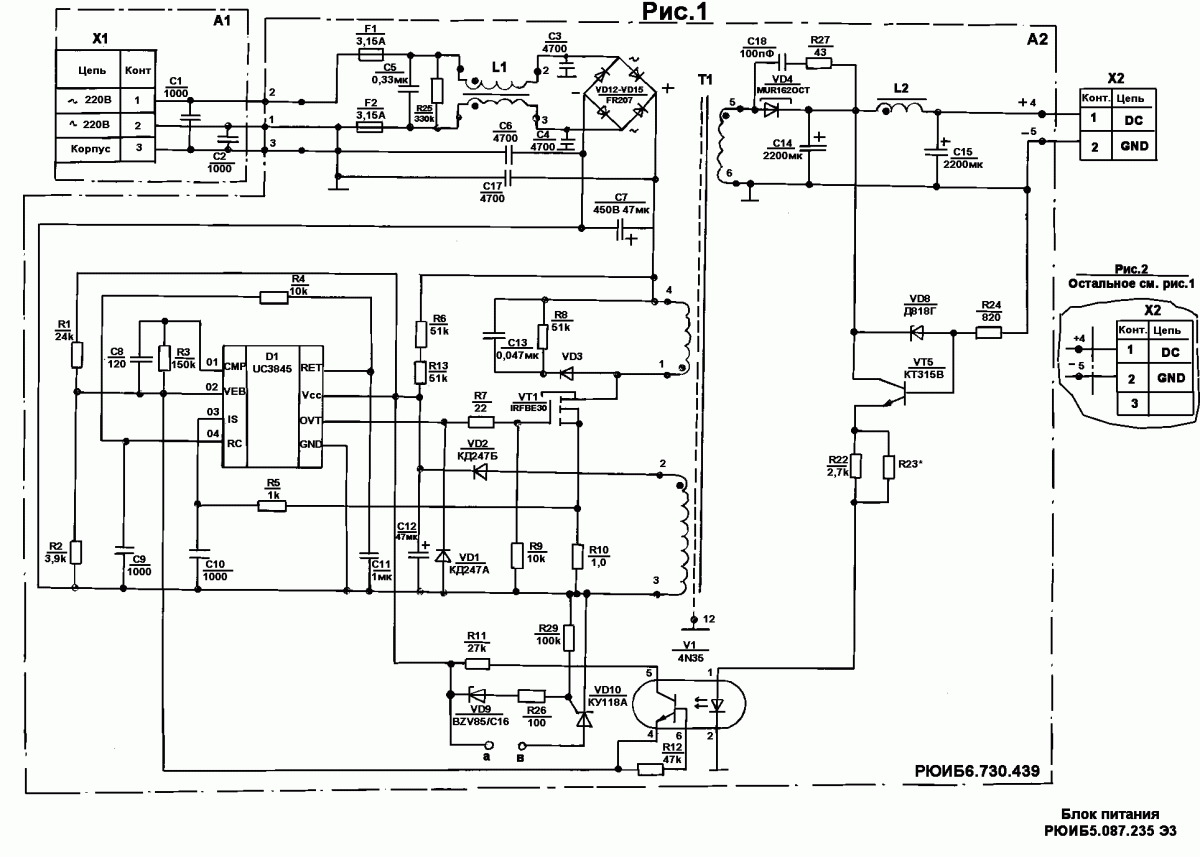

Рис. Схема блока питания Феликс 02К.

Рис. Сборочный чертеж блока питания Феликс 02К.
На схеме перемычка a-b соединена, хотя это невнятно отображено



Принцип работы

Генератор.

Рис. Элементы генератора UC3845 блока питания Феликс 02К, заводская документация. Рис. Элементы генератора UC3845 блока питания Феликс 02К, в привычном виде.

4. Rt/Ct: (рус. Задание частоты) Подключение времязадающей R4C9-цепочки, необходимой для установки частоты внутреннего генератора. R4 подключается к Vref - опорное напряжение, а С9 к общему проводу.

  Для времязадающей RC-цепочки лучше отказаться от керамических конденсаторов.

 Считывание и ограничение тока.

Рис. Элементы считывания и ограничения тока UC3845 блока питания Феликс 02К, заводская документация. Рис. Элементы считывания и ограничения тока UC3845 блока питания Феликс 02К, в привычном виде.

3. C/S: (второе  обозначение I sense) (рус. Токовая обратная связь) сигнал ограничения тока. Данный вывод присоединен к резистору в цепи истока ключевого транзистора . В момент перегрузки МОП транзистора напряжение на сопротивлении увеличивается и при достижении определённого порога UC3845А прекращает свою работу, закрывая выходной транзистор. Проще говоря, вывод служит для отключения импульса на выходе, при подаче на него напряжения выше 1вольта.

Усилитель сигнала ошибки.

Рис. Элементы усилителя сигнала ошибки UC3845 блока питания Феликс 02К, заводская документация. Рис. Элементы усилителя сигнала ошибки UC3845 блока питания Феликс 02К, в привычном виде.

1. Comp:(рус. Коррекция) выход усилителя ошибки.  Для нормальной работы ШИМ–контроллера необходимо скомпенсировать АЧХ усилителя ошибки, с этой целью  выводу подключается конденсатор емкостью 120 пФ, второй вывод которого соединен с выводом 2 ИС. Если на этом выводе напряжение занизить ниже 1вольта, то на выходе 6 микросхемы будет уменьшаться длительность импульсов, тем самым уменьшая мощность данного ШИМ–контроллера.
2. Vfb: (рус. Напряжение обратной связи) вход обратной связи. Напряжение на этом выводе сравнивается с образцовым, формируемым внутри ШИМ–контроллера UC3845. Результат сравнения модулирует скважность выходных импульсов, в результате выходное напряжение блока питания стабилизируется. Формально второй вывод служит для сокращения длительности импульсов на выходе, если на него подать выше +2,5 вольта, то импульсы сократятся и микросхема снизит выдаваемую мощность.

Организация питания ШИМ UC3845.

Рис. Элементы питания первого запуска (ключ не работает) UC3845 блока питания Феликс 02К , заводская документация. Рис. Элементы питания  (ключ работает) UC3845 блока питания Феликс 02К , заводская документация.

7. Vcc: (рус. Питание) вход питания ШИМ-контроллера, на этот вывод микросхемы подаётся напряжение питания в диапазоне от 16 вольт до 34, обратите внимание, что данная микросхема имеет встроенный триггер Шмидта(UVLO), который включает микросхему, если напряжение питания превышает 8,4 вольт, если-же напряжение по каким-либо причинам станет ниже 7,6 вольт, произойдёт её отключение от питающего напряжения. Микросхема также обладает защитой от перенапряжения: если напряжение питания на ней превысит 34вольта, микросхема отключится.

Защита выходного ключа от обратных токов.

Рис. Элементы защиты выходного ключа от обратных токов.

R7 (22) стандартный для схемы управления ШИМ ключевым транзистором.

  Цепь обратной связи

Рис. Элементы цепи обратной связи UC3845 блока питания Феликс 02К , заводская документация. Рис. Элементы цепи обратной связи UC3845 блока питания Феликс 02К , в привычном виде.

2. Vfb: (рус. Напряжение обратной связи) вход обратной связи. Напряжение на этом выводе сравнивается с образцовым, формируемым внутри ШИМ–контроллера UC3845. Результат сравнения модулирует скважность выходных импульсов, в результате выходное напряжение блока питания стабилизируется. Формально второй вывод служит для сокращения длительности импульсов на выходе, если на него подать выше +2,5 вольта, то импульсы сократятся и микросхема снизит выдаваемую мощность.

Защита от перенапряжения.

Тиристор VD10 с резистором R26 и стабилитроном VD9 служит для организации защиты от перенапряжения. При превышении напряжения на выходе канала через стабилитрон VD9 и R26 открывается тиристор VD10 по управляющему входу, что приводит к увеличению уровня на входе D1/02 - резкому уменьшению длительности открытого состояния транзистора VT1.



Ремонт блока питания.

Диагностика. Блок питания считается неисправным, если при подключенном блоке питания к ККМ и включенном выключателе питания на ККМ блок питания при включении в розетку не запускается, а при выключенном выключателе питания на ККМ блок питания при включении в розетку запускается и далее при включенни ККМ нормально работает.

При ремонте блоков питания  на базе ШИМ UC384X существует несколько простых правил, распространяются эти правила и на рассматриваемый блок питания.

Ключевой транзистор VT1 (IRFBE30) меняется вместе с ШИМ контроллером D1 (UC3845A) и наоборот.
При запуске от внешнего блока питания следует обратить внимание на тот факт, что по питанию ШИМ контроллером D1 (UC3845A) нога 7 стоит стабилитрон VD9(BZV85/C16) на 16В, цепи защиты от перенапряжения. Поэтому подавать на 7 ногу ШИМ контроллера D1 (UC3845A) больше 14,5В настоятельно не рекомендуется.

1. Блок питания не включается, или включается с большой задержкой. Начните ремонт с замены С12 (47мкФ*50В).

2. Блок питания выдает на выходе 16,8 вольт. В цепи обратной связи увеличилось сопротивление регулировочного резистора (R23 по схеме).

 схема блока питания.

Алгоритм работы ОС. С увеличением резистора R23 в цепи обратной связи, растет и напряжение на выходе.

На некоторых блоках питания, резистор подстраивается на заводе путем спиливания

В результате эксплуатации, на месте спила со временем появляются окислы и сопротивление увеличивается, как результат увеличивается выходное напряжение.

3. Блок питания не включается. Неисправен транзистор VT5 (КТ315В) в цепи обратной связи. Довольно часто встречающаяся неисправность в блоке питания этого типа.

4. Проверка цепи обратной связи.

  • Выключите блок питания из сети.
  • Запаяйте перемычку "а - в".
  • Включите блок питания в сеть. Проконтролируйте наличие напряжения выходного канала.
  • Кратковременно замкните контакты 1-2 оптопары V1. напряжение канала должно понизится до нулевого уровня.
  • Выключите автотрансформатор из сети и через несколько секунд включите автотрансформатор. Напряжение канала должно быть (13,0 +- 0,2)В.

Литература.

  1. Блок питания. Инструкция по регулированию и настройке РЮИБ5.087.235 И2 (Скачать);
  2. Блок питания. Схема электрическая принципиальная РЮИБ5.087.235Э3

  3. Блок питания. Перечень радиоэлементов РЮИБ5.087.235 ПЭ3(Скачать);
  4. Блок питания. Сборочный чертеж РЮИБ6.730.439 СБ
