Блок питания Штрих и Феликс - сравнительный обзор
Рассмотрим различия блока питания Штрих и Феликс РК (далее будем употреблять термин Феликс). Собственно рассмотрим только один аспект, подключение к сети 220В, а так же подключение блока питания к ККМ.
В целом блоки питания эквивалентны между собой, однако есть небольшие различия, начиная от стоимости и заканчивая ремонтопригодностью.
Таблица 1.Сравнительные характеристики блоков питания.
|
Параметры |
Блок питания Штрих |
Блок питания Феликс |
|
Выходное напряжение |
24В |
24В |
|
Выходной ток |
2.4А |
2.4А |
|
Массогабаритные параметры |
Меньшие, чем у Феликса |
Большие, чем у Штриха |
|
Исполнение |
Герметичное, клееное |
Герметичное, разборное на 4 саморезах |
|
Подключение к сети 220В |
Два провода, Фаза-Ноль |
Три провода, Фаза-Ноль-Заземление |
|
Подключение к ККМ |
Два провода, +24В-земля |
Три провода, +24В-земля-заземление |
Отдельно хотелось бы рассмотреть блок питания Феликса. Если со стороны подключения к сети 220 все сделано по классической схеме, то со стороны подключения блока питания к ККМ некоторая недосказанность. Три провода идущие в с блока питания на самом деле всего два, земля и заземление соединены между собой и в свою очередь соединены с заземлением сети 220В.

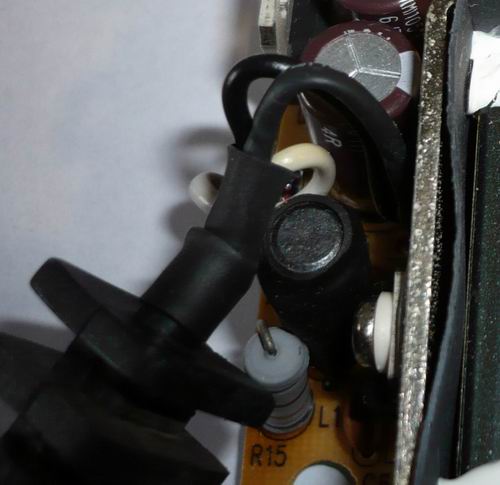

Рис.1 Подключение ККМ со стороны блока питания Феликса, на рисунке видно два провода соединенных между собой и третий провод.
С точки зрения электробезопасности – схема подключения к сети 220В предпочтительней, а вот схема подключения ККМ к блоку питания вызывает вопросы, на которые до сих пор пока для меня нет ответа. Для примера можно рассмотреть подключения блока питания Феликса к сети 220В без заземления.
 |
 |
| Рис.2 Блок питания Феликса подключен к сети 220В без заземления, сигнал снят с минуса. |
Рис.3 Блок питания Феликса подключен к сети 220В с заземлением, сигнал снят с минуса. |
Как видно вся эта радость в виде помех уходит с блок питания, как в ККМ, так и в сеть 220В. Если учесть, что в местах подключения ККМ не всегда имеется заземление, то можно представить в каких жестких условиях работают сами ККМ.
Для сравнения на минусе блока питания Штриха сигнал на минусе не меняется при подключении к сети 220В с заземлением/без заземления. Стоить обратить внимание, что блоки питания Штрих приходилось ремонтировать довольно редко, в отличии от блоков питания Феликс, которые приходится ремонтировать довольно часто.
