Fprint 03K - новая модель блок питания

October 18, 2013 6136 просмотров


Новый Fprint 03K на второй день своей работы при включении пищит:

… длинный гудок – пауза - короткий гудок – пауза - короткий гудок – длинная пауза …

и далее по кругу.  При этом постоянно горит красный светодиод ошибки, На печать ничего не выводится. При попытке установить связь с ККМ, связь не появляется.

Причина оказалась проста, неисправен блок питания, вместо 24В , блок питания выдавал 19,5В. При ближайшем рассмотрении блок питания несколько отличался от блоков питания, которыми ранее комплектовались  Fprint 03 (K). Несколько поуже и со светодиодом. Попытка качать права у торгового представителя пресеклась на корню, порекомендовали обратиться в ЦТО, то есть к самому себе.

На всякий случай были проверены блоки питания на складе, блоки выдавали положенные 24В, придется ремонтировать блок питания.

Гуглопоиск дал только какого-то китайского поставщика, координаты которого можно увидеть внизу картинки, но и на сайте документацию не удалось найти.

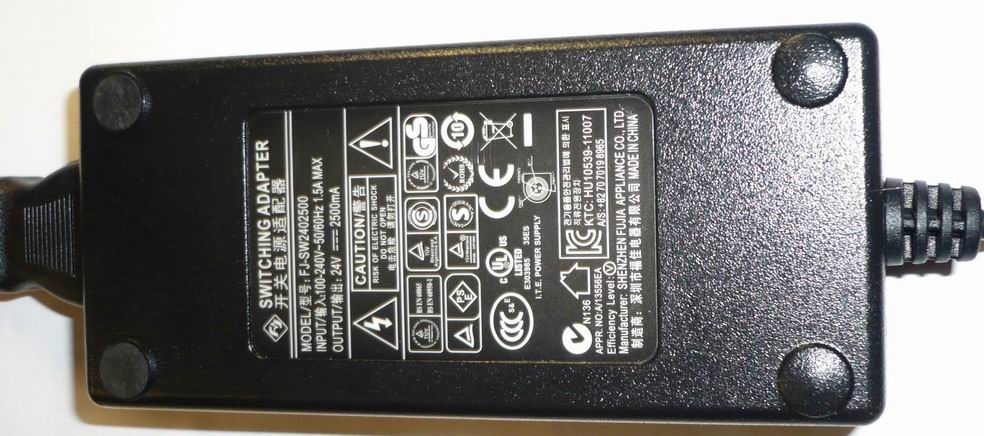

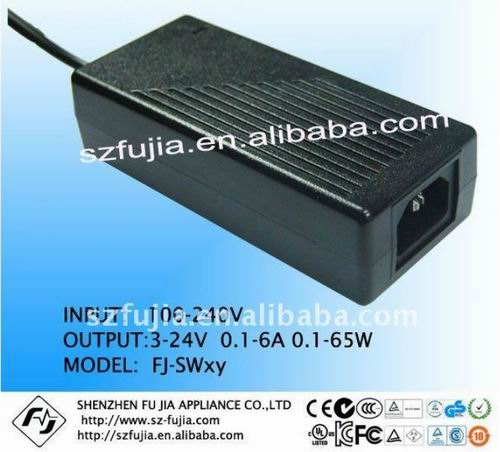

Рис. 1 Блок питания FJ-SW2402500 (FJ-SW2006-65W REV 0.4) в комплекте с FPrint 03(К) дата выпуска ККМ (ЧПМ) 06/2013. Рис.2 Блок питания FJ-SW2402500 (FJ-SW2006-65W REV 0.4) на «алибаба».

Блок питания на двух саморезах, ломать блок питания не придется, это уже хорошо. Разбирается блок питания довольно легко, и на первый взгляд – оставляет приятное впечатление.

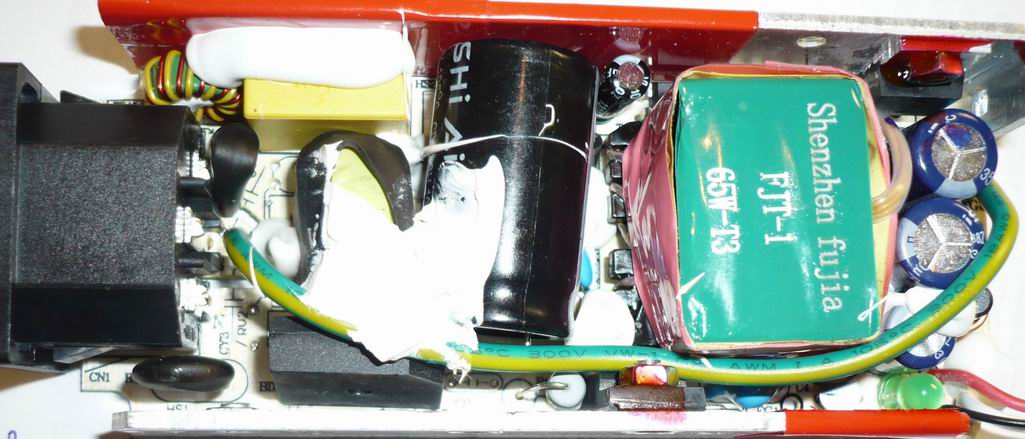

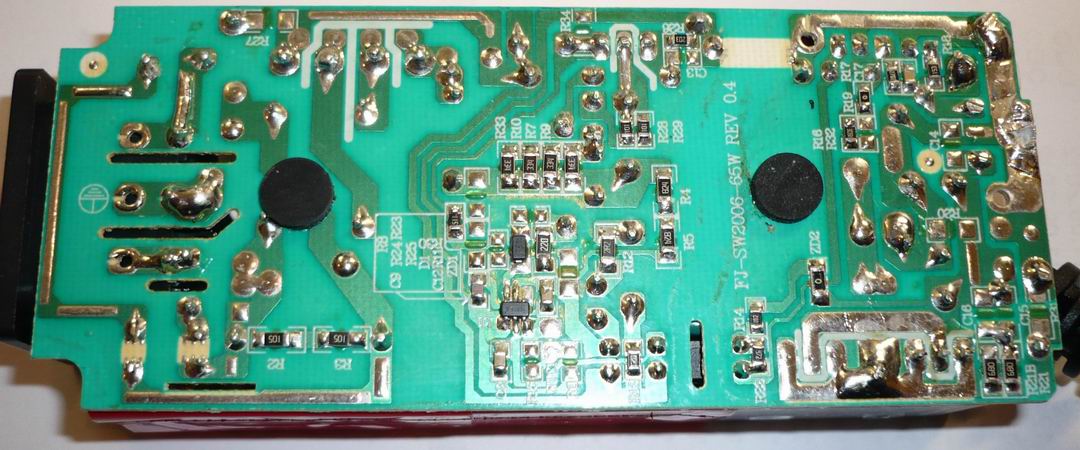

Рис. 3 Вид со стороны деталей. Рис. 4 Вид со стороны пайки.

Плата выполнена одностороннем гетинаксе, ШИМ сразу и не разглядишь. Пусковой конденсатор 10 мкФ, что несколько режет глаз, но думаю так и положено. Схема блока питания очень стандартна и без всяких изысков, напоминает клон ШИМ 384x например (UC3845), но без времязадающей цепочки. Кроме названия микросхемы, остался под вопросом и токоограничивающий резистор, цветовой кретинизм не позволил расшифровать номинал, «цешка» показала 0,33-0,36 ом, что в принципе похоже на реальность.

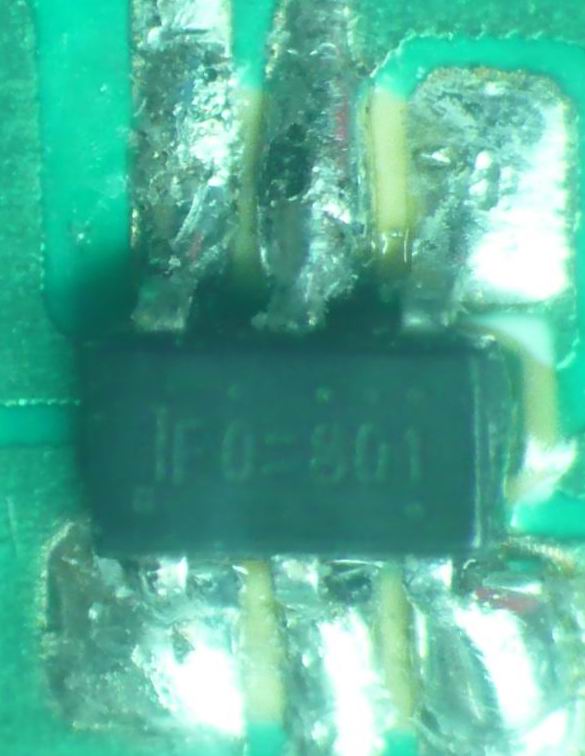

Рис. 5 ШИМ контроллер, пока не определенный, на нем надпись IF.0=801 (над каждой цифрой стоит  точка)

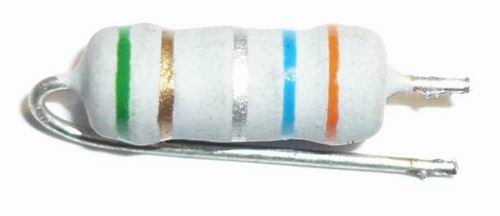

Рис. 6 Токоограничивающий резистор

Сама схема нарисована на коленках, и не претендует на полное соответствие с оригиналом, возможны ошибки в обозначениях, но не номиналах. Времени проверять – не было, но для диагностики вполне сойдет. Как видно схема настолько выполнена  классически, что нет смысла ее описывать. Питание, вход-выход, выполнены по свойственной для всех атоловских аппаратах по трехпроводной схеме, где заземление первички сажается на минус вторички.  Если осциллограф не врет, ШИМ работает в пакетно импульсном режиме. Из приятных моментов, для диагностики установлены перемычки J1, J2, что не может не радовать реомнтника. Качество монтажа местами напоминает ручную сборку.  Например  если смотреть,  как припаяна ШИМ-ка,  то можно подумать, что блок уже ремонтировали, но гарантия 100% - мы открывали блок первыми.

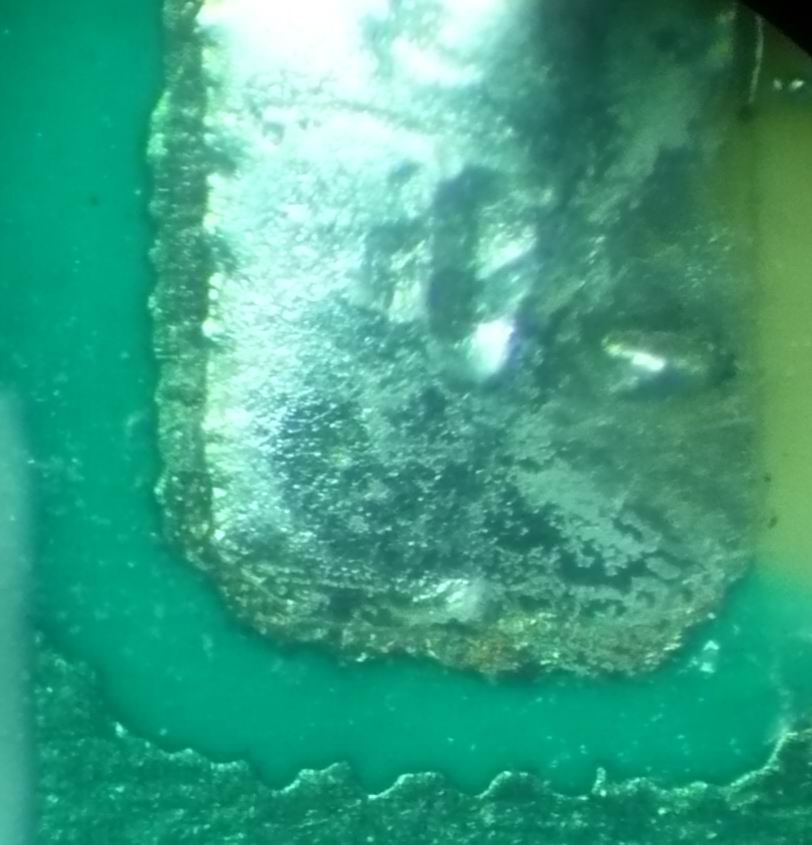

Рис. 7 Края дорожек на блоке питания FJ-SW2006-65W REV 0.4, выглядит не очень аккуратно.

Так же если внимательно посмотреть на дорожки из рис. 5, рис. 7 то увидим на краях дорожек следы от перетравления, такие зубцы на дорожках получаются при самодельном травлении платы, правда у меня зубцы получаются побольше.

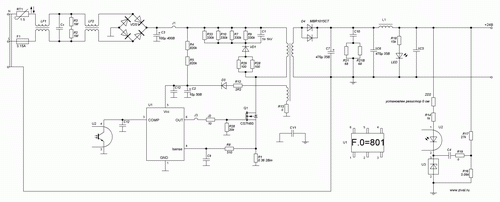

Рис.8 Схема блока питания FJ-SW2402500 (FJ-SW2006-65W REV 0.4).

Ранее Fprint-ы комплектовались другим блоком питания PW-060A-01Y240 на ШИМ UC3842(посмотреть) Вскрытие 4 коробок показало все ККМ выпуска 06 мес. 2013 года имеют в комплекте подобный блок питания. Есть мнение, что и все последующие партии FPrint 03 (K) будут комплектоваться подобными блоками питания.
